CA6140车床导轨挡屑防护安装支座

　　在普通卧式车床的日常加工场景里，切屑飞溅、冷却液冲刷、导轨面频繁往复摩擦是所有运维和装配环节绕不开的工况，这款C型槽式安装支座正是为CA6140系列车床的导轨防护、挡屑板挂载需求开发的配套结构件。从车间实际使用的反馈来看，车床溜板沿床身导轨做纵向进给运动时，车削产生的带状钢屑、碎铸铁屑很容易顺着导轨缝隙挤进导轨副的润滑面，一旦硬质切屑卡在导轨贴塑面和淬火导轨之间，短时间内就会拉出深度划痕，直接破坏导轨的直线度保持性，后期刮研修复的工时成本远高于加装防护构件的投入，这类支座就是用来把挡屑胶皮、刮屑板牢牢固定在溜板端部的承载基体。

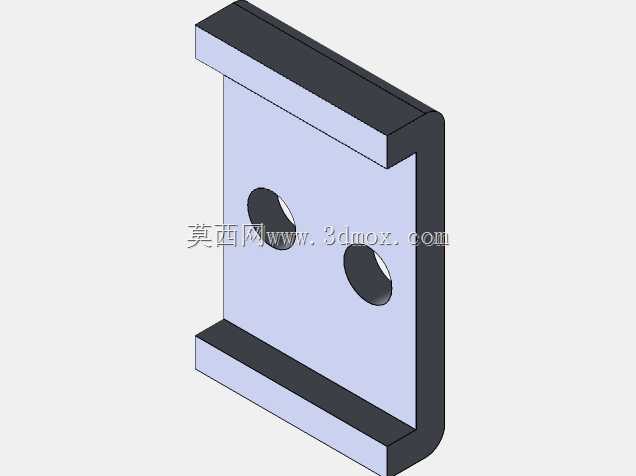

　　结构上采用整体折弯成型的C型槽截面，开口侧朝向溜板安装基面，上下两道平行的翻边分别形成两个贴合限位面，装配时不需要额外加工复杂的定位卡槽，直接把支座扣合在溜板端部的预设凸台上，两个翻边的内侧端面就能同时完成X向和Z向的初定位，工人拧紧紧固件的时候不会出现支座偏转错位的问题。立板面上加工的两个同轴通孔是核心安装位，孔位间距经过匹配CA6140溜板端部的原有螺纹孔坐标设计，不需要在床身或者溜板上二次补钻攻丝，完全复用机床出厂时的预留安装点位，现场改装或者备件替换都可以做到免加工直接装配，大幅降低停机维保的等待时间。

　　从受力逻辑来拆解设计思路，车床上的刮屑板工作时要全程贴紧导轨表面，溜板每一次往复移动都会给刮屑板施加持续的反向摩擦力，这个力会直接传递到挂载支座上，如果采用平板式焊接支架，焊接热变形很容易导致安装面翘曲，使用一段时间后焊道位置还会因为切削液的腐蚀出现开裂。这款一体折弯的C型截面自身就具备很高的抗弯模量，上下翻边相当于给竖直立板增加了两道加强筋，即便刮屑板遇到堆积切屑的突发阻力，支座整体也不会出现弯折变形，立板的平面度可以长期保持，保证刮屑胶皮始终均匀压在导轨面上，不会出现局部间隙漏屑的情况。

　　安装边界方面，支座的整体厚度、翻边宽度都严格匹配CA6140车床溜板端部的剩余空间，安装完成后支座外侧边缘和溜板外端面齐平，不会额外突出占用溜板和卡盘、尾座之间的行程空间，不会干涉车床的最大加工长度范围。两个安装孔采用沉孔适配设计，紧固件装入后钉头完全沉入孔面以下，不会突出表面挂住缠绕的长条切屑，日常清理机床的时候也不会被突出的螺栓头刮破清理棉纱。构件的棱边全部做了倒钝处理，装配过程中不会划伤操作工人的手套，也不会割断刮屑板的橡胶唇部。

　　实际工况适配性上，支座的材质选用常规热轧钢板成型，表面处理可以搭配喷漆或者喷塑，能够耐受车床加工环境里的切削液雾气、油污侵蚀，常年在潮湿的车间环境里使用也不会轻易出现锈蚀剥落。除了CA6140车床的原厂刮屑板挂载之外，同结构的支座也可以平移用到其他同规格卧式车床的导轨防护改造场景，只要安装孔位坐标匹配，就可以直接替换老旧的焊接式支架，解决原有支架变形导致的刮屑板贴合不严、漏屑拉伤导轨的常见故障。在三维建模过程中，所有折弯内角、开孔位置、翻边高度都按照钣金加工的工艺规范绘制，折弯系数预留合理，导出的展开尺寸可以直接用于激光下料和折弯工序，不需要工艺人员二次补画工艺余量，从设计端直接打通到加工装配的全流程，不管是做机床备件生产还是设备维保改造，都可以直接参考该结构完成适配设计。
