CA6140车床专用L型钣金安装支座

　　这款L型折弯钣金支座是CA6140普通车床内部配套的安装固定构件，在车床整机的装配体系里承担着附属电气元件、小型护罩或者走线托架的定位承载作用，日常设备运维中这类非标支座属于易测绘替换的小配件，很多老旧车床在长期切削振动工况下，原有钣金支座会出现安装孔滑牙、折弯处疲劳变形、板面锈蚀变薄的问题，重新测绘建模加工替换是车间设备保全最常用的维修方案。

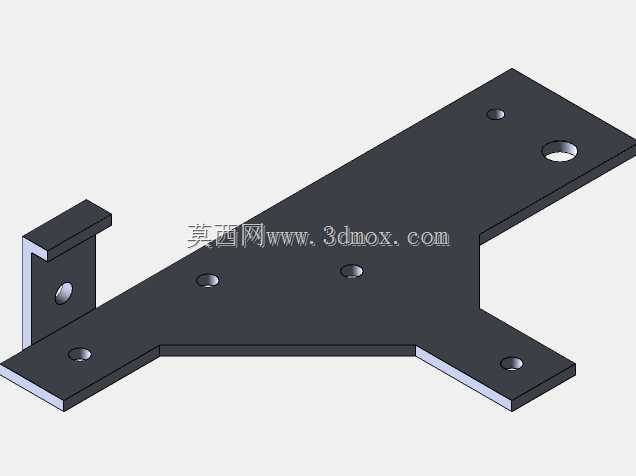

　　从结构设计逻辑来看，构件采用不等边L型折弯构型，水平方向延伸出三段不同宽度的安装翼板，竖直方向保留短边折弯立边，整体用等厚薄钢板一次折弯成型，没有额外焊接拼接工序，加工成本低且整体刚性足够应对车床运行时的低频振动。板面所有开孔都按照实际安装点位排布：水平主面板上分布了多组不同孔径的通孔，大尺寸通孔用于穿装固定螺栓或者避让走线，小尺寸沉孔用于安装固定小型电气开关、传感器或者线缆固定夹，立边上的开孔则用于将整个支座锁附在车床床身的预设安装基面上，两端伸出的窄翼板可以跨接相邻的护罩或者走线槽，不需要额外加装转接件就能完成对位。

　　实际测绘建模时首先要锁定的就是安装边界：竖直立边的安装孔中心距必须和床身原有螺纹孔位完全对齐，水平翼板的外伸长度不能超出车床侧护罩的内部净空，避免装配后出现护罩盖合干涉；折弯处的内R角要匹配所选钢板的厚度，常规2到3毫米厚的Q235钢板折弯内R取0.8到1.5倍板厚，既不会出现折弯处开裂，也不会让折弯圆角过大占用额外装配空间。板面的开孔位置公差控制在0.2毫米以内，保证配套安装的元件可以直接对位锁附，不需要现场扩孔修配。

　　在车床的实际运行场景里，这个支座所处的位置靠近主轴箱侧边，工作环境会持续接触切削液雾气、少量铸铁粉尘，长期使用后板面容易出现浮锈，设计时所有外露棱边都做了倒角去毛刺处理，后续表面处理可以选喷黑色哑光塑粉或者氧化发黑，既可以防锈，也不会因为漆面反光干扰操作人员观察设备运行状态。和铸造类支座相比，这种钣金折弯支座的生产周期极短，小批量替换时只需要激光切割下料、数控折弯、钻孔三道工序就能完成成品，不需要开模，非常适合单机维修的非标配件加工。

　　建模过程中需要特别注意折弯系数的匹配，不同厚度钢板的折弯展开尺寸要按照工厂实际折弯机的模具参数修正，不能直接套用理论展开公式，否则下料后折弯成型的孔位会出现偏移，导致现场安装时孔位和床身螺纹孔对不上。另外水平面板上不同功能的开孔要做区分：穿螺栓的通孔孔径比螺栓公称直径大0.5到1毫米，预留少量装配调整余量；固定小型元件的小孔可以按照螺丝底孔加工，后期直接攻丝或者用自攻螺丝锁紧；翼板末端的窄边结构做了切角收窄，既可以减少板材用料，也能在护罩内部狭窄空间里避让周边的管线和凸起结构。

　　这类支座虽然在整台车床里属于很小的附属构件，但如果定位失效，上面安装的行程开关、线缆固定件出现松脱，很可能导致走线磨损短路或者开关触发异常，直接影响车床的正常运行，所以结构设计时在不增加额外重量的前提下，通过折弯立边和多翼板的构型提升了整体抗扭刚性，在车床持续的切削振动下不会出现板面共振晃荡的问题，长期使用也能保持安装点位的位置精度。
