CA6140车床床鞍导轨防护盖板

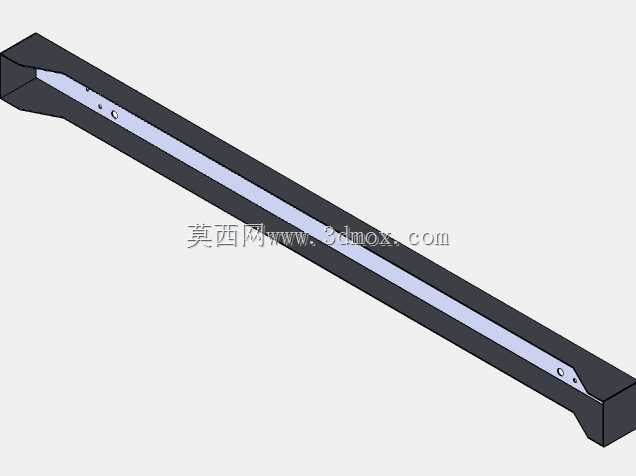

　　该零件对应CA6140普通车床床身导轨区域的长条形防护盖板，属于机床滑动导轨副外围的防护与限位构件，在整机布局中沿床身导轨长度方向布置，覆盖在床鞍移动行程对应的导轨外侧或导轨面间隙位置。从三维结构看，零件整体为细长等截面钣金焊接或折弯成型件，主体呈长条槽形断面，黑色外表面为涂装后的机床护板外观，内侧浅色长条面为与导轨配合或贴近导轨的安装基准面，两端带有斜切收口与向下弯折的限位挡边，用于在床鞍往复移动时限制护板相对位置、防止护板窜动脱出。

　　从实际加工场景看，普通车床在车削外圆、端面、螺纹及切断工序中，切屑、切削液会持续飞溅到床身导轨面，若导轨长期裸露，细碎钢屑会被拖板带入导轨副，造成导轨面拉伤、镶条磨损加快，进而影响刀架纵向进给的直线精度。该盖板随床鞍纵向移动，对导轨外露段形成遮挡，把切屑导向床身排屑区域，同时减少切削液在导轨面上的积存。护板两端的折边结构在行程末端可与床身固定限位面贴合，避免护板在快速移动或反向进给时发生侧向偏移。

　　结构设计上，零件采用长直薄壁钣金构型，断面呈带侧翼的槽型，既保证沿长度方向的抗弯刚度，又控制自身重量，避免增加床鞍移动负载。盖板内侧沿长度方向分布有若干安装孔，用于通过螺钉将护板固定在床鞍或溜板箱侧的安装座上，孔位间距按床鞍安装基面的螺柱位置匹配；两端斜切面与机床端部护罩、压板轮廓相适配，保证装配后不与卡盘、尾座及床身端面紧固件干涉。建模时需重点控制总长、断面开口宽度、安装孔孔距以及两端折弯高度，这些尺寸直接决定护板能否贴合导轨外侧并在全行程内无卡滞滑动。

　　安装边界方面，该护板长度需覆盖床鞍常用纵向行程对应的导轨暴露区间，装配后护板与导轨面之间保留均匀间隙，间隙过小会在导轨润滑积油、热伸长时产生摩擦，间隙过大则切屑容易从侧边挤入。两端挡边的折弯半径和倒角需避开床身导轨端部的压板螺钉，侧面轮廓还要与溜板箱外侧轮廓留出操作空间。在设备维修场景中，这类护板属于易拆装钣金件，导轨检修、刮研或更换镶条时需先拆除该盖板，因此孔位设计兼顾定位与拆装便利性。

　　从建模与选型角度，细长钣金件要注意折弯回弹与焊接变形对直线度的影响，三维设计中需体现安装孔、减重缺口、端部折弯及配合面的位置关系，装配验证时重点检查护板在床鞍全行程中与导轨、尾座、丝杠护罩的干涉情况，确保防护可靠且不影响进给运动。
