双工位气动压合装配工装夹具

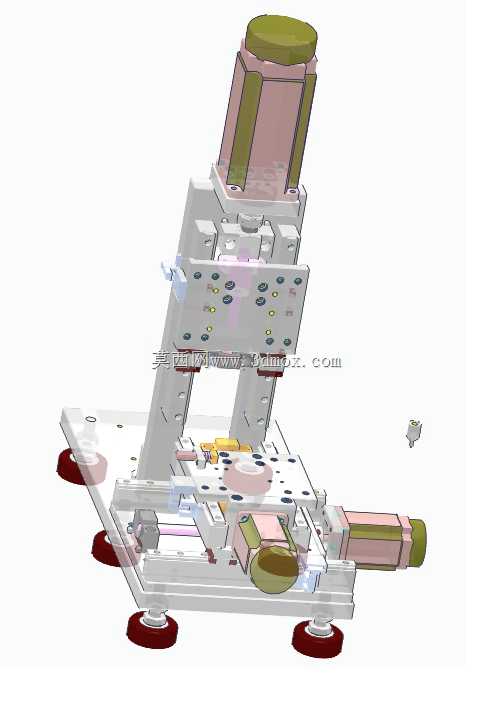

　　这套工装夹具的整体布局围绕小型工件的半自动装配工位展开，底座采用加厚铝板铣削成型，底部四个可调减震脚杯承担整机承重，脚杯调节范围覆盖±15mm，可适配车间地面不平整的安装场景，底座长宽尺寸控制在450mm×380mm区间，整机总高度约620mm，安装时无需额外预埋固定件，直接放置在标准工作台台面即可投入使用，周边预留的操作空间仅需单侧留出300mm用于工件上下料，不会占用过多产线工位面积。从实际产线应用场景来看，这类夹具主要部署在3C零部件、小型五金组件的压合装配工序，替代传统人工手持压合的作业方式：人工将待装配的两个工件分别放置在下方定位治具的仿形槽内，定位槽周边设置的3个侧向定位销可快速完成工件初定位，重复定位精度控制在0.

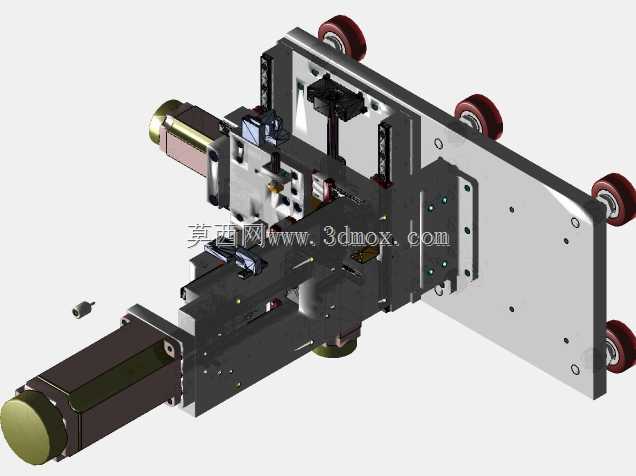

　　05mm以内，避免人工摆放偏移导致的压合错位。设备的执行端采用立式双导向轴压合结构，顶部驱动元件为标准气缸，气缸输出端连接浮动压头，浮动接头可补偿压合过程中微小的平行度误差，避免硬连接导致的工件表面压伤；压头下方的安装板预留了多组M6螺纹孔阵列，可根据不同产品的压合点位快速更换压头模块，换型时仅需松开4颗固定螺丝即可完成压头拆装，单款产品换型耗时不超过10分钟，适配多品种小批量的柔性生产需求。侧向布置的两组小型气缸分别承担工件侧向预紧与定位挡块推出功能：工件放入工位后，侧向预紧气缸先动作，将工件推靠到固定定位基准面，消除工件与定位槽之间的配合间隙，随后顶部主压合气缸下行，按照设定的压合行程完成两个组件的压装配合，

　　压合到位后磁性开关反馈信号给产线控制系统，主气缸先回程，侧向预紧气缸随后松开，操作人员即可取出装配完成的成品。结构设计阶段优先考虑了夹具的刚性与维护便利性：立式支撑立柱采用整块铝件加工而成，而非铝型材拼接结构，压合过程中立柱的形变量可控制在0.02mm以内，避免长期反复压合出现机架晃动；所有导向轴均搭配直线轴承，轴承座采用开放式安装结构，日常维护时可直接从侧面取出轴承进行润滑更换，无需拆解整个机架。气路管线全部沿机架内侧的线槽布置，外部仅露出气缸接头部分，既避免作业过程中管线被工件剐蹭磨损，也让整机外观整洁无多余突出部件。底座台面上除了主工作位之外，还预留了一组备用安装孔位，可根据后续工序需求扩展检测工位，

　　比如加装位移传感器监控压合深度，或者加装压力传感器采集压装力曲线，实现压合不良品的自动判定。整机的操作高度设置在距台面220mm位置，符合人工站立作业的人机工程高度，操作人员无需弯腰即可完成工件取放，长时间作业的疲劳度更低。夹具的所有运动部件均设置了硬限位块，气缸行程两端的限位缓冲采用可调式油压缓冲器，压头下行到位时无刚性撞击异响，车间运行噪音低于65分贝。定位治具采用可拆分设计，与底座之间通过两个定位销和两颗快拆螺丝固定，新产品导入时仅需更换对应产品的仿形治具块，机架、驱动、导向部分均可通用，大幅降低了多产品生产的工装制造成本。
