卧式U型管束管壳式换热压力容器

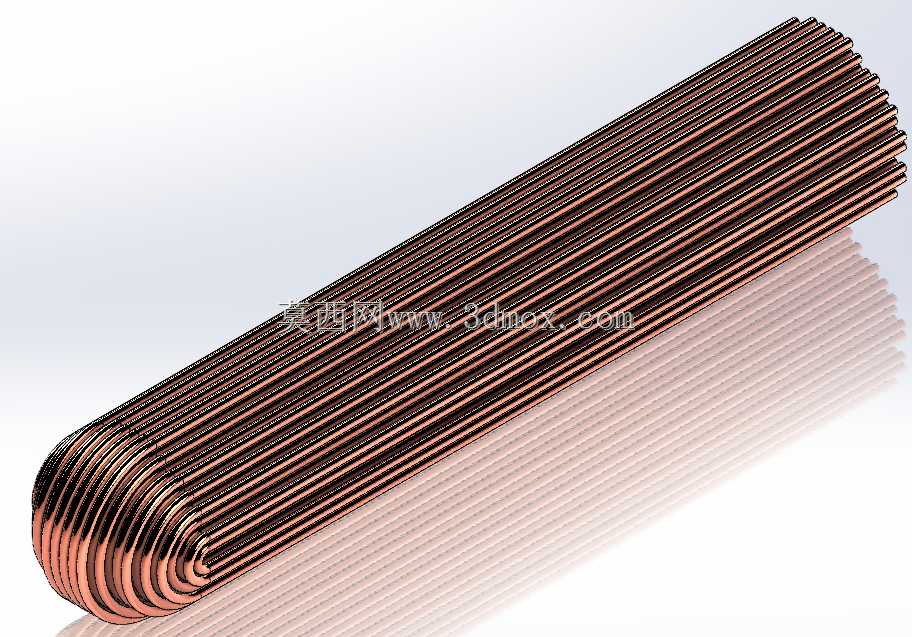

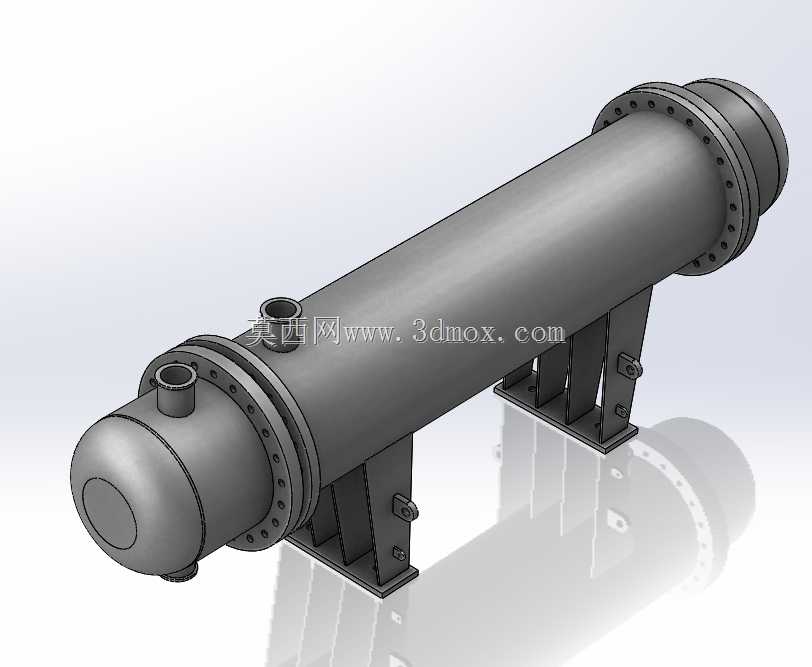

　　该三维结构对应卧式管壳式换热设备，核心采用U型管束布置，管束从同一管板侧穿入并在壳程末端弯转返回，管内介质形成双程流动，壳程介质在筒体外壁与管束之间横向或纵向掠过，完成冷热流体之间的连续热量传递。此类结构常见于石油化工、火力发电、锅炉给水、金属热处理冷却、工业循环水及工艺介质加热冷凝等场景，适合两侧温差较大、管程介质需要较高流速、壳程空间受限但要求换热面积紧凑的工况。

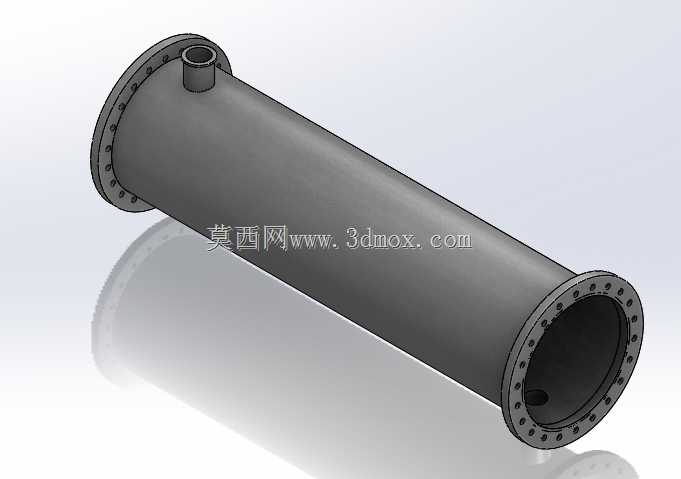

　　从外形看，设备主体由长圆筒壳体、左端封头及管箱组件、右端U型弯管束容纳段、上下接管、法兰连接结构和两组鞍式支座组成。筒体轴线水平布置，整体重心较低，安装时以支座底板作为主要承载边界，地脚孔位置需要与基础预埋或钢结构梁面对齐。建模时应先确定筒体中心线、管板密封面、支座底面和各接管轴线之间的相对关系，再围绕这些基准展开壳体、管箱、法兰、螺栓孔和支腿细节。

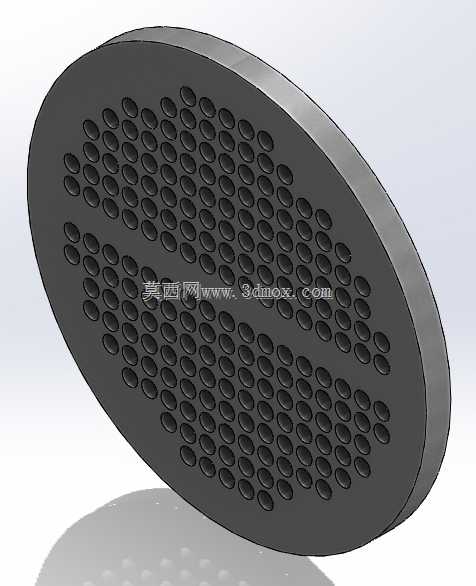

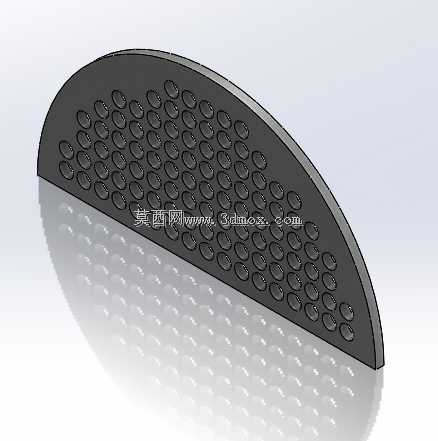

　　结构设计上，U型管方案的明显特点是管束只有一块固定管板，管子热膨胀时可通过U形弯段吸收部分变形，降低管板与管子因温差引起的附加载荷。管箱侧通过分程隔板将入口和出口隔开，使管程介质在管束内往返流动；壳程则依靠筒体上的接管完成介质进出，内部可布置折流板或支撑板，既提高壳程湍流程度，也为细长管束提供支承，避免运输、运行和振动条件下管子发生过大挠度。

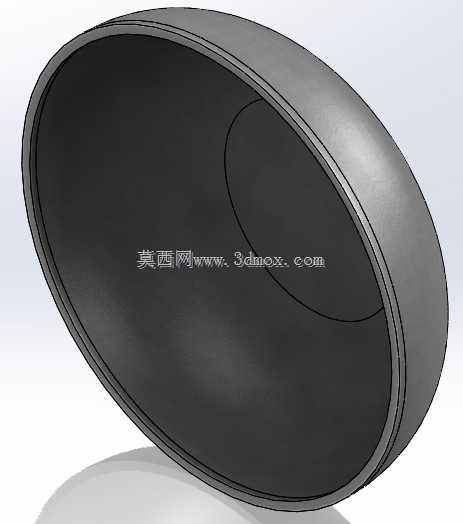

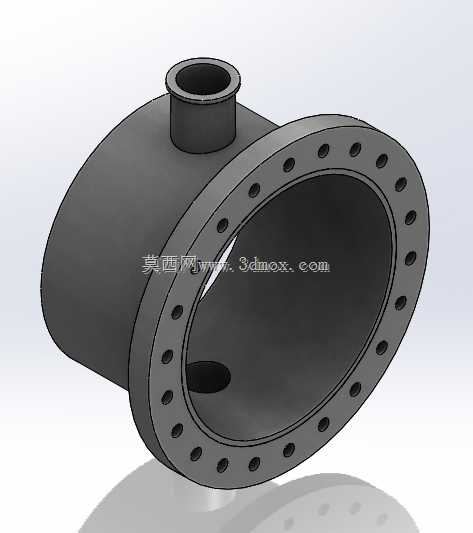

　　端部法兰区域是建模和制造校核的重点。管箱、管板与壳体之间通过周向螺栓连接，密封面需要保持同轴，螺栓孔数量、孔径和分布圆直径直接影响检修拆装。封头采用圆弧过渡，可降低承压时的应力集中；接管口部带有法兰或短管结构，用于与外部管道对接。现场布置时，应在管箱抽出方向预留足够维护距离，以便管束整体抽装；筒体上方接管与侧面接管的方位也要结合管道走向、阀门操作空间和排气排液要求确定。

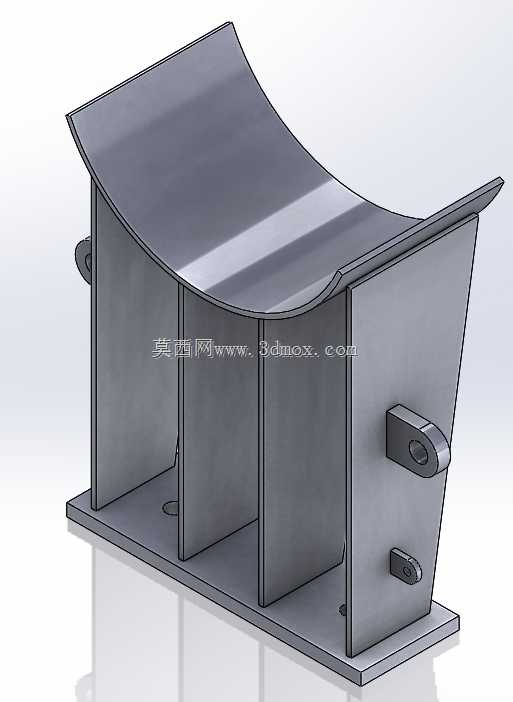

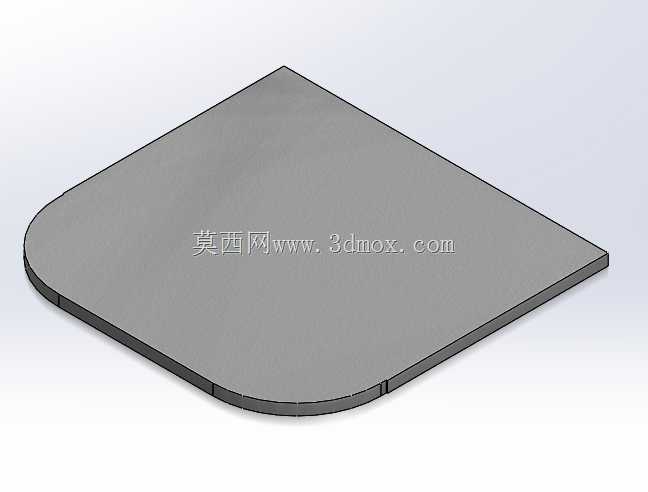

　　支座采用焊接鞍式支撑，腹板、底板和加强筋共同承担设备自重、充液重量及管道载荷。底板开孔并非简单装饰特征，而是基础校核、垫铁布置和二次灌浆时需要参考的安装边界。对于工程建模人员，壳体直径、筒体长度、管板厚度、法兰外径、接管高度、支座跨距和底板孔位应形成清晰参数关系；对于选型人员，则需要关注换热面积、管程壳程流向、压降、温差应力、检修空间以及接管与平台管线的干涉问题。整体模型完整体现了承压筒体、U型管束、密封法兰和支承结构之间的装配逻辑，可用于结构评审、布置校核和换热设备方案沟通。
