Juki贴装喷嘴防护套环结构设计

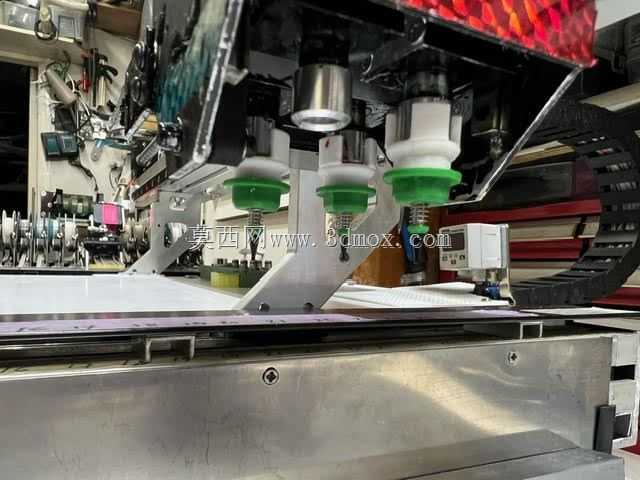

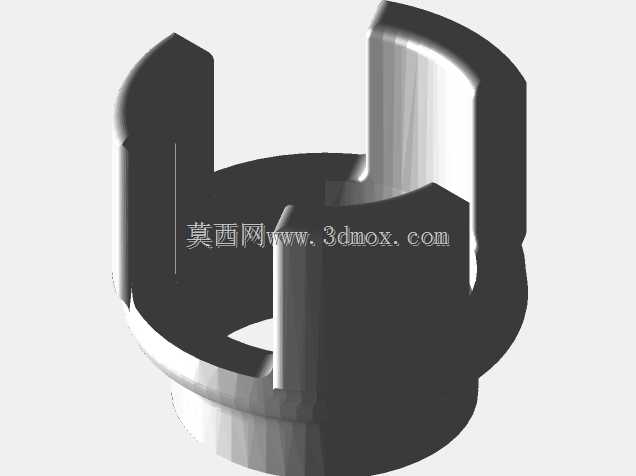

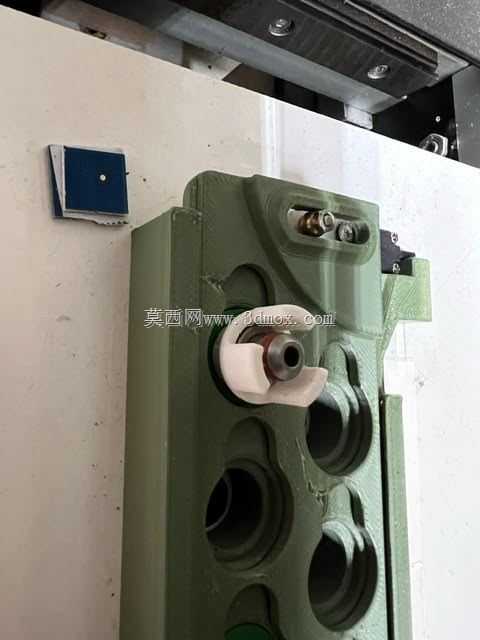

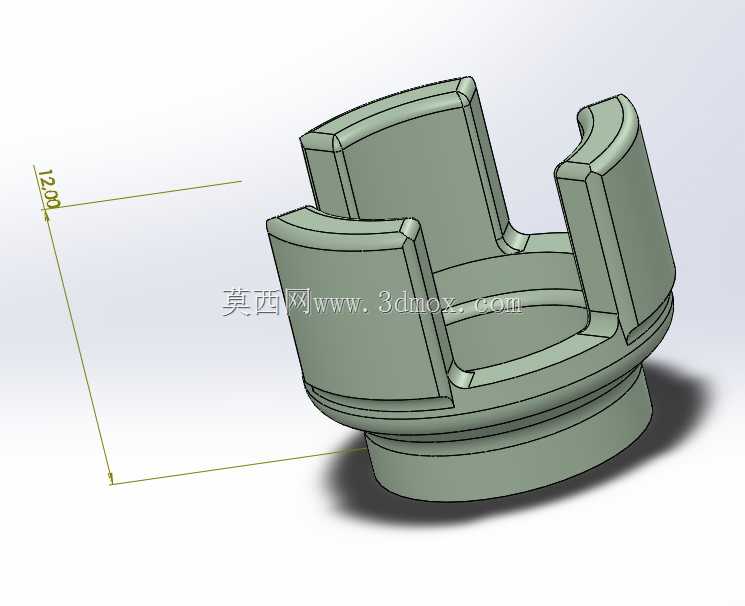

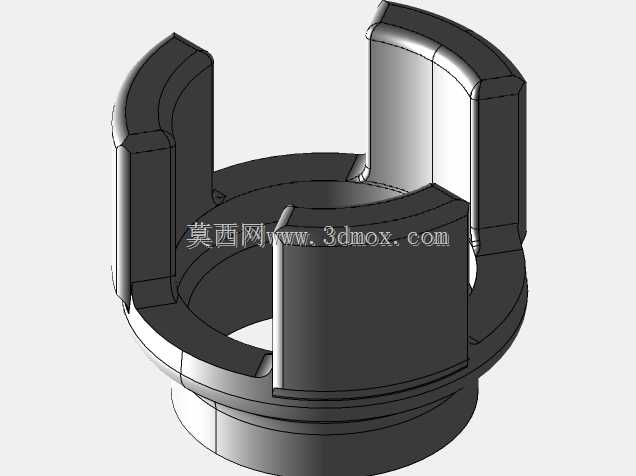

　　该套环围绕高速贴装工位的喷嘴磨损问题展开，结构主体采用分层同轴布置，上部设置四瓣式外扩卡爪，中段布置环形密封槽与定位法兰，下部衔接外螺纹段并收束至锥形导向尖端，整体轴线重合度要求较高，各段台阶过渡处保留装配圆角，避免应力集中。从产线实际工况来看，贴装喷嘴在连续拾取、移位、贴放循环中，尖端会频繁与供料器、PCB板面及小型元件发生轻微触碰，长期运行后尖端易出现磨痕、偏摆甚至吸持面失圆，套环作为外围防护与定位构件，包覆喷嘴易受磕碰的中段区域，将外部剐蹭载荷转移至套环本体，最大限度降低喷嘴尖端直接磨损的概率。

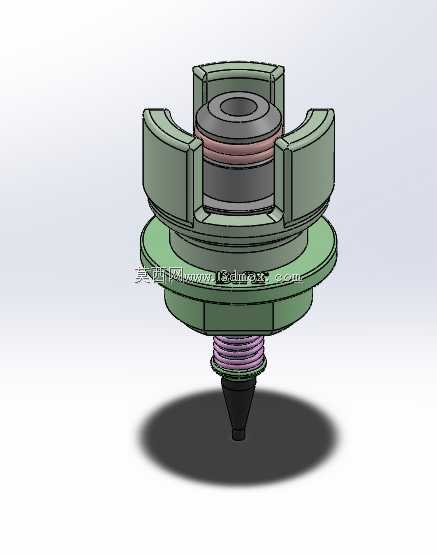

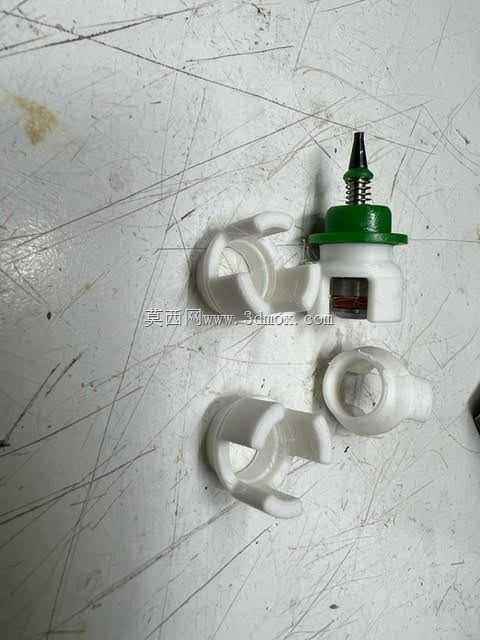

　　设计过程中优先考虑装拆效率，上部四瓣卡爪具备微量弹性变形空间，卡入贴装头对应安装座后可形成周向限位，防止套环随喷嘴升降动作发生转动；中段法兰面承担轴向定位作用，安装到位后法兰端面与安装座基准面贴合，控制套环轴向窜动量。环形槽内可嵌入弹性密封圈，一方面阻挡车间内锡膏微粒、助焊剂挥发物及粉尘进入喷嘴配合间隙，另一方面缓冲贴装头快速启停产生的微量振动。下部外螺纹段用于与喷嘴基座锁紧配合，螺纹收尾处预留退刀空间，锥形尖端做收窄处理，保证贴装时周边元件不会与套环发生干涉，尤其在0402、0201等小间距元件密集排布的板件上，锥形外轮廓可让出足够视觉与运动空间。

　　建模时需重点管控几处边界尺寸：卡爪外圆直径需小于贴装头周边摆动空间，避免头部旋转换位时碰撞相邻机构；法兰厚度决定轴向定位精度，过厚会挤占喷嘴升降行程，过薄则易在反复冲击下变形；螺纹段公称尺寸与螺距需匹配原有喷嘴基座，保证互换性；尖端内孔与喷嘴吸嘴同轴度需控制在较小公差范围内，防止套环偏移影响元件拾取对中。结构材质通常选用耐磨工程塑料或轻质铝合金，兼顾刚性与轻量化，减少贴装头运动负载。该结构适配多型号Juki贴装设备的喷嘴改造场景，维护时可单独更换套环，无需整体更换昂贵喷嘴，既降低备件成本，也缩短停机维护时长，结构细节完整呈现了卡爪、密封槽、法兰、螺纹、锥尖的装配关系，可直接用于机构校核与二次改型参考。
