带MotoVario4Kw驱动的JEC220转子泵

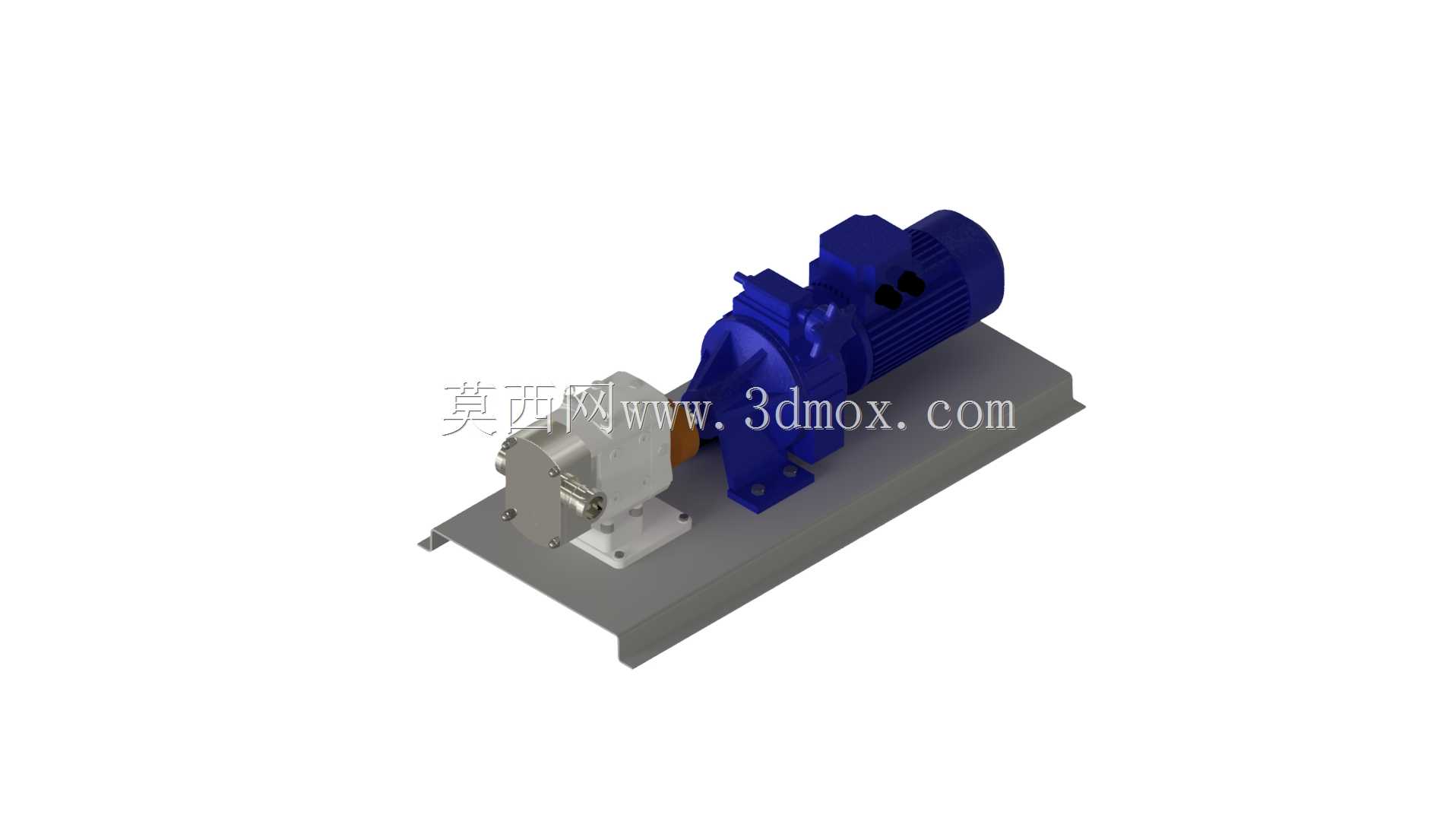

　　这套转子泵组的三维结构完整呈现了泵头、联轴器、变速驱动单元与共用底座之间的装配关系，适合在食品、日化、粘稠物料输送以及小型工艺管线配套中作为选型参考。泵体前端采用独立转子腔结构，进出料接口与泵壳正面区域整合，检修时可在不拆动主管道的情况下打开端盖，检查转子、密封件和腔体内壁，这对于需要定期清理流道的工况比较关键。

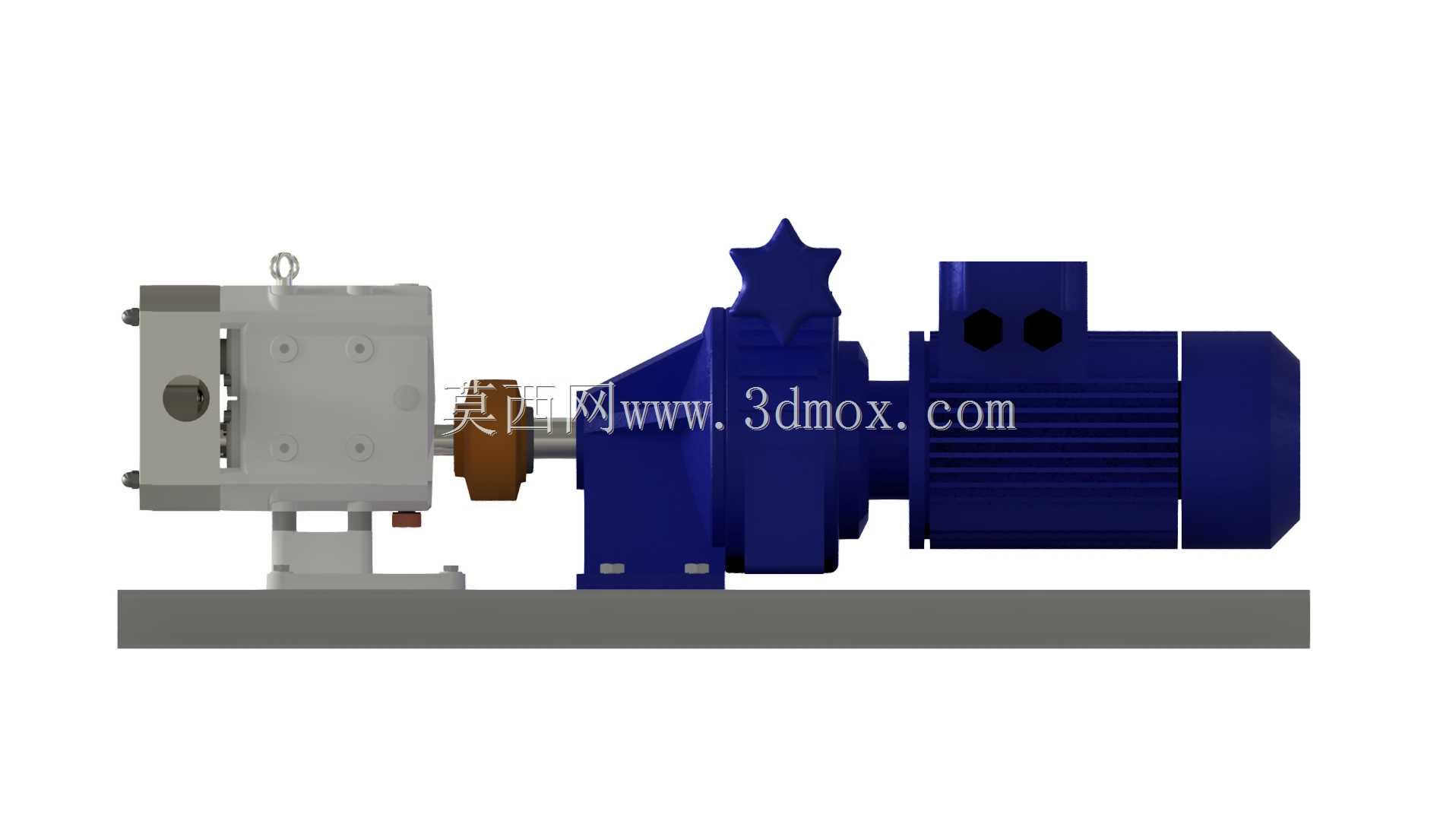

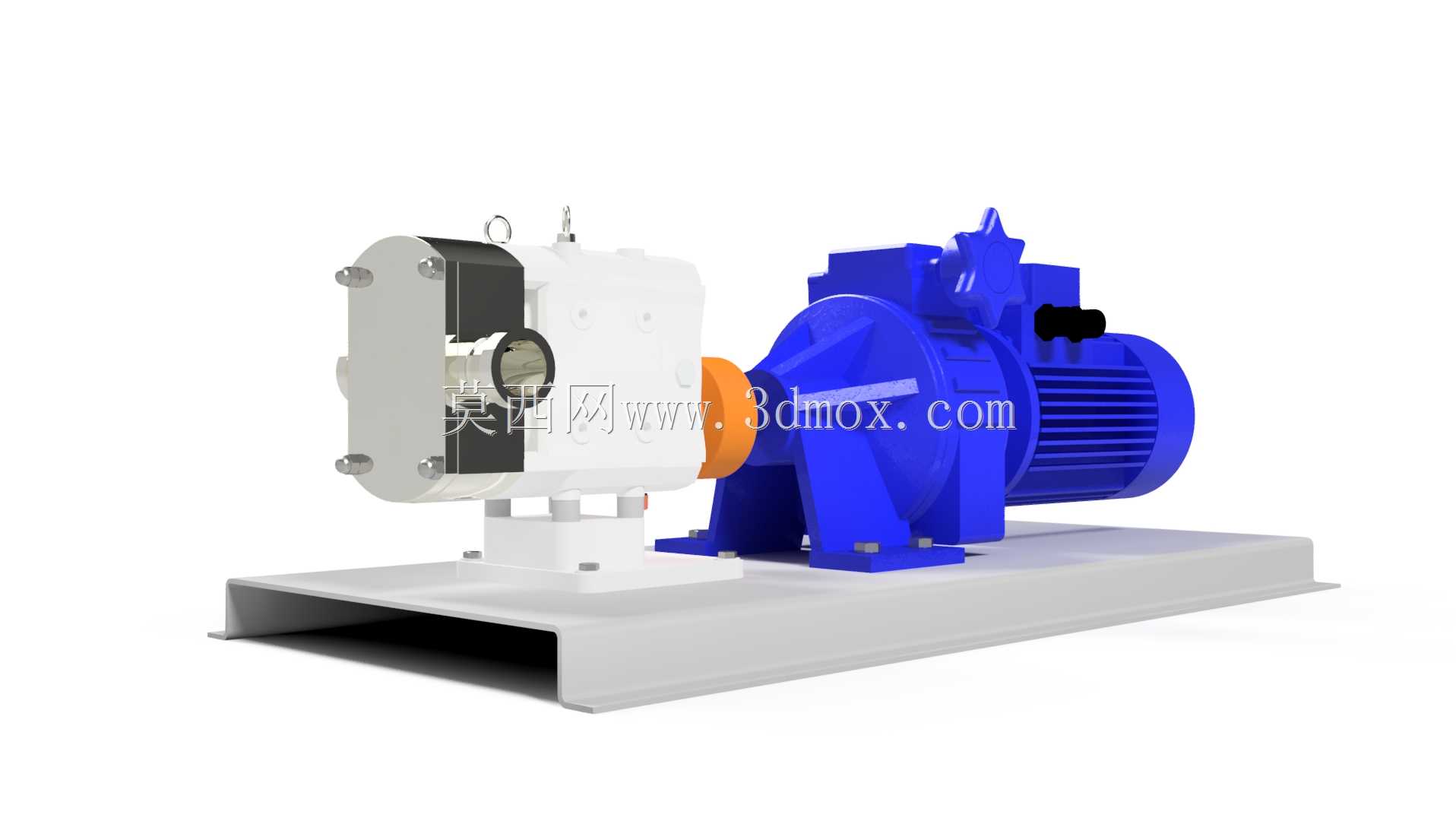

　　从布置上看，驱动侧选用蓝色MotoVario变速装置与4kW动力单元组合，动力经橙色联轴器段传递至泵头。联轴器外留有防护与对中空间，泵头和驱动单元分别落在加工过的安装面上，底座采用槽钢式焊接托板，两端伸出形成支撑脚，地脚孔位置围绕整机重心分布。建模时需要特别控制泵轴与输出轴的同轴度边界，底座面的平面度、垫铁高度以及螺栓孔间距都会影响现场找正；若底座刚性不足，运行中容易出现联轴器偏角、密封发热和振动放大。

　　泵头部分的白色壳体包含转子腔、端盖、轴承支承和吊环结构，侧面观察窗可用于判断内部运转状态。转子泵依靠同步转子形成连续容积变化，输送过程对物料剪切相对温和，适合带一定黏度的介质；流道内没有复杂急转弯，腔体容积和转子轮廓决定了单转排量。设计时应把接口法兰高度、泵腔中心线、驱动轴高度放在同一装配基准上，避免管路载荷直接作用于泵壳。

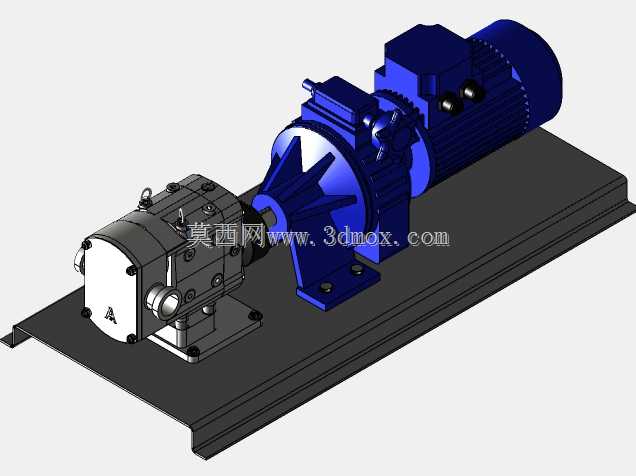

　　外形边界方面，整机长度主要由泵头、联轴器护罩、变速器和电机叠加决定，宽度受底座支脚与电机接线盒限制，高度方向的最高点在泵头吊环和电机散热罩附近。布置生产线时，前端要预留端盖抽出和转子维护空间，电机尾部需保留散热与接线距离，底座四周还要留出地脚螺栓操作位置。三维模型中各零件层级清晰，壳体筋板、散热翅片、安装肋、紧固件和吊耳均有体现，可用于干涉检查、管线对接、底座出图以及维护空间校核。
