浮筒式自动排水泵机组结构设计

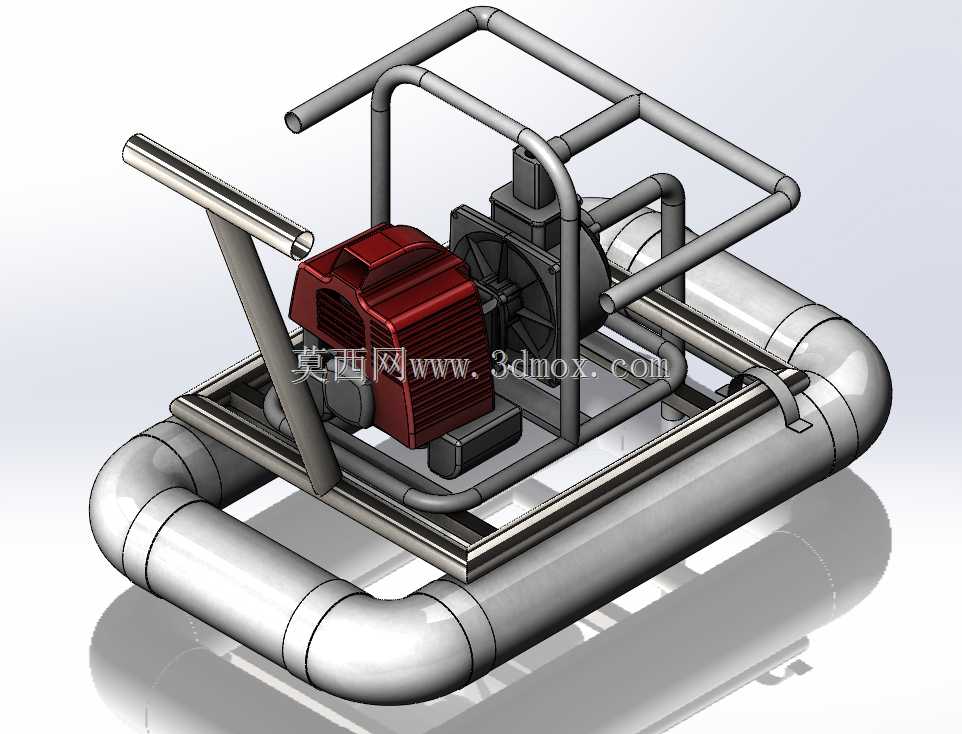

　　这套浮式排水机组的核心思路，是把动力源、泵体与承载浮体整合为一个可整体投放的作业单元，省去传统固定泵站所需的混凝土基础、泵房与进出水管路预埋，在汛期抢险、工地基坑积水、低洼农田排涝、临时围堰抽水这类工期紧、点位变动频繁的场景里，能直接由人力或小型机具吊运至水面，落位后接通管路即可启抽。承载部分采用环形封闭浮筒布局，四根大口径弯管首尾对接形成闭合浮力环，筒壁按整机满载重量预留足够干舷，泵组运行时整机吃水线始终控制在浮筒中心线以下，即便单侧抽吸造成水面波动，环形结构的对称浮力也能自动回正，不会出现倾翻风险。浮筒上方铺设型钢焊接的矩形安装底座，底座与浮筒之间通过管卡多点固定，既分散动力设备的振动载荷，也留出了浮筒表面的检修踩踏空间。

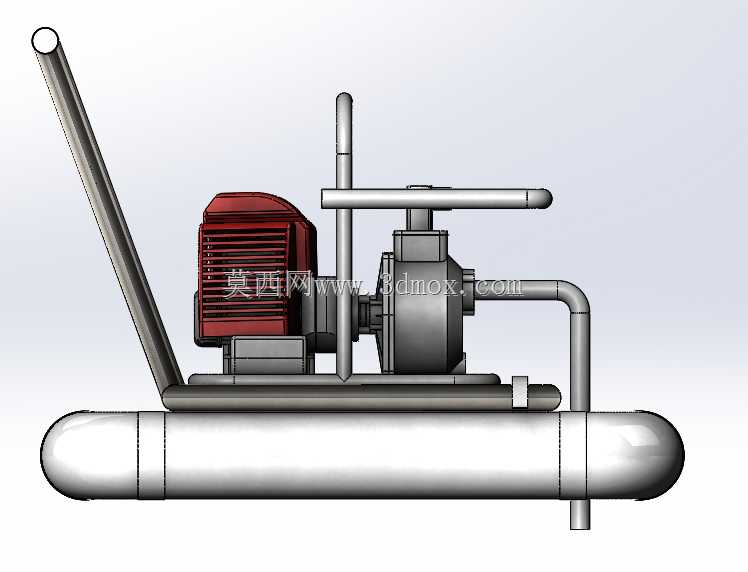

　　动力单元选用卧式内燃机直联水泵的紧凑构型，发动机与泵体通过联轴器同轴对接，省去皮带传动的张紧维护环节，整机轴向长度控制在浮筒环内轮廓尺寸以内，外围由圆管弯制的防护框架围合，框架立柱在底座四角生根，顶部横杆形成吊装受力点，转运时吊带直接挂接框架四角即可整体起吊，框架同时承担防撞作用，避免投放过程中发动机壳体、泵体进水口直接磕碰岸壁。操作扶手从底座侧面向后上方倾斜延伸，扶手高度适配成年操作人员站立推行的握持位置，机组在浅水区可由两人直接推移就位，深水区则依靠浮筒自身浮力拖航。水泵进水口朝下伸入浮筒内环围合的水面区域，进水口加装粗滤格栅阻挡水面漂浮的杂草、塑料袋与石块，避免叶轮被杂物卡滞；出水口沿框架侧部引出，接口采用标准快装法兰，

　　现场对接排水软管即可向外输水。控制部分配套开关式水泵控制系统，根据水位阈值自动完成启停切换，无需专人值守盯守，夜间或无人临时排涝点可自动维持水位在设定区间。结构建模时重点校核了几处边界：底座型钢的挠度在发动机满载振动工况下控制在千分之二以内，避免同轴度偏移造成联轴器早期磨损；浮筒环的外径尺寸需兼顾狭窄沟渠的通过性，整体宽度控制在常规农用三轮车货箱宽度以内，转运时无需拆解；防护框架顶部高度低于发动机吊装最高点，堆叠存放时多台机组可框架对位叠放，减少仓储占地。整套结构没有复杂的定制铸件，全部采用标准管材、型钢与通用泵机部件拼装，维修时可单独更换浮筒段或动力单元，适配野外作业的备件更换条件。
