垫圈复合冲压成型模具结构设计

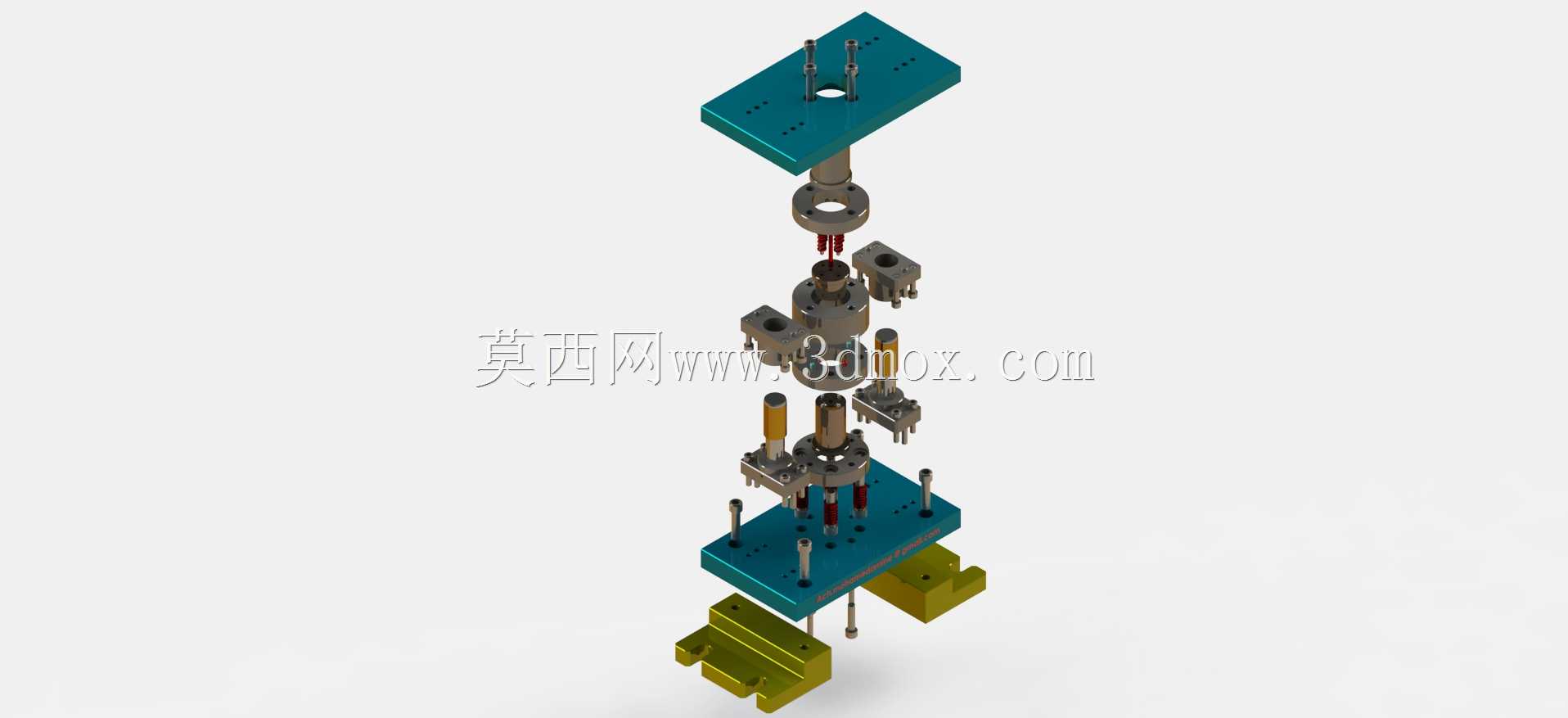

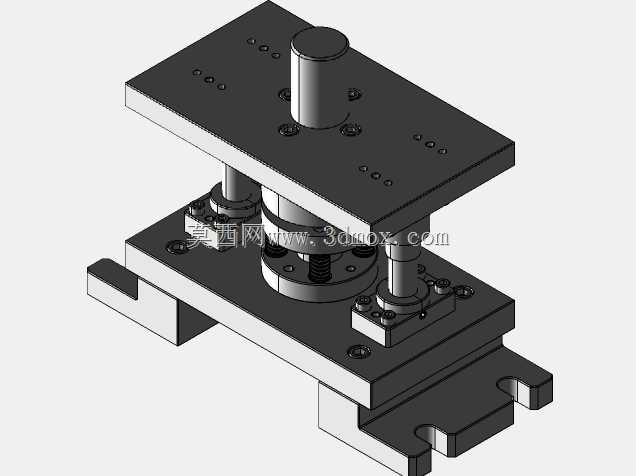

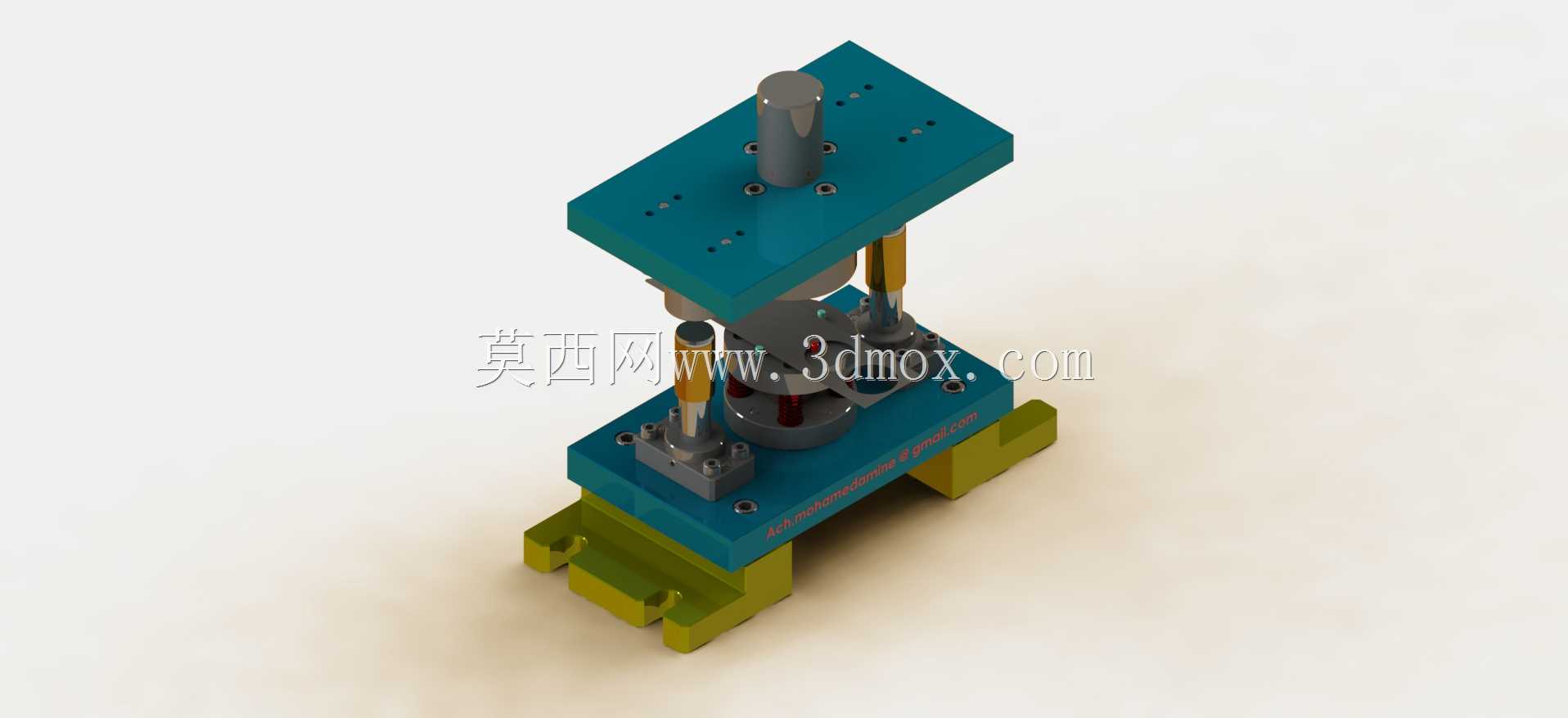

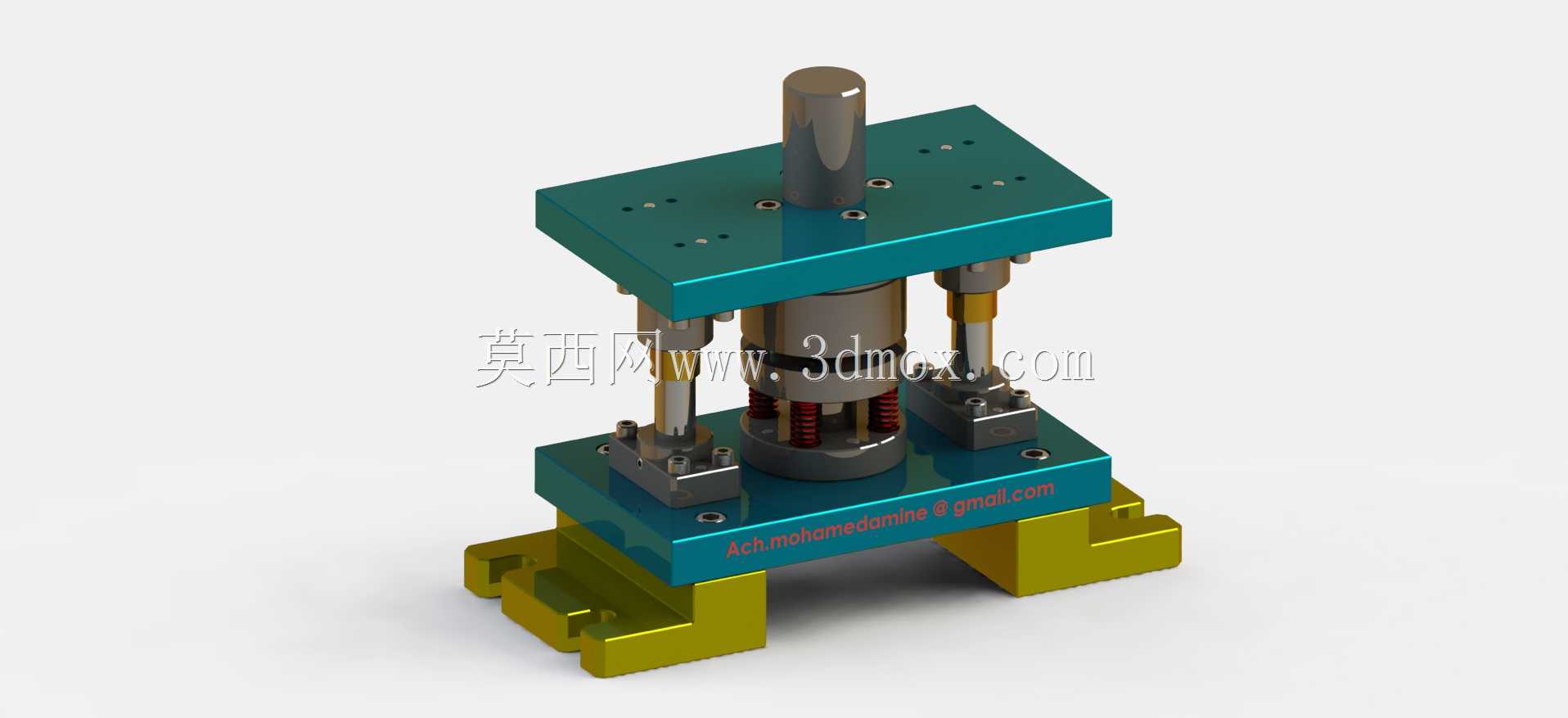

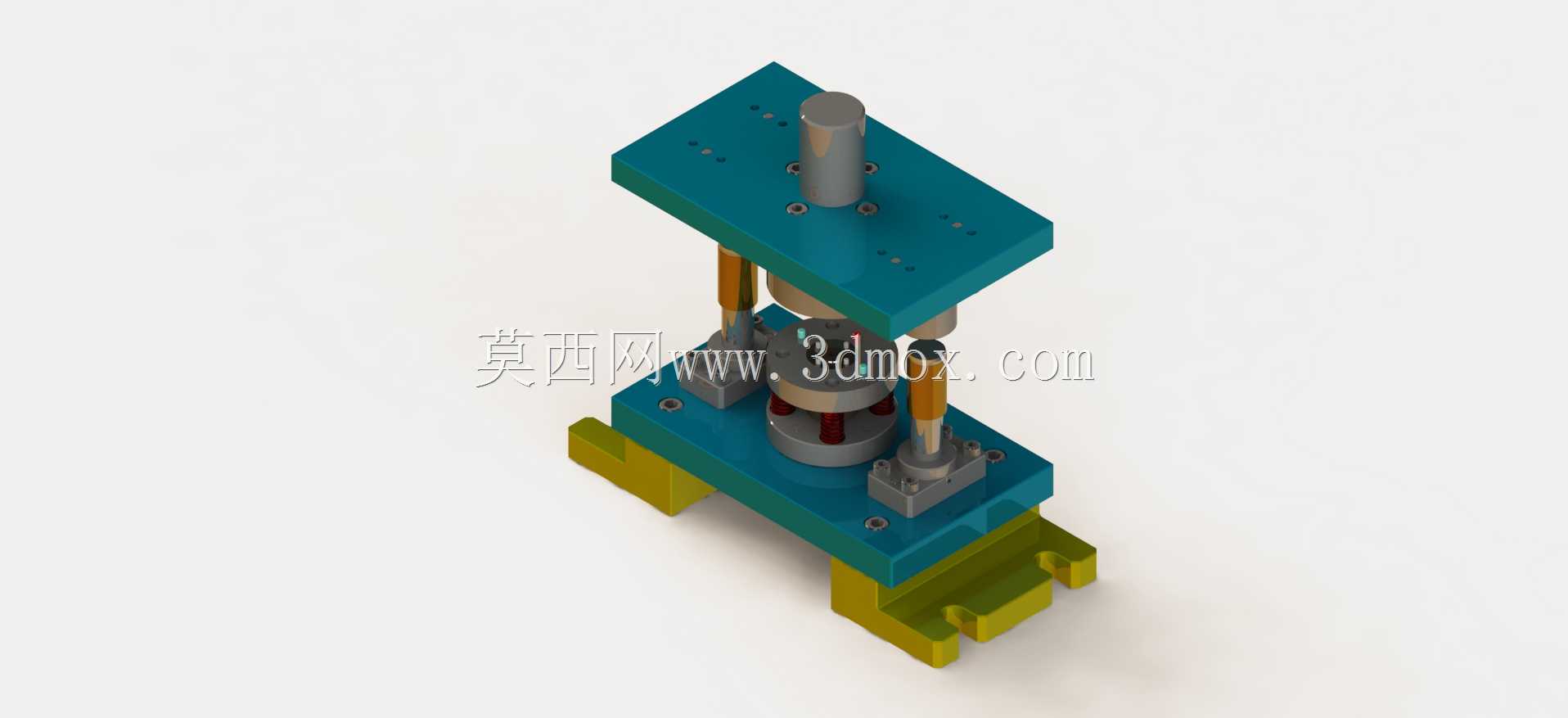

　　这套复合冲压模主要面向薄金属垫圈类零件的批量落料冲孔工序，在中小型五金冲压车间、紧固件生产线以及家电五金配套加工场景中使用频率较高。模具采用上下模对合的典型板件模架布局，上模部分通过模柄与压力机滑块端面连接，滑块下行时同步驱动凸凹模完成板料的冲裁动作，下模则固定在压力机工作台面上，依靠两侧导向导柱保证上下模合模时的对位精度，避免冲裁过程中出现凸凹模偏磨、刃口啃伤的问题。

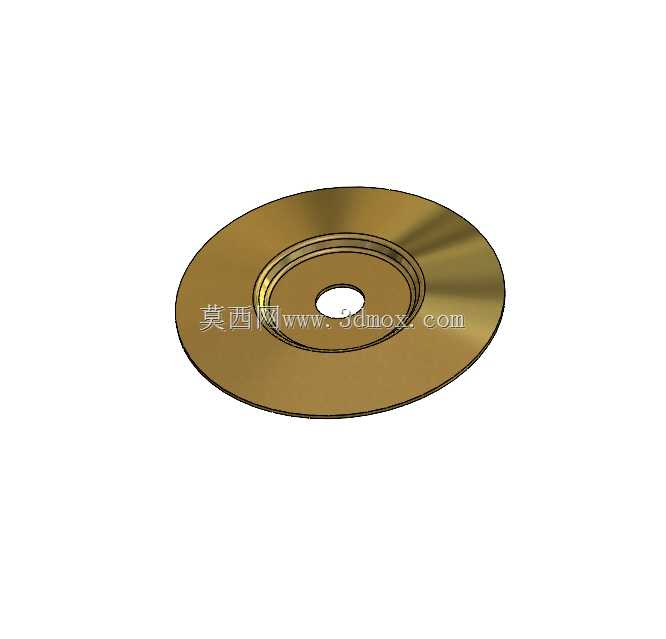

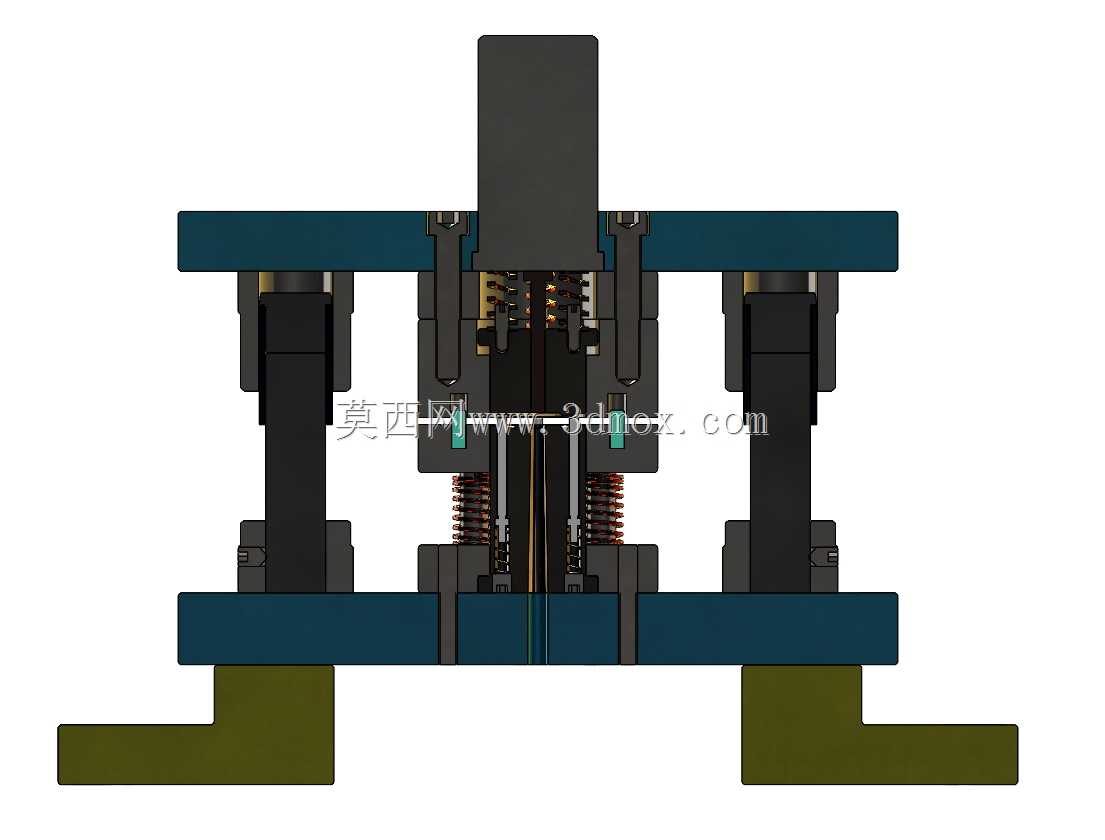

　　从实际冲压工艺逻辑来看，垫圈属于内外轮廓都需要冲切的环形零件，采用复合模结构可以在压力机单次行程内同时完成外缘落料与内孔冲孔两道工序，相比传统先落料后冲孔的单工序模，省去了半成品件二次定位的周转环节，冲压出来的垫圈内外圆同轴度更容易控制，批量生产时的尺寸一致性也更稳定。模具内部设置了弹性卸料与顶料结构，合模冲裁时弹性元件被压缩储存弹力，滑块回程上模抬起时，卸料板会把箍在凸模上的条料从刃口处刮脱，下模侧的顶出装置则把卡在凹模腔里的成品垫圈托出模面，方便操作人员或者配套送料机械手取件，连续冲压时不需要人工抠取卡料，生产节拍可以保持在较高水平。

　　设计阶段首先要匹配车间现有开式压力机的安装参数，模柄直径要和滑块的模柄夹持孔对应，下模座的底座开槽尺寸要适配工作台面的T型槽固定位置，模具闭合高度需要落在压力机的装模高度调节区间之内，同时预留足够的刃口修磨余量，避免多次刃磨后闭合高度超差无法装夹。导柱导套选用滑动导向标准件，布置在模架对角位置，合模过程中导套先导入导柱完成预定位，再让冲裁刃口接触板料，哪怕条料送进出现小幅偏移，也不会直接碰损精密刃口。上下模座选用加厚钢板加工，保证整体刚性，冲裁时模面形变量控制在极小范围，避免因为模座弹性变形导致冲切间隙不均，出现垫圈断面毛刺过大、塌边超差的缺陷。

　　模具底部设置了带定位卡槽的垫脚结构，既可以让下模座和压力机工作台面之间留出漏料空隙，冲切产生的边角废料可以直接从模腔下方的漏料孔落入设备废料槽，也方便叉车或者吊装工具转运模具时叉取受力。条料送进方向配置了定位挡料销，操作人员推送板料时每一次送进步距都能靠挡销定位，不需要反复测量送料距离，新手也能快速上手操作。弹性元件选用标准矩形弹簧，围绕冲裁凸模均匀布置，卸料力分布均衡，不会出现卸料板倾斜卡滞的情况。整套结构在建模时把所有标准件都做了完整装配约束，动模侧的行程、弹簧压缩量、刃口配合间隙都可以在三维环境里直接校验，提前排查开合模过程中零件干涉、弹簧压并、顶出行程不足这类装配问题，减少后续模具试模时的反复修配工作量，针对不同厚度的钢带、铜带、铝板垫圈生产，只需要对应调整冲裁间隙、更换匹配弹力的弹性元件，就可以直接沿用这套模架主体结构，适配多规格环形垫片的冲压加工需求。
