DigilentArtyZ7XilinxArtix-7SoCFPGA开发板

项目分类:机床加工 发布时间:2023-10-07 ID:712729
  • DigilentArtyZ7XilinxArtix-7SoCFPGA开发板
  • DigilentArtyZ7XilinxArtix-7SoCFPGA开发板
  • DigilentArtyZ7XilinxArtix-7SoCFPGA开发板
  • DigilentArtyZ7XilinxArtix-7SoCFPGA开发板
  • DigilentArtyZ7XilinxArtix-7SoCFPGA开发板
  • DigilentArtyZ7XilinxArtix-7SoCFPGA开发板

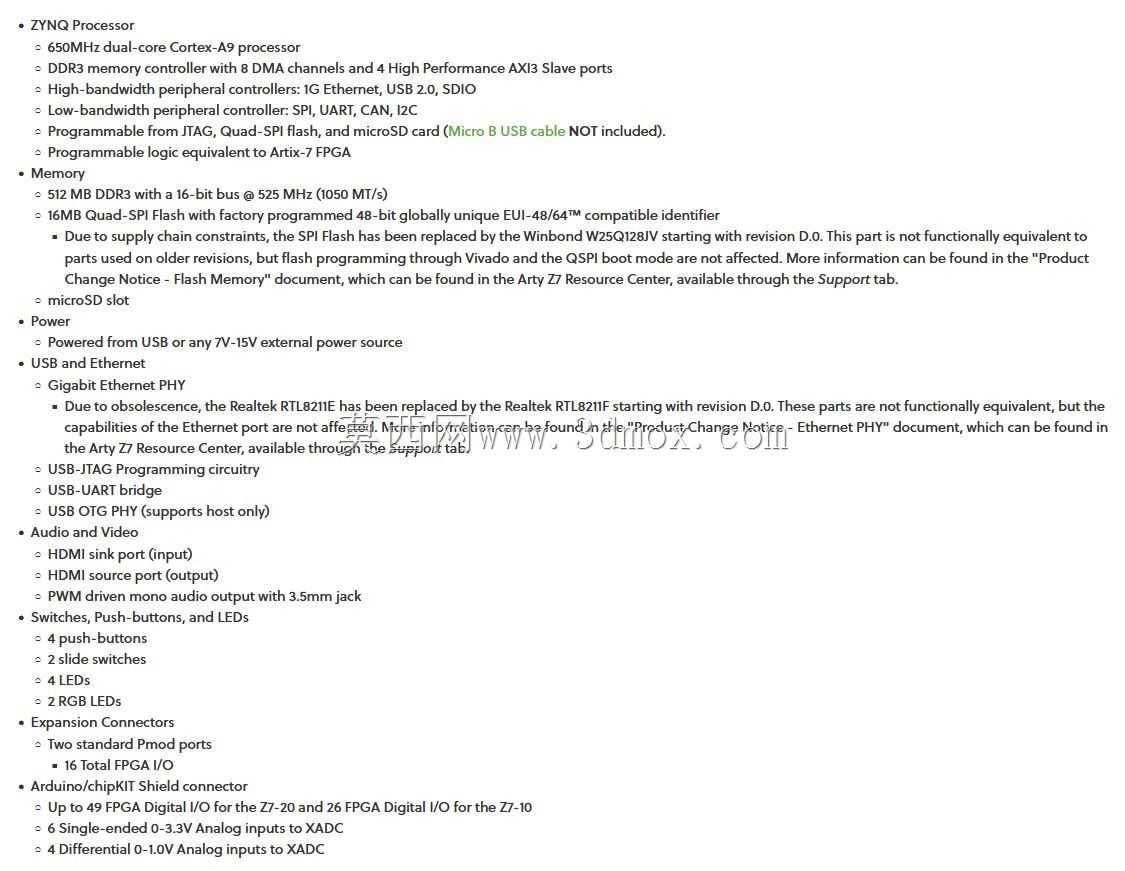

  该板卡属于面向嵌入式逻辑验证与异构处理教学、原型开发的硬件载板,核心将650MHz硬ARM Cortex-A9处理单元与524MHz Artix-7可编程逻辑资源集成在同一SoC内,板载512MB 16bit DDR3存储链路,可同时承担嵌入式系统运行、自定义逻辑外设搭建、实时信号采集与算法加速任务。在高校电子实验室、工业控制预研、小型视觉处理节点、运动控制接口验证、通信协议栈开发等场景中,这类板卡常被用作软硬件协同验证平台:处理器侧负责运行嵌入式操作系统、处理人机交互与网络通信,FPGA侧则可灵活配置PWM输出、编码器计数、并行数据采集、自定义总线接口等实时逻辑,避免通用工控板接口固定、扩展受限的问题。

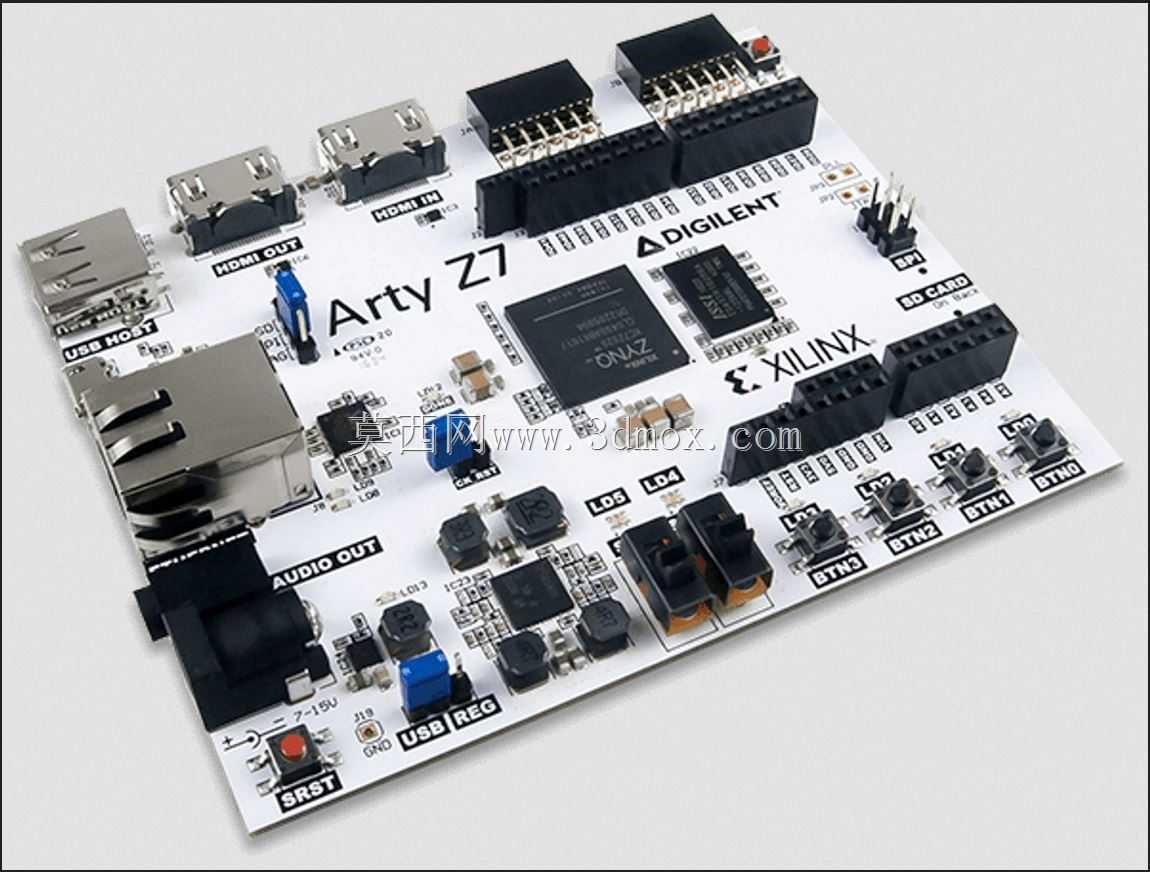

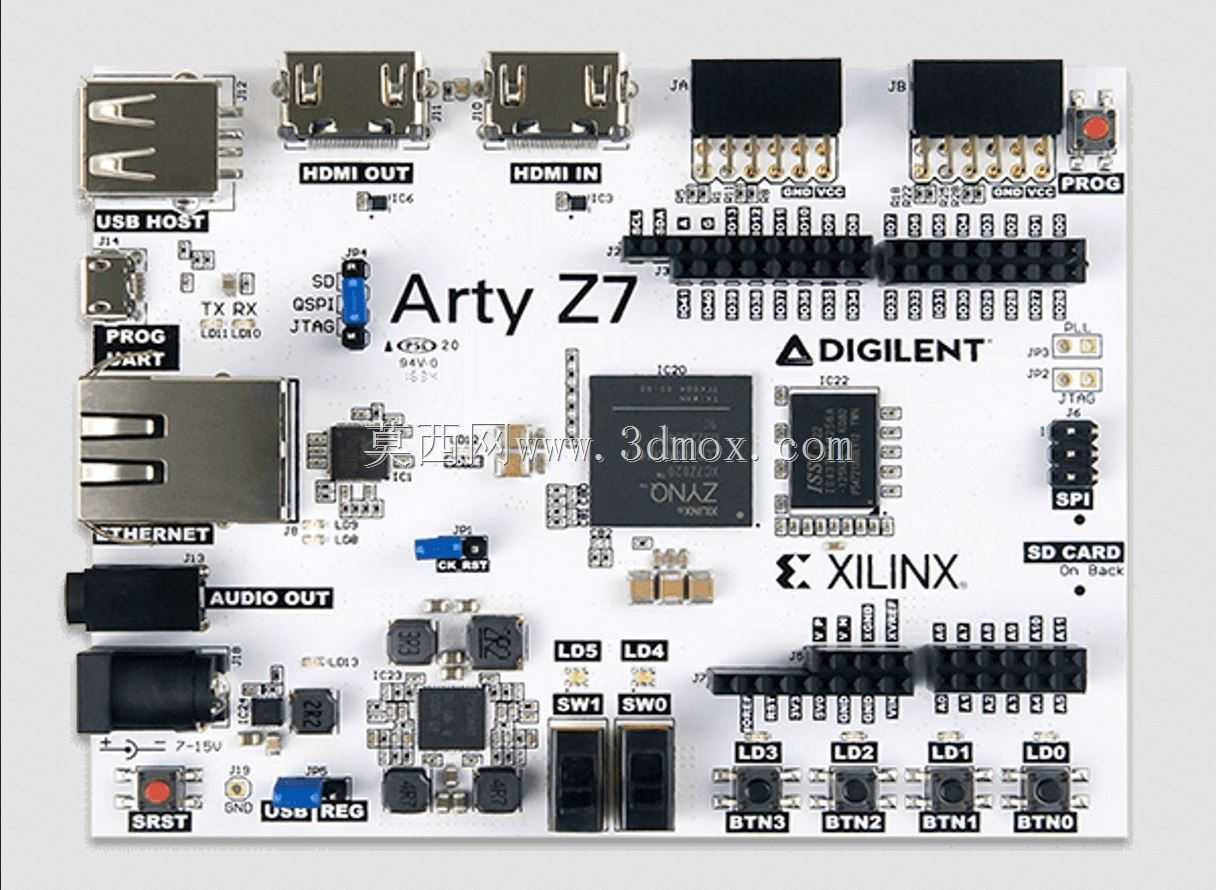

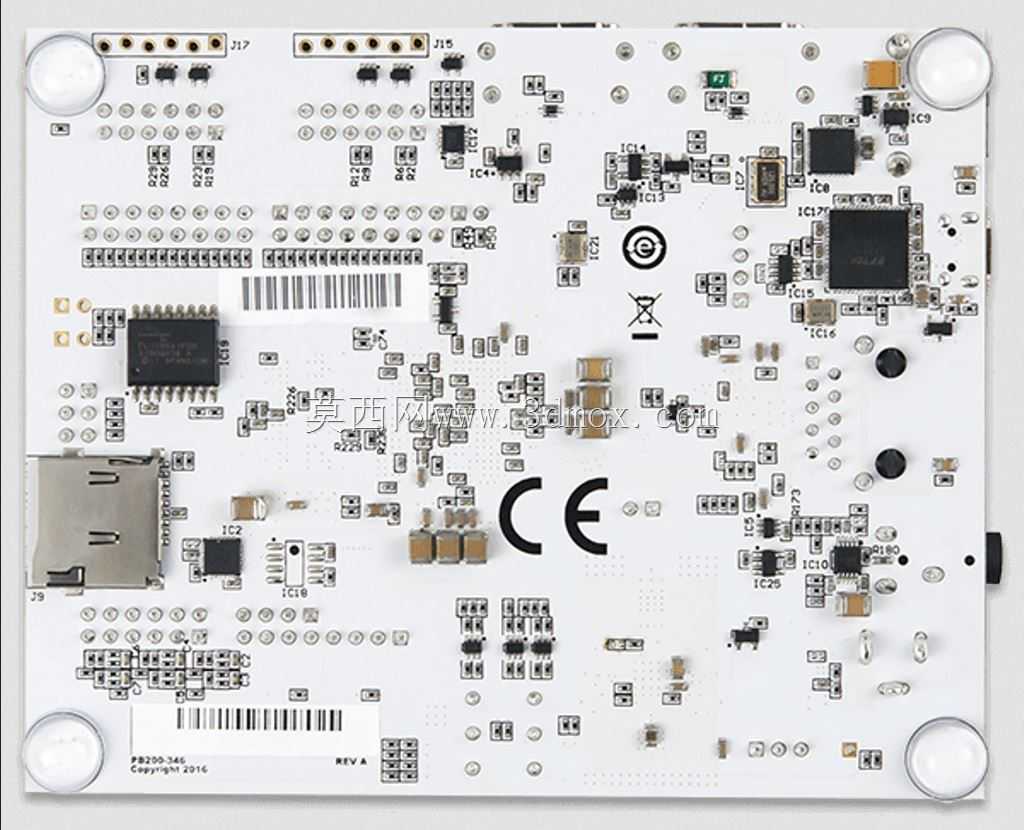

  从板级布局来看,载板采用矩形PCB排布,四周预留标准安装孔位,可直接固定在实验台支架或定制外壳内;对外接口沿板边分区布置,包含多路USB、HDMI、以太网、PMOD扩展排针、FMC类高速扩展座以及电源、调试接口,接口朝向统一向外,接入线缆后不会与板上核心芯片散热区域干涉。板上主芯片、DDR内存、电源模块、时钟晶振、复位按键与状态指示灯按信号流向分区排布,高速走线区域集中在核心芯片与存储、扩展接口之间,电源回路靠近输入端口,既缩短功率供电路径,也减少模拟、数字信号之间的串扰。

  结构建模时完整还原了PCB基板轮廓、各接口金属外壳、排针插针、芯片封装、按键与指示灯的外形及相对位置,板卡整体厚度、接口凸出高度、排针高度均按实物装配关系呈现,可直接用于实验机箱布局校核、外壳内腔干涉检查、扩展模块对接设计。在成套教学设备开发中,将该板卡三维模型装入机柜或桌面实验装置后,能够提前确认接线空间、散热间隙与安装孔对位情况,也可用于演示异构开发平台的硬件组成,帮助结构工程师与电子工程师在方案阶段同步完成板卡固定、外罩开孔、接口避让等设计工作,减少后期打样装配时的尺寸冲突。
