多关节机械臂作业工作台实训结构

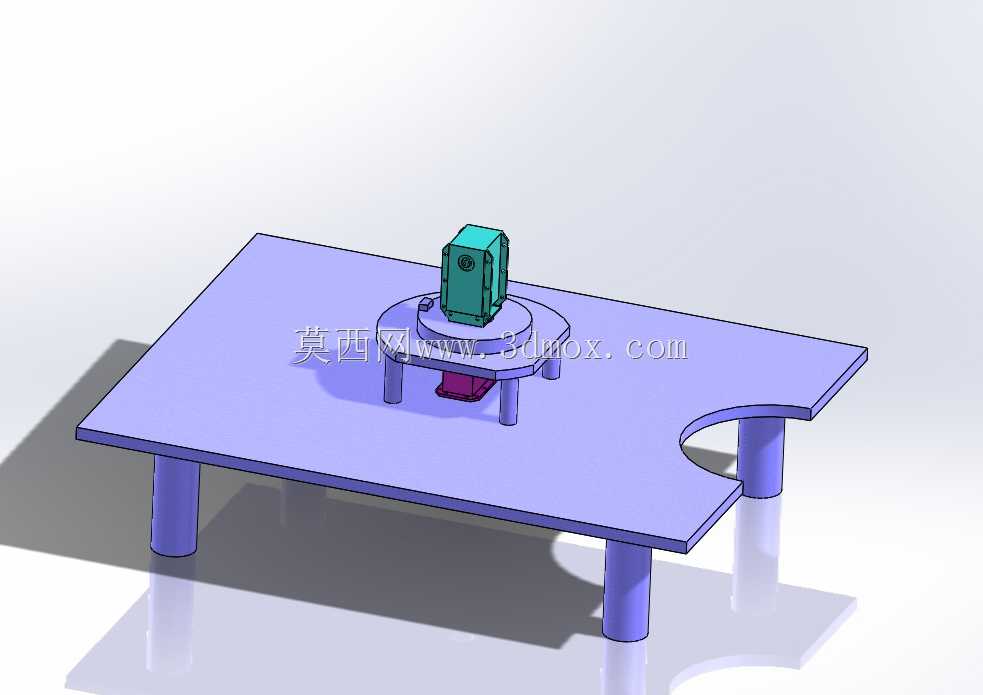

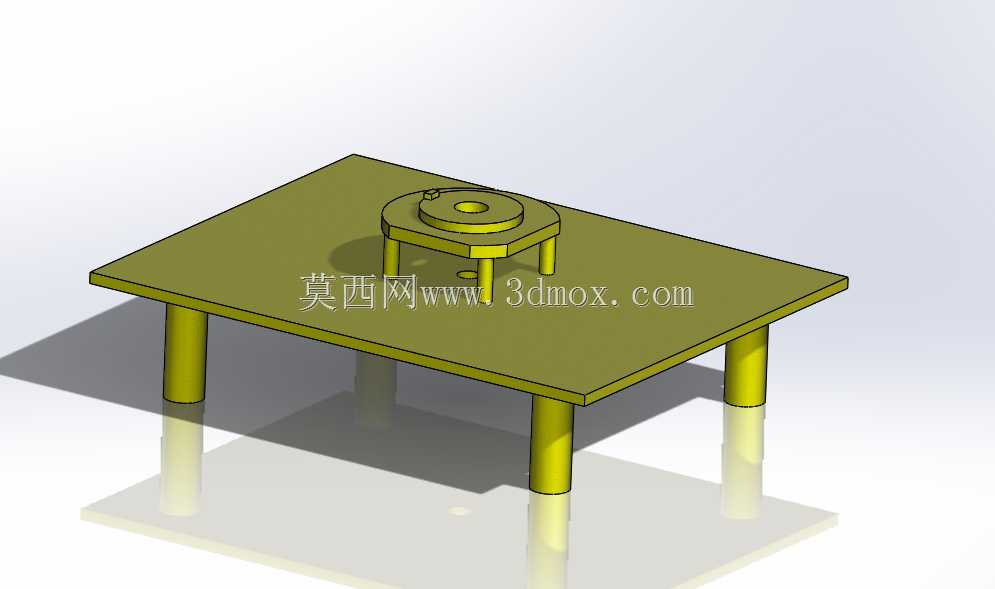

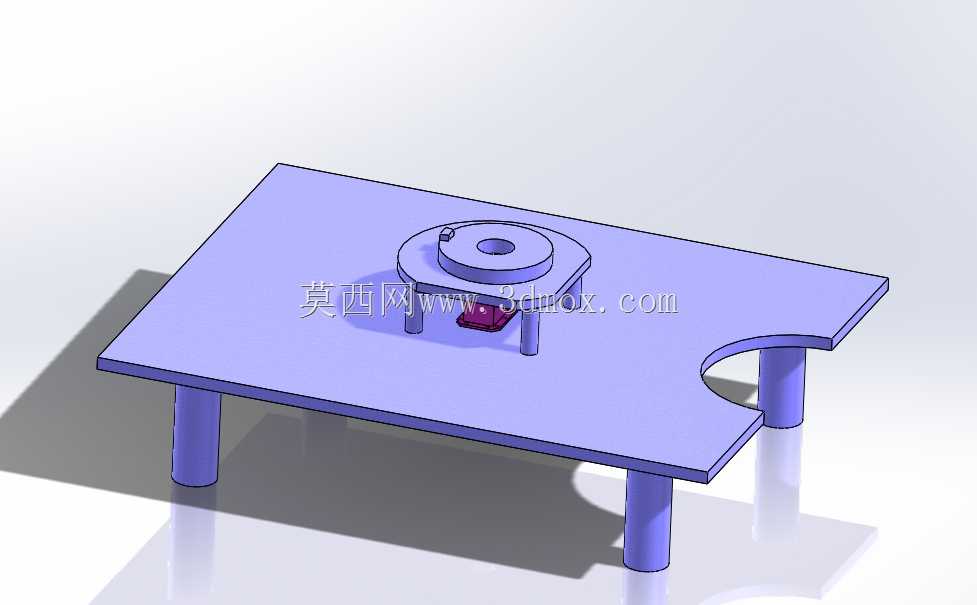

　　该结构以桌面式作业平台为承载基础，将多关节机械臂、末端夹爪和回转取放工位整合在同一安装面上，适合用于小型自动化上下料、零件搬运、工位转序以及教学实训中的运动路径验证。平台采用四根立柱支撑矩形台面，台面下方保留较完整的悬空空间，既可以避让机械臂在低位姿态下的连杆轮廓，也便于后续布置电气控制盒、气源处理件或传感器线缆。台面中央设置圆形回转支撑座，座体下方由短立柱固定，工件托盘位于回转中心，能够在取料、定位、转向和放料之间形成稳定的作业边界。

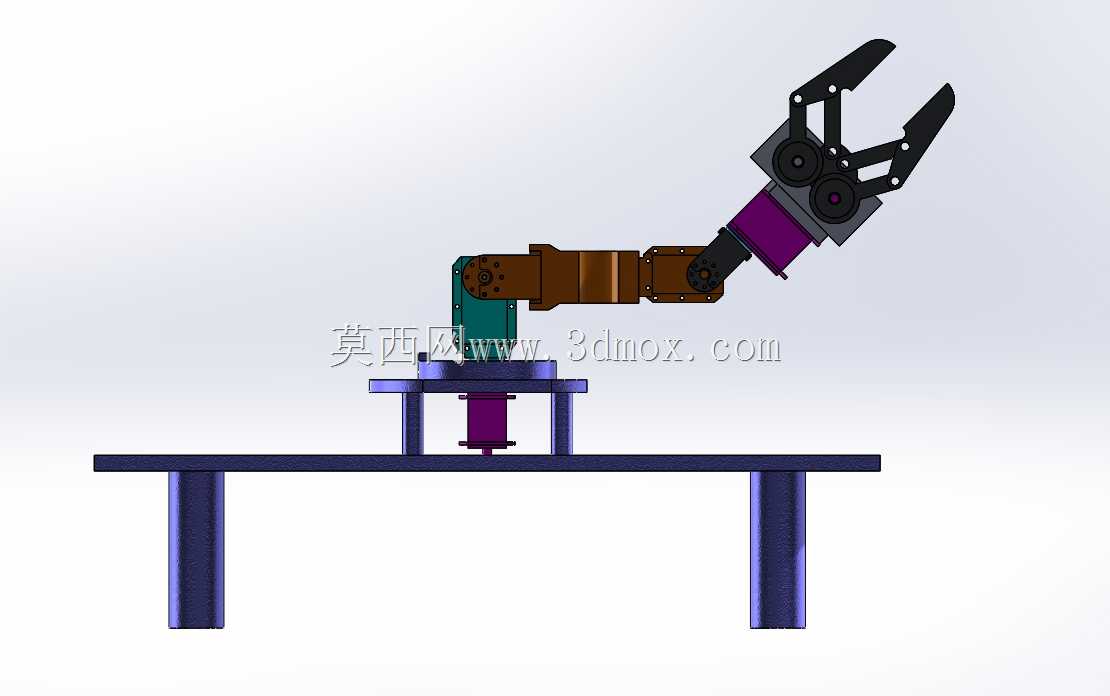

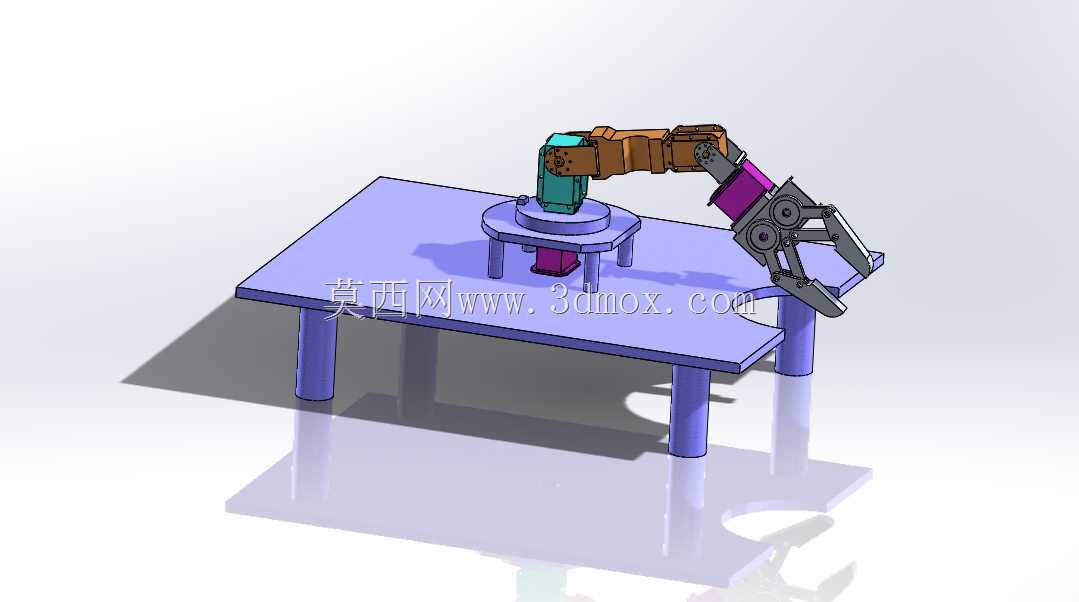

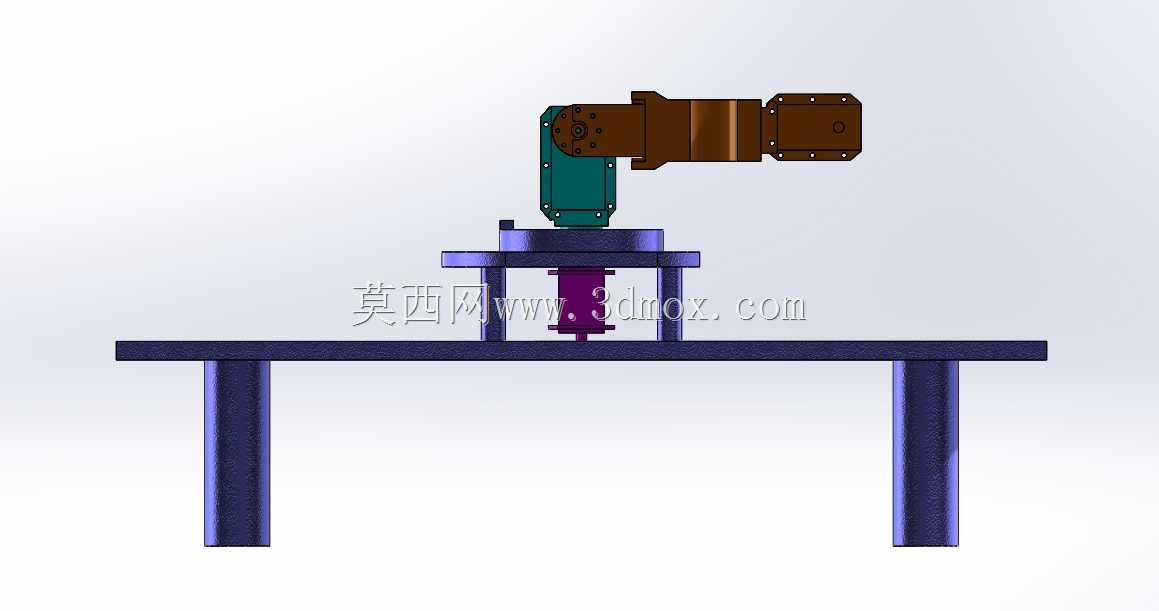

　　机械臂部分采用分段式关节布置，靠近基座的臂段承担主要俯仰和回转动作，中段连杆通过铰接轴传递姿态，末端配置双指式夹爪。夹爪两侧连杆形成对称夹持机构，手指开合轨迹清晰，适合抓取规则块状零件；在实际改造时，也可将夹爪替换为真空吸盘、气动手指或专用工装，以适应薄片、轴类、盒体等不同工件。臂体颜色分区对应不同装配模块，便于在三维环境中检查关节干涉、运动包络和维护拆装顺序。

　　设计思路上，整套装置没有追求大型产线的复杂防护和高速节拍，而是突出紧凑布局与可验证性。工作台面提供了明确的安装基准，机械臂底座、回转座和支腿均以台面为参照定位，工程师在建模时可直接测量各关节轴线高度、夹爪最远到达半径以及工作台边缘的安全距离。回转工位与机械臂工作半径重叠，工件不需要远距离输送，即可完成抓取、旋转和放置，这对于小批量加工单元、实验台架或技能考核场景较为实用。

　　从外形边界看，台面长宽决定了机械臂左右伸展范围，支腿高度决定台面下维护空间，回转座直径限制了托盘尺寸；机械臂在高举、前伸和俯夹三种极限姿态下，均需要核对肘部与台面、夹爪与托盘、连杆与基座之间的间隙。若进入详细设计阶段，可在关节处补充伺服电机、减速器、限位开关和线缆拖链，在台面上增加定位销、挡料块或视觉相机支架，使概念结构进一步转化为可加工、可装配、可调试的自动化作业单元。
