六轴关节式工业焊接机械臂结构

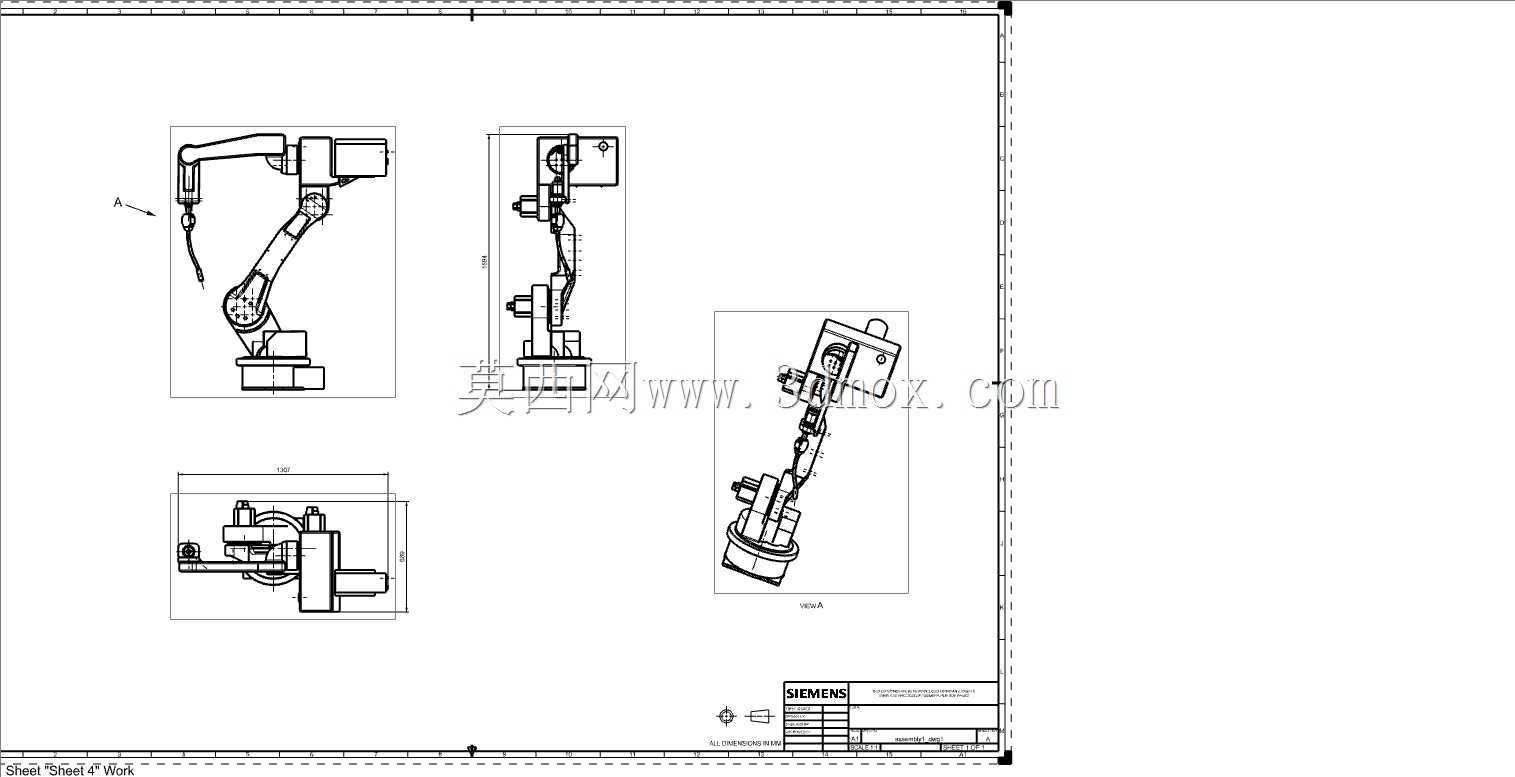

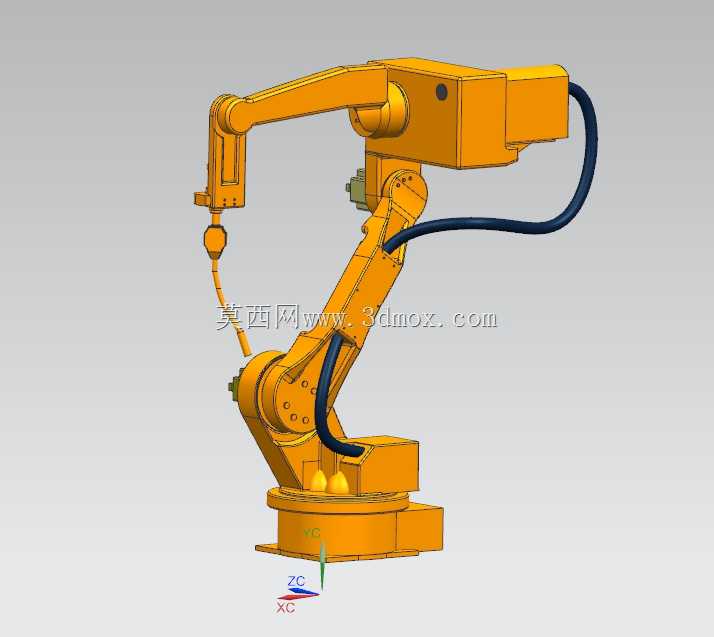

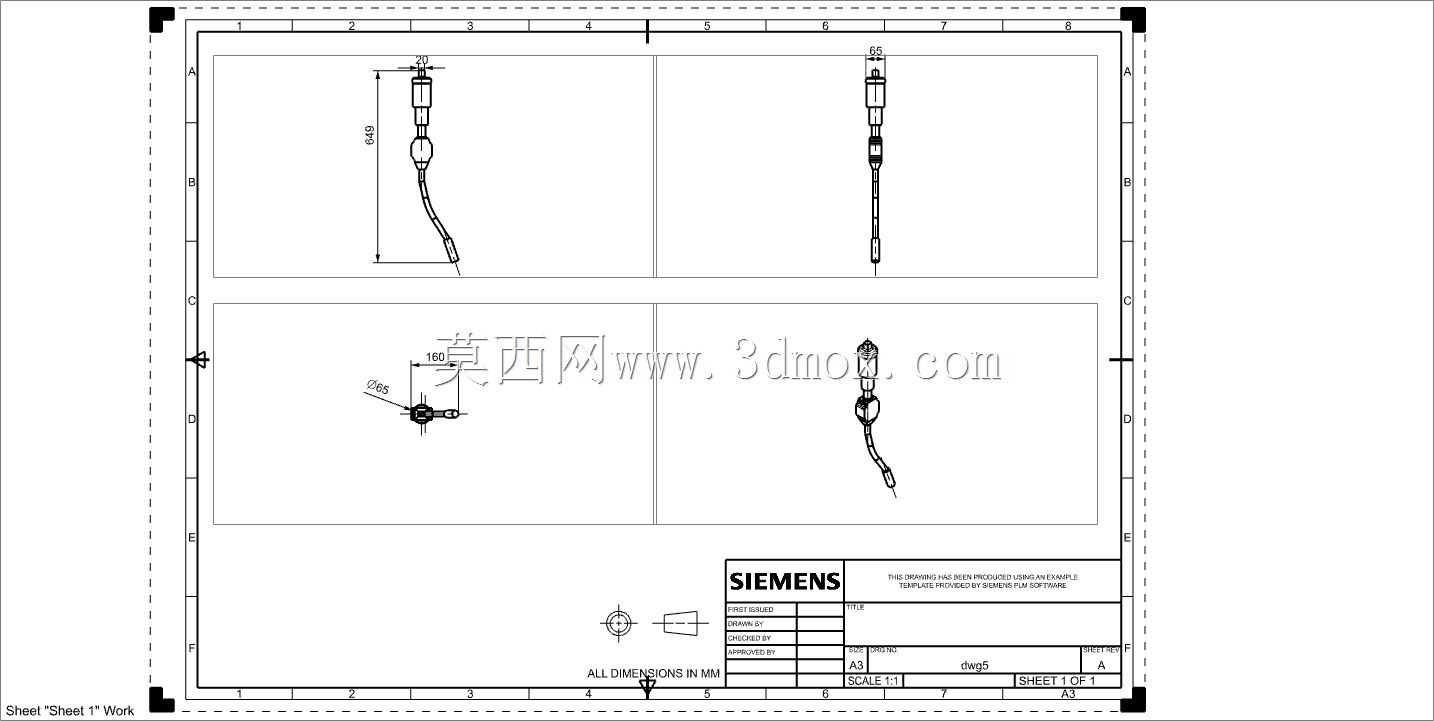

　　这套关节式焊接机械臂主要面向中小制造车间里的弧焊、点焊及局部补焊工位，常见于钢结构件、汽车零部件、五金支架和箱体类工件的连续焊接作业。整机采用六轴串联布局，底座承担回转支承与整机载荷，腰部以上依次布置大臂、肘部、小臂和腕部，末端可装夹焊枪、送丝管及防撞连接机构，能够在工件周围形成较大的可达包络，同时避开夹具、变位机和工作台边缘。

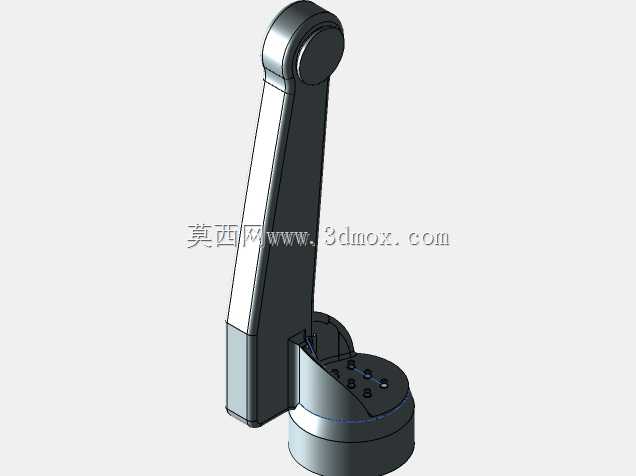

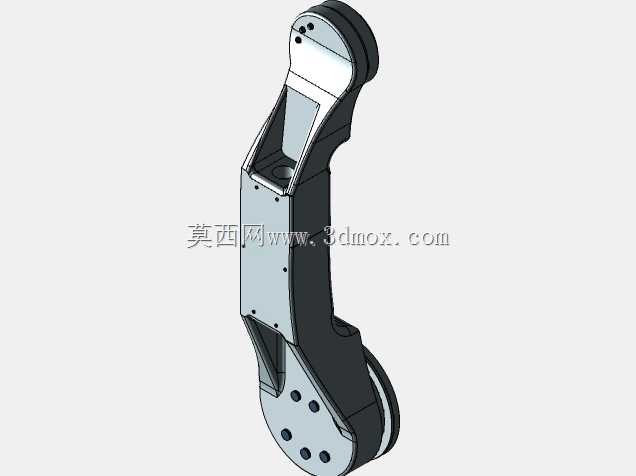

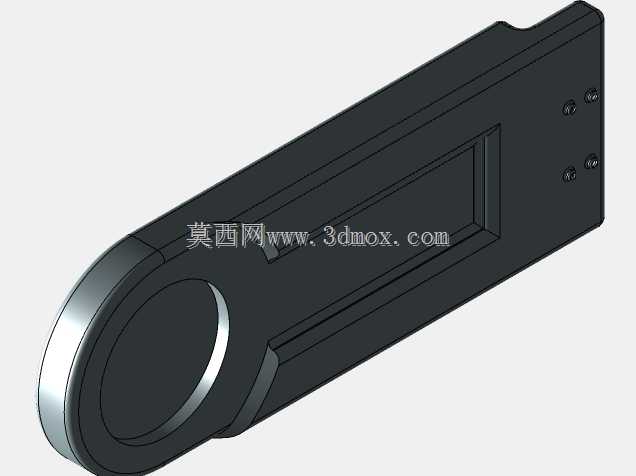

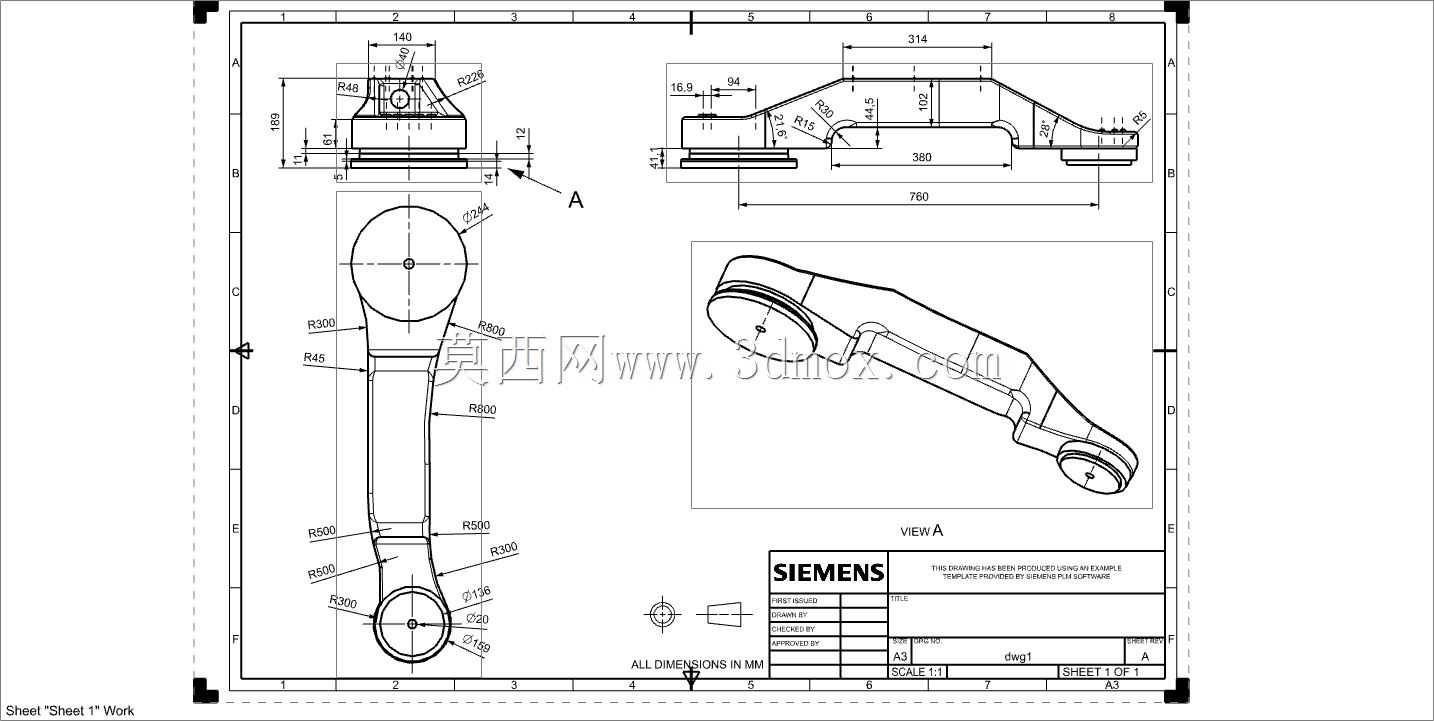

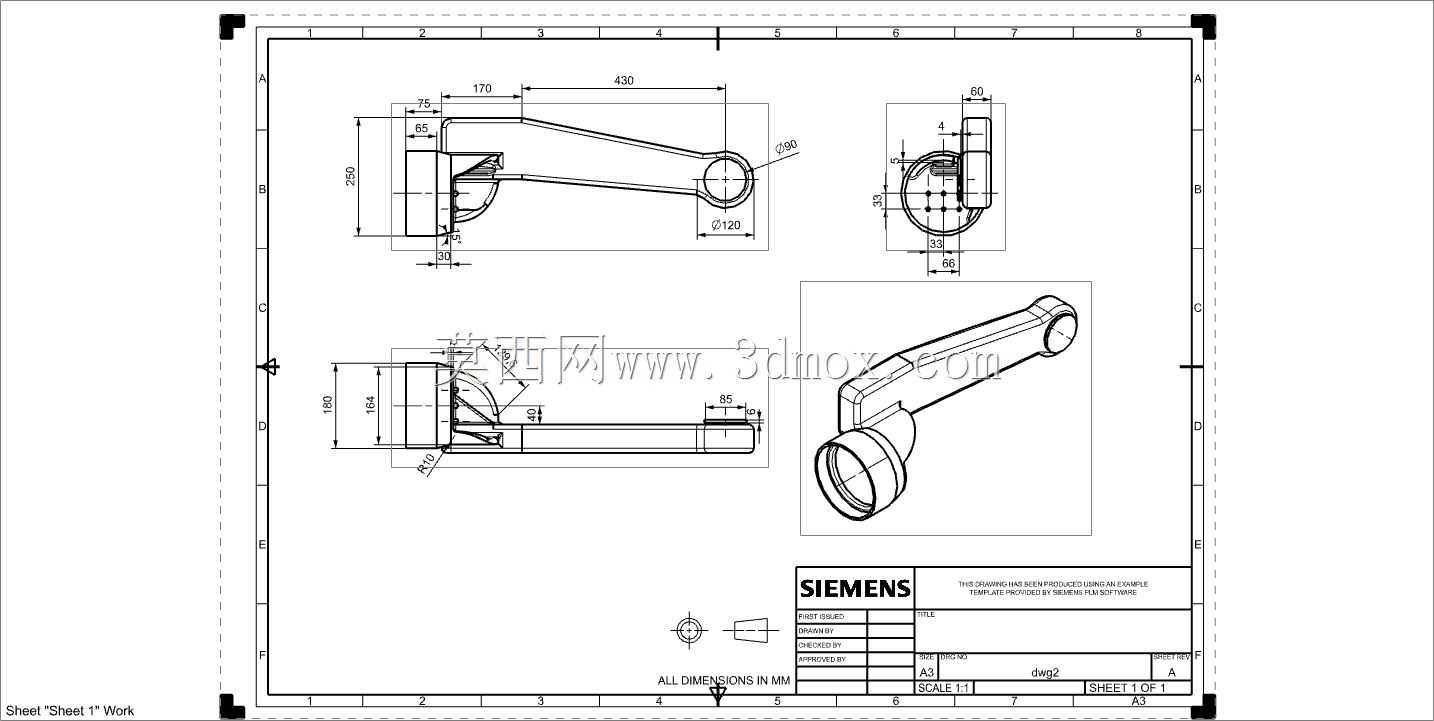

　　从现场布置看，机械臂底座需要落在平整且具有足够刚度的安装面上，地脚区域要预留检修空间，周边不能与安全围栏、送丝机、清枪站和线缆桥架发生干涉。大臂与小臂的长度决定水平伸展距离和高位焊接能力，腕部则负责焊枪姿态调整，使焊枪能够进入内角、坡口和狭窄焊缝位置。建模时各关节按照实际回转关系装配，轴与轴之间保留合理的运动间隙，外部黑色管线沿大臂和肘部走向布置，既表现送丝、气路或电缆的拖链状态，也提示现场布线时需要控制弯曲半径。

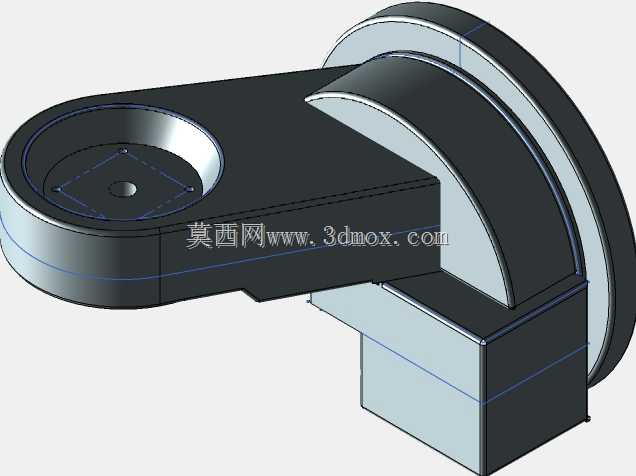

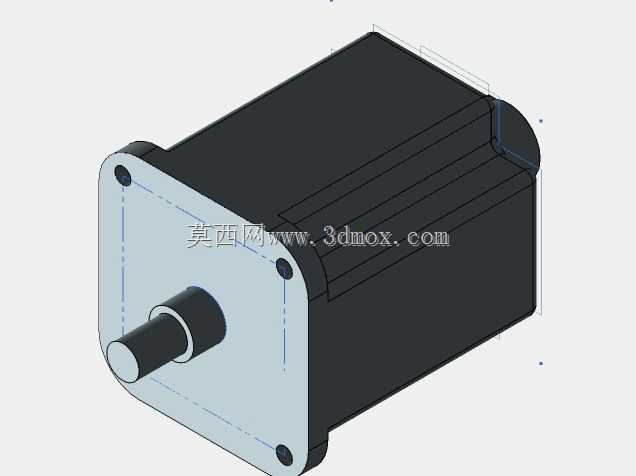

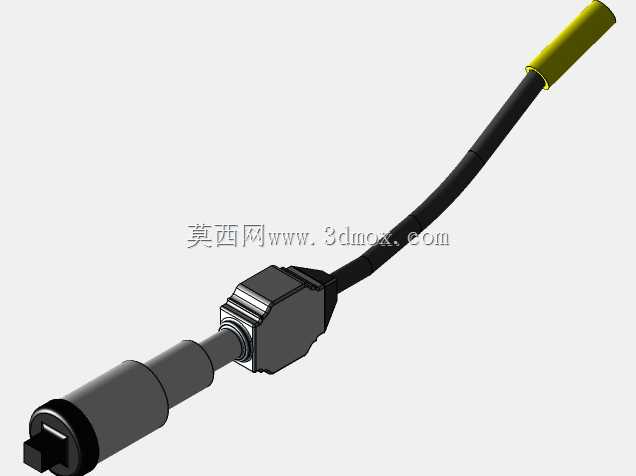

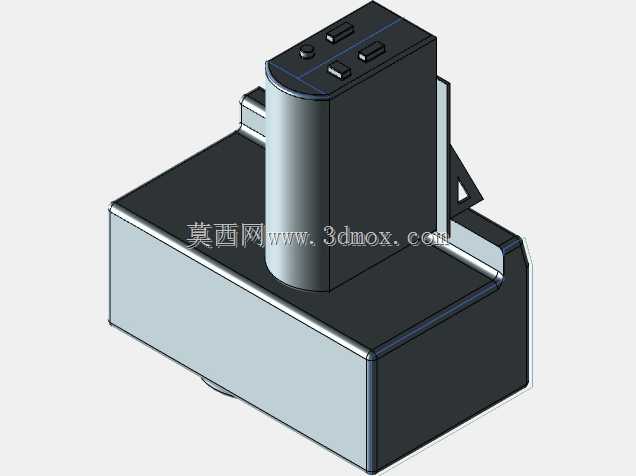

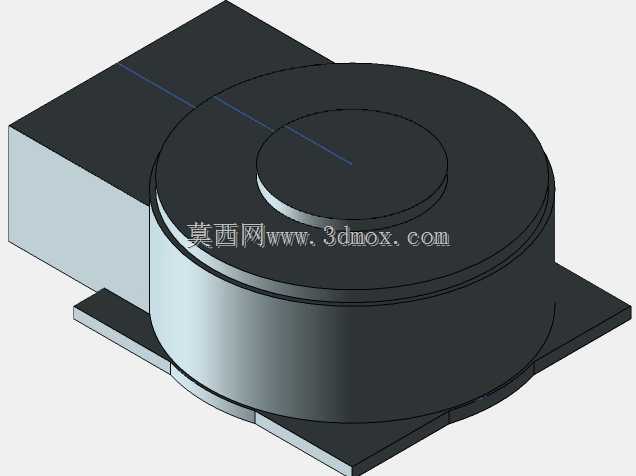

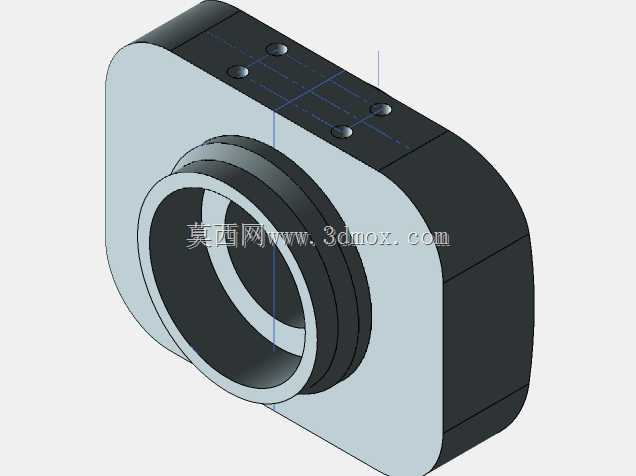

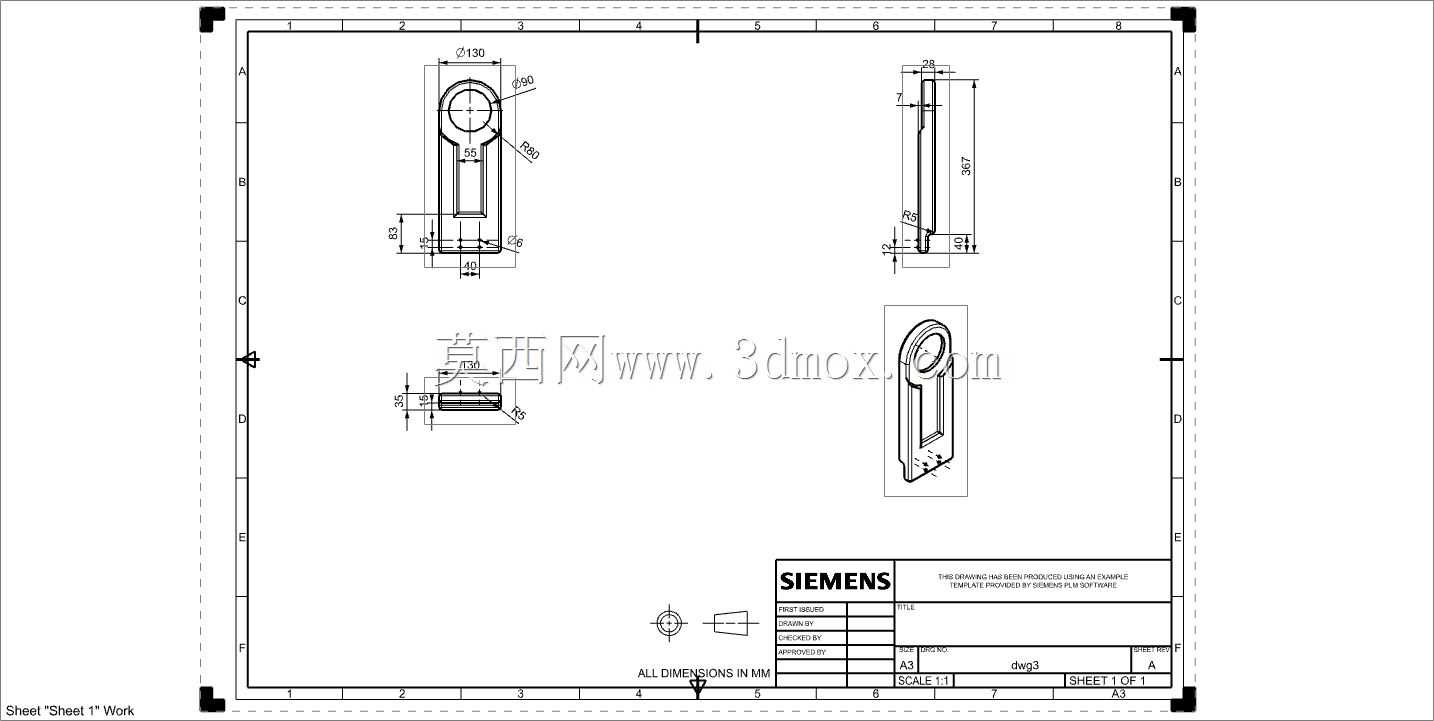

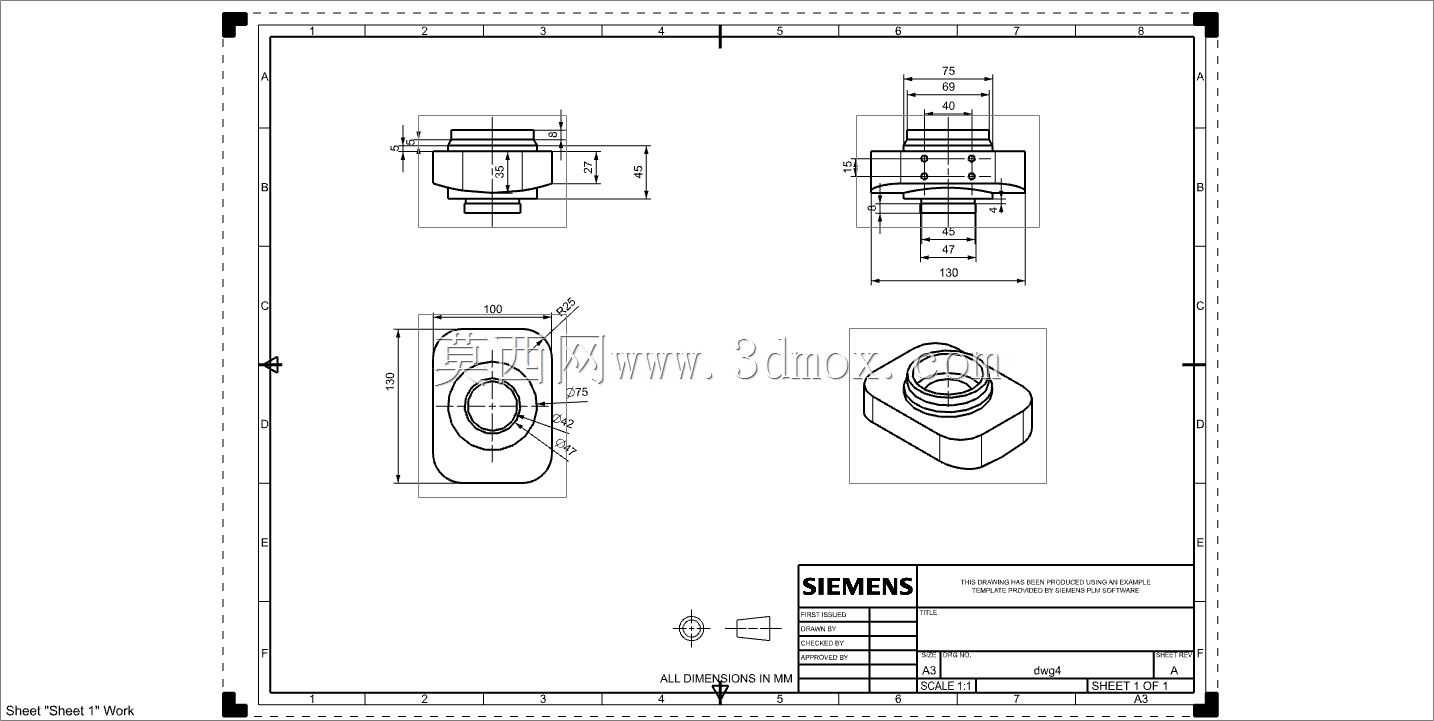

　　结构设计上，机身采用箱型与铸造感较强的臂体形态，兼顾刚性与减重需求。关节处布置驱动、减速和连接法兰的空间，底座外形留出电机、接线和维护盖板位置；末端法兰附近考虑焊枪夹持器、绝缘件和防碰撞传感器的安装接口。对于方案评审或选型人员来说，该模型可用于检查机器人在焊接单元中的站位、臂展是否覆盖焊缝、腕部是否存在奇异姿态，以及焊枪与工件、夹具之间是否发生碰撞。

　　在自动化产线中，这类机械臂通常配合焊接电源、送丝机构、变位机、排烟装置和安全防护系统使用。工件到位后，机械臂按程序移动到起弧点，通过多轴联动保持焊枪角度和行走速度，完成直线、圆弧及空间曲线焊缝。模型对臂体轮廓、关节旋转区、末端执行器和外部管线均有较完整表达，适合作为焊接工作站布局、机器人教学演示、机构运动分析和非标自动化方案沟通的三维参考。
