MPU6050六轴姿态传感模块结构

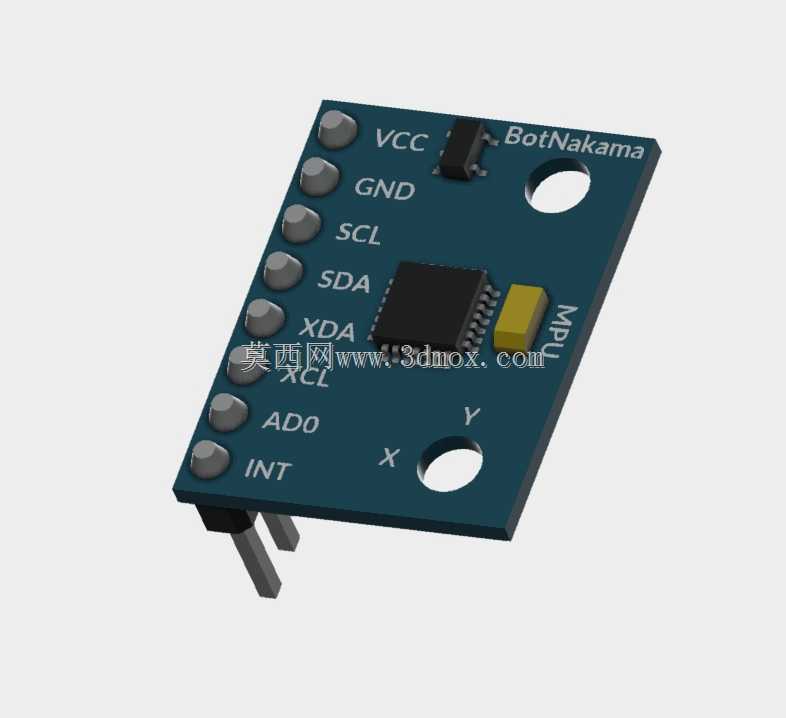

　　该作品呈现的是一块基于MPU6050芯片的六轴惯性测量传感模块，这类模块在小型运动控制、姿态采集与教学验证场景中使用频率很高。板件主体采用矩形PCB布局，四角设置安装通孔，可直接通过铜柱或螺钉固定在实验支架、机器人底盘、云台框架或小型飞行器舱内；孔位与板边保留足够距离，装配时不会干涉边缘排针，也便于在紧凑空间内快速拆装。

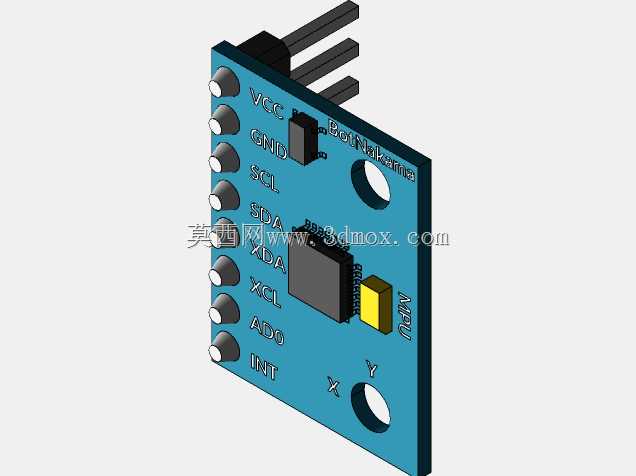

　　从实际用途看，模块核心功能是采集三轴加速度与三轴角速度信号，为上位机提供姿态解算所需的原始数据。板上主芯片位于中央区域，周边布置电源去耦、上拉电阻与通信相关元件，信号路径短，布局围绕I2C通信引脚展开。侧边排针将VCC、GND、SCL、SDA、XDA、XCL、AD0、INT等信号引出，既满足常规供电与I2C通信，也保留辅助I2C、地址选择和中断输出，方便接入不同主控板。

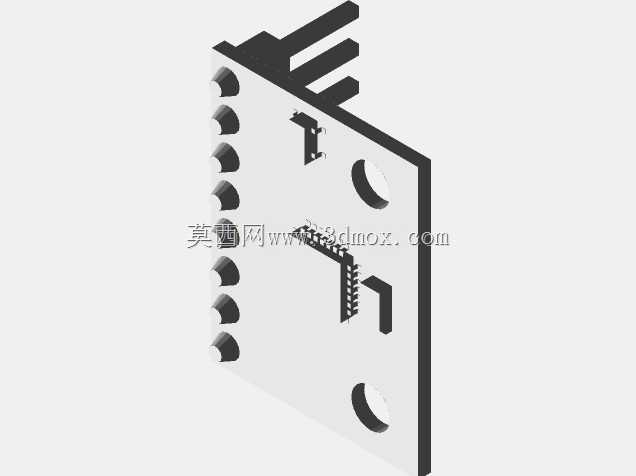

　　建模时需要重点还原PCB厚度、焊盘高度、排针间距与元件实体边界。排针位于板体一侧，针脚向外伸出，是整机干涉检查中最容易被忽略的部分；若在装配体中只放置薄板而忽略针脚长度，后续线束和外壳设计常会出现碰撞。板上圆形焊点、贴片芯片、黄色电容及丝印字符均应体现层级关系，丝印不必追求完全贴图化，但引脚标识方向要与实物一致，避免工程评审时误读接线。

　　安装边界方面，模块顶面芯片和阻容元件高度较低，适合贴近外壳内壁布置；底面排针焊接后会形成突出结构，布局时应预留插接线空间。四角安装孔可承担定位作用，孔中心到板边的距离决定了它能否复用标准支架。对于振动较大的设备，建议在固定孔处增加减震垫或采用柔性支撑，减少直接冲击对加速度数据的影响。

　　在机器人小车、平衡装置、机械臂末端姿态监测以及简单动作捕捉平台中，这类模块通常与主控板并排安装。设计外壳时，应让通信接口朝向线束侧，电源与地引脚靠近供电入口，减少走线折返；同时不要在芯片上方紧贴金属遮挡件，以兼顾检修、观察指示灯和后期更换。整体结构虽小，但引脚位置、安装孔、元件高度和针脚伸出量共同决定了它在系统三维布局中的适配性。
