ArduinoNano微控制器开发板结构

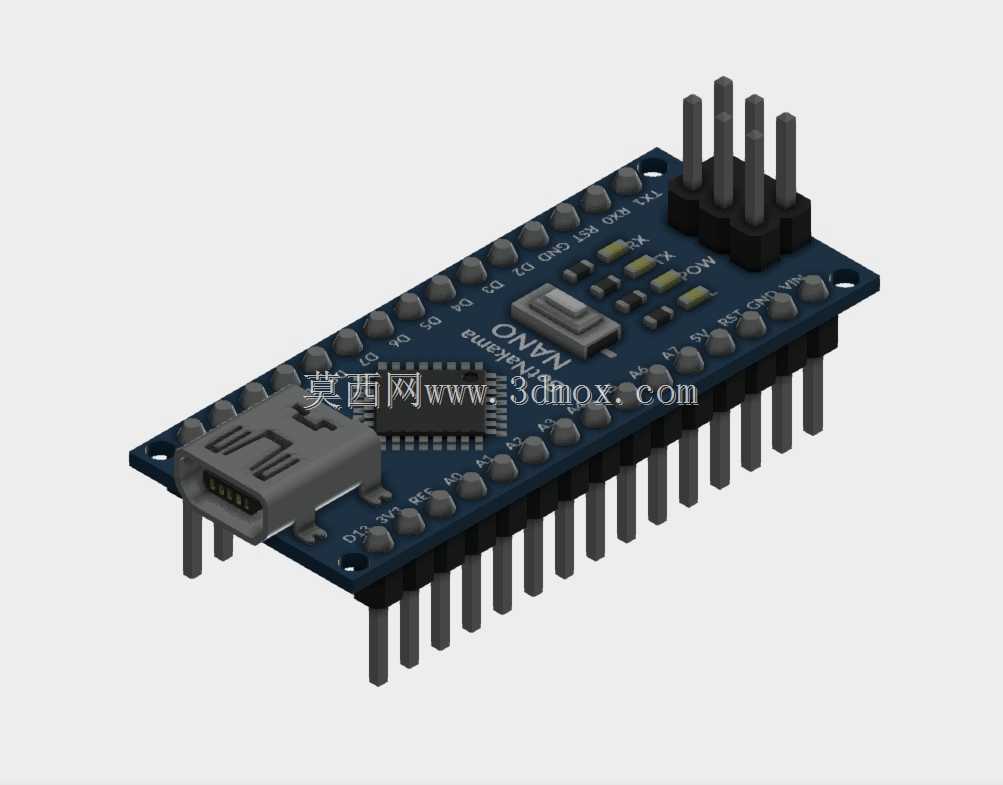

　　这块小型微控制器开发板面向嵌入式控制、教学实验、小型自动化装置和原型验证场景，常用于传感器采集、执行器驱动、通信调试以及设备内部控制单元搭建。板件采用狭长矩形PCB布局，核心处理芯片布置在板面中部，周边围绕晶振、阻容元件、复位按键、电源指示与状态指示器件，前端设置Mini USB接口，用于供电、程序烧录和串口通信；两侧及板端布置排针，把数字输入输出、模拟输入、电源、接地、I2C、UART等信号引出，便于在面包板、杜邦线或定制载板上快速连接。

　　从结构设计角度看，开发板的外形边界需要同时兼顾电气连接密度和机械安装空间。板上最高的部位集中在排针和USB接口区域，排针沿长边分布，针脚向下伸出，适合直插安装；板端另有较高排针，用于特定功能扩展。三维建模时应准确表达PCB厚度、焊盘位置、排针间距、接口外轮廓和元件高度，尤其要保留USB金属壳、芯片封装、晶振、按键和针脚之间的相对关系，这样在整机布局中才能检查与外壳、接线端子、传感器模块之间的干涉情况。

　　实际使用中，这类板卡常被嵌入小型控制柜、实验台架、机器人小车或检测装置内。安装边界不仅要看PCB平面尺寸，还要考虑两侧插针接入线束后的占用宽度，以及USB线缆插拔所需的前方空间。若采用螺柱固定，应在板角安装孔位置预留隔离柱高度，避免底部针脚接触金属台面造成短路；若采用插座承载，则要关注排针长度与母座高度匹配，保证板底留有通风和检修余量。

　　板面元件布局体现了紧凑型开发板的典型思路：把高频和核心器件集中在中部，通信接口放在端部，电源与信号引脚沿两侧规则排列，既缩短关键连线，也方便使用者按引脚功能接线。USB接口承担供电与程序下载通道，外接传感器时可通过排针获得稳定电源和参考地；数字端口可连接按键、继电器、LED或简单驱动模块，模拟端口可接入电位器、分压式传感器等信号源。结构设计人员在建立整机模型时，可将该板作为标准控制子模块，与电池盒、传感器支架、通信模块和外壳进行装配校核。

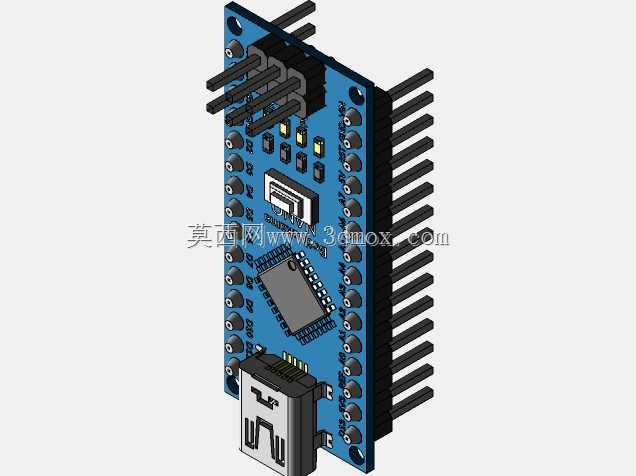

　　模型细节上，深蓝色基板、黑色排针、金属USB壳、灰色芯片及小型贴片元件共同构成真实外观。针脚阵列需要保持一致间距和伸出长度，接口端部应体现插拔方向，板角孔位用于机械固定。围绕这块板进行结构设计时，不能只把它当作平面电路图，还应把接线弯曲半径、手插拔空间、维修拆卸路径、绝缘间隙和散热空间一并纳入，从而保证原型机从电子验证走向机械装配时仍具备可制造性和可维护性。
