红外避障传感器电路板结构设计

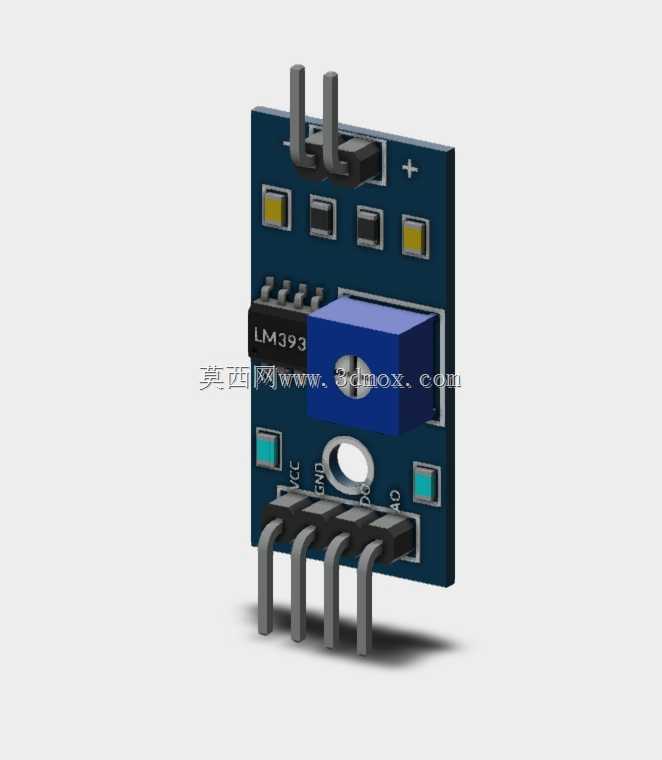

　　这款传感器模块以深蓝色PCB板为承载主体，板上集成了LM393电压比较芯片、蓝色电位调节元件、红外收发对管、四针直插排针以及多枚贴片阻容元件，整体结构紧凑，是小型电子检测装置中十分常见的硬件形态。从实际工程应用来看，这类模块大量出现在智能小车循迹避障、自动化产线物料到位检测、设备工位限位触发、安防入侵感应等场景中，核心作用是通过红外光的发射与反射接收，判断前方是否存在障碍物或者特定反射面，再将比较后的电平信号输出给主控单元。

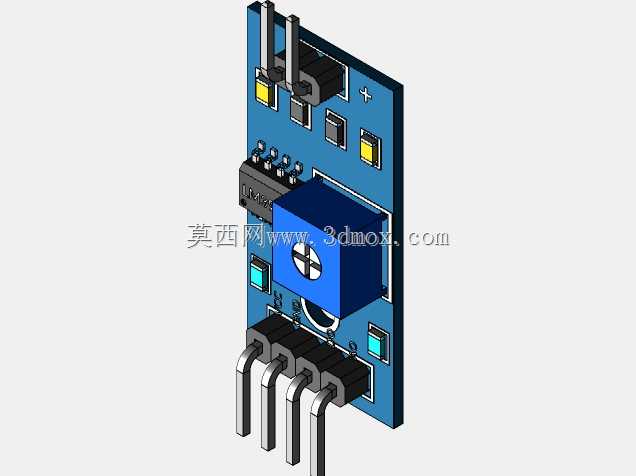

　　建模过程中首先要理清PCB的板层边界，这块板为矩形薄板，四个角预留了安装固定孔，孔位间距按照通用小型传感器模块的标准排布，方便用M2螺丝直接固定在亚克力支架、铝型材框架或者设备壳体上。板上元件的高度层级需要分层处理：顶部的红外发射、接收管是最高的元件，二者并排布置在板端，发射管向外发出调制红外光，接收管捕捉反射回来的光信号；中部的蓝色多圈电位器用来调节比较阈值，也就是检测距离的灵敏度，旋钮方向朝外，调试时不用拆下模块就能用小螺丝刀调整；LM393芯片采用直插封装，焊接在板的一侧，周边的贴片电阻、电容按照信号流向排布，电源指示灯和输出状态指示灯分别布置在板边，通电和触发时可以直观看到工作状态。

　　底部的四针排针定义分别为电源正、电源地、数字输出、模拟输出，排针间距为标准2.54mm，既可以直接插在面包板上做原型验证，也可以通过杜邦线连接到 Arduino、STM32 等主控板。设计安装边界时要注意，红外收发管的前方不能有遮挡结构，安装面要保证两只探头的轴线朝向检测方向，电位器的调节侧要预留至少10mm的操作空间，方便现场调试。PCB板的厚度取常规1.6mm，所有直插元件的引脚穿出板面后保留适当焊接长度，既还原真实焊接后的形态，也能在装配干涉检查时准确判断引脚与下方结构的间隙。

　　从信号逻辑上看，LM393将接收管输出的模拟电压与电位器设定的参考电压做比较，当反射光强度达到阈值时，输出引脚电平翻转，同时板载状态灯点亮，无需额外AD采样就能给主控提供开关量信号，兼顾了使用便捷性与成本控制。建模时把每一个元件的外形、引脚位置、丝印标识都还原到位，不仅能用于电子设备的整机装配演示，也可以作为教学场景中讲解传感器原理、PCB布局的直观三维素材，在做智能装备结构设计时，直接调用该模块就能提前规划安装位置、走线空间和检测视角，避免后期硬件装配时出现干涉或者检测盲区。
