M3外螺纹4mm气管快插气动接头

　　这款小型推入式气动快插接头，主要面向紧凑空间内的低压气路连接需求，常见于桌面级自动化设备、小型气动执行机构、3D打印机气动送料、实验室气路分配以及轻工装配工位的末端取气点。接头一端为M3细牙外螺纹，用于拧入阀块、气缸、电磁阀或金属安装板的螺纹孔；另一端为φ4mm软管快插口，适配外径4mm的PU管、尼龙管等常用气动软管，插管即可锁定，拔管时按压顶部释放环即可抽出，无需额外卡套装配工具。

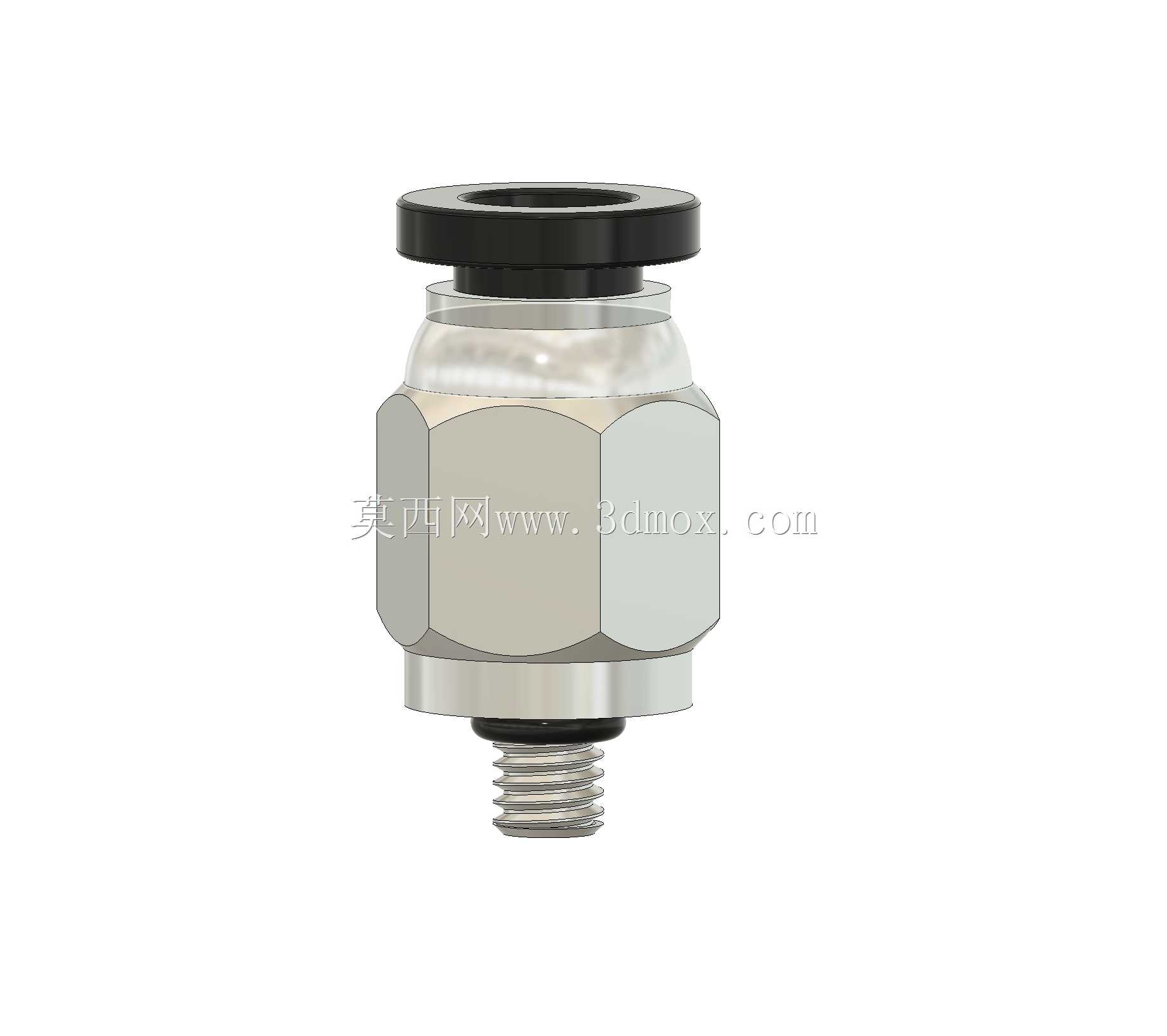

　　从结构上看，接头自上而下由黑色释放按钮、透明夹爪观察段、六角拧动本体、密封段和M3外螺纹组成。六角本体提供扳手受力面，安装时可用小型开口扳手或套筒拧紧，避免徒手拧入导致螺纹歪斜或密封不到位。螺纹端通常配合O型圈或密封垫实现端面/螺纹密封，在常规气动压力下可保持稳定气密。快插内部依靠弹性夹爪抱紧气管外壁，再通过密封圈包覆管面，既保证通气时不脱落、不漏气，又允许反复插拔维护。

　　建模时需要重点还原几处装配边界：M3螺纹段的公称直径、螺距与有效旋合长度决定了它能接入的板厚和阀块深度；六角对边尺寸影响扳手空间，周围管路排布时要预留手指或扳手按压释放环的操作距离；顶部快插口直径和插入行程决定了气管走向，软管弯曲半径不能过小，否则会造成气路截流或根部长期受力。整体轴向高度较短，适合安装在密集阀岛、机械臂末端工具、狭小治具板上，但也正因体积小，拧入力矩不宜过大，防止螺纹滑牙或塑料件开裂。

　　实际选型时，M3接口属于微型螺纹，流量通道相对有限，更适合控制气、信号气、小缸径气缸或低耗气执行元件，不宜作为大流量主气路通道。φ4mm气管则在柔韧性和占用空间之间取得平衡，走线美观、布置灵活。使用中应保证气管切口平整、无毛刺、无椭圆变形，插入时推到底再轻拉确认锁死；拆卸时按住释放环均匀拔出，避免斜向撬掰。对三维布局而言，这类接头虽然零件小，却往往决定设备末端的干涉情况、维护可达性和气管走向，建模时需准确保留螺纹长度、六角轮廓、快插外径及按压环高度，才能在装配体中真实模拟安装空间与管路连接关系。
