工业设备可调节水平支撑脚轮结构

　　该支撑脚轮结构多用于工业铝型材工作台、自动化检测台、小型装配专机、电子制程设备以及需要频繁移位又要长期稳定驻位的桌架类设备。现场使用中，设备往往既要在产线调整、车间布局变更时能够快速推移，又要在工作状态下消除滚轮着地带来的晃动，因此单纯的万向脚轮无法满足精度与刚性要求，这类带水平支撑盘的复合支脚就成为机架底部的常用方案。

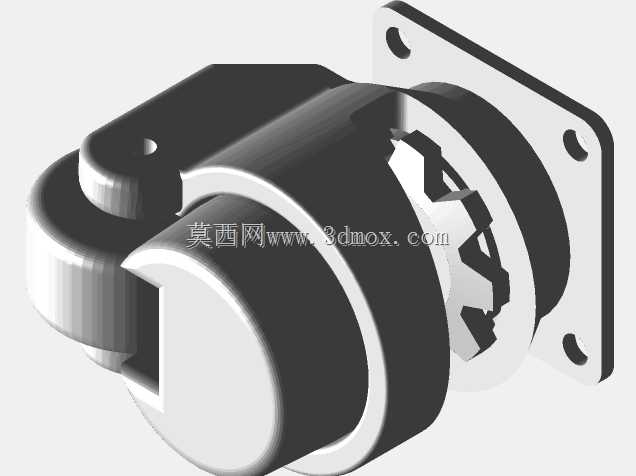

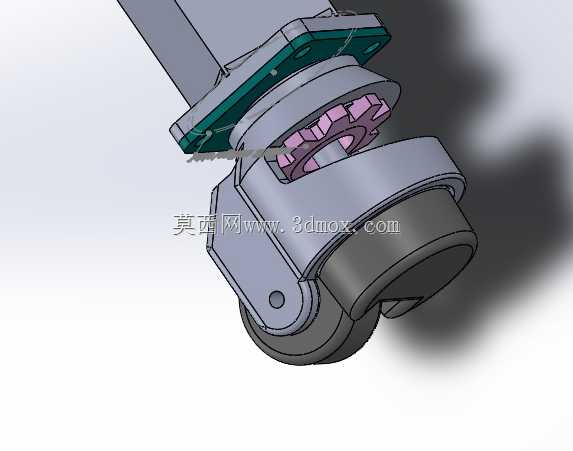

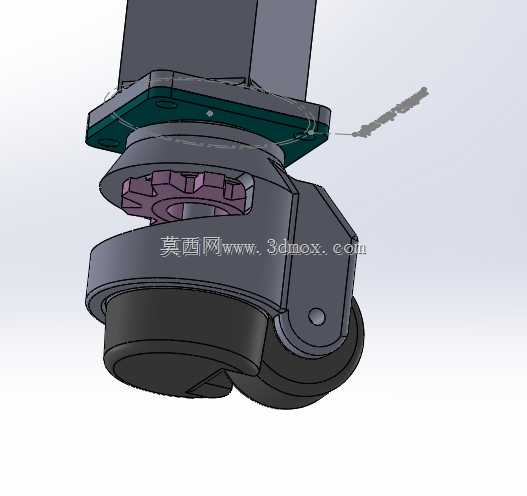

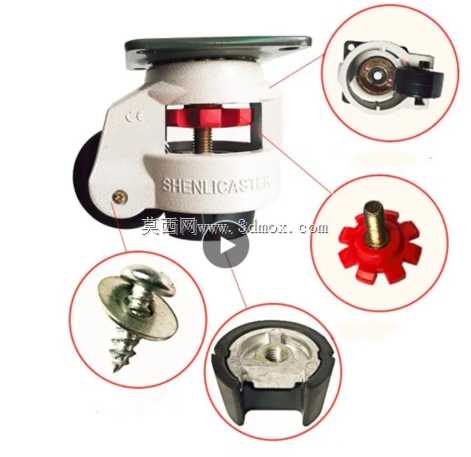

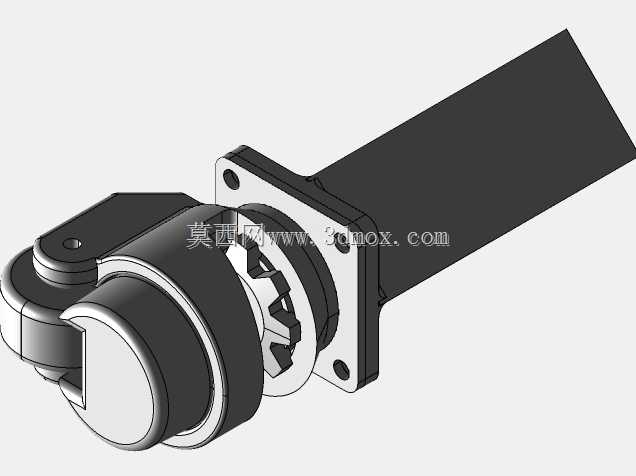

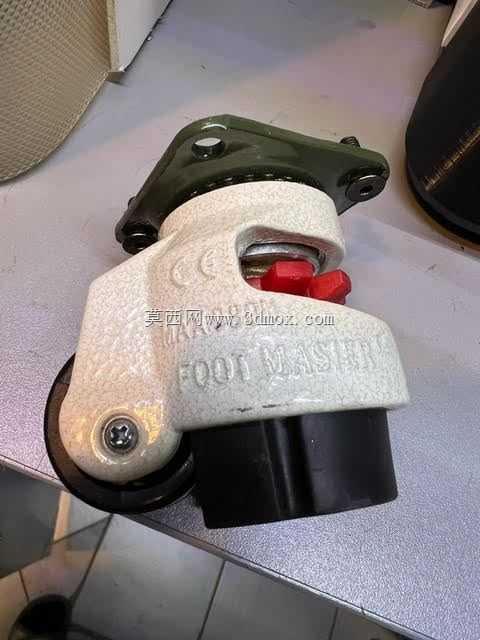

　　从结构组成看，模型上部为与方管桌腿或机架底梁连接的安装座，安装面预留螺栓孔位，可直接贴合型材端面或焊接底板；中部设置回转与调节相关结构，使支脚在转向、锁止和高度补偿之间形成配合；下部一侧布置橡胶滚轮，承担短距离移动功能，另一侧布置可落地的支撑垫盘，承担设备就位后的承重与调平功能。推移状态下，滚轮接触地面，支撑垫盘抬起，机架可随人员推力改变方向；就位后通过调节动作让垫盘下压并将滚轮抬离地面，整机载荷不再经过滚轮橡胶，而是经由金属支撑盘传递到地面，机架的抗扭和抗振能力明显提升。

　　建模时需要重点关注底部运动包络，不能只按静态外形绘制。滚轮绕转向轴线旋转时，轮缘、支架侧板与支撑垫盘之间要保留间隙，避免转向过程中发生干涉；垫盘下行至最低位置时，应核对其底面与滚轮最低点的高度差，该差值决定了设备驻留时滚轮能否完全脱离地面。若高度差过小，地面轻微不平就会导致滚轮仍受力，设备出现摇摆；若高度差过大，则调节行程增加，操作力和结构高度都会上升。

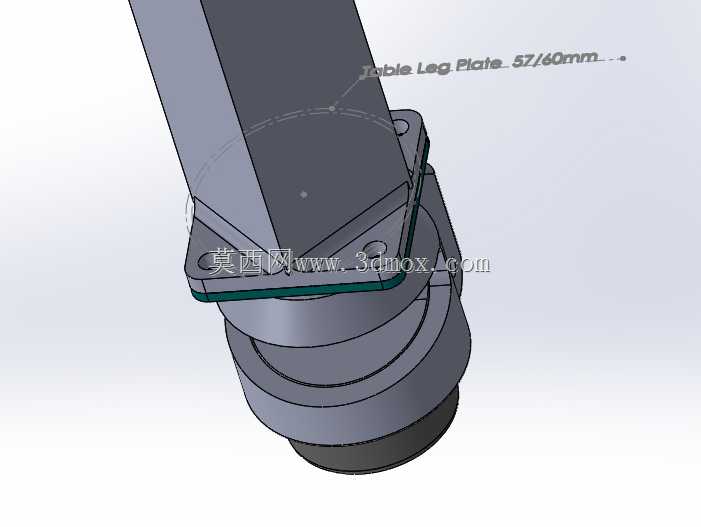

　　安装边界方面，上部连接座的外形尺寸需与桌腿截面匹配，螺栓孔间距要兼顾常用铝型材端孔和钢板底孔。支脚整体高度会影响设备最终台面高度，选型时应把垫盘调节量、滚轮半径、安装座厚度叠加核算，并在机架底部预留扳手操作空间。对于边缘靠近防护板或线槽的位置，还要检查转向时支脚外轮廓是否与周边件碰撞。

　　设计思路上，该结构把移动与固定两种矛盾需求集成在同一支脚内，减少了机架底部单独设置脚轮和可调杯脚的数量，也避免了设备就位后反复垫铁片的作业方式。受力路径上，移动阶段强调滚轮转动灵活性和支架抗冲击能力，固定阶段强调垫盘接地面积、螺纹调节刚性以及支撑面与地面的摩擦稳定性。三维建模过程中，应分别表达滚轮、销轴、调节螺母、垫盘、安装板和连接支架的装配关系，确保工程人员在出工程图、做干涉检查和物料选型时能够直接判断各部件的功能边界。
