机床配套控制电源隔离变压器结构

　　该结构对应普通车床电气柜内常用的单相控制电源隔离变压器，主要承担把车间供电电压转换为接触器线圈、继电器回路、指示灯及局部控制电路所需低压的任务。设备运行时，主回路强电与控制回路弱电通过绕组隔离，可降低误碰带电端子带来的风险，也能减弱接触器频繁吸合、电机启停时对控制信号的干扰。

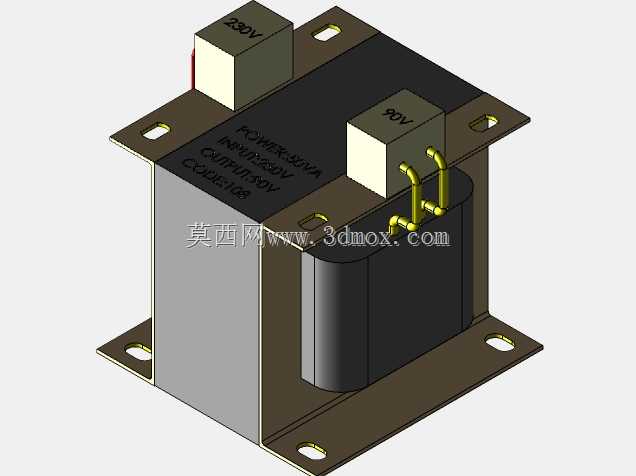

　　建模时先按叠片铁芯的有效截面确定中柱和边柱尺寸，再围绕绕组包络布置骨架、绝缘层、引线端子和外围夹件。铁芯采用口字形叠装思路，柱体与上下铁轭在装配后形成闭合磁路；绕组区保留足够绝缘距离，初级、次级端子分侧布置，避免检修时跨接误碰。顶部两个出线模块分别标识不同电压侧，接线柱采用带折弯的导电连接片，走向贴近壳体表面，既缩短引线长度，也让走线层次清楚。

　　外形以长方体铁芯绕组为主体，上下各设置一块折弯安装板。安装板向四角外伸，并开出长圆形固定孔，孔位方向允许在小范围内补偿机柜安装梁的钻孔误差。底板和顶板通过侧向夹件压紧铁芯，夹件边缘做折边处理，提升薄板件的抗弯能力；变压器放入柜内后，可通过四角孔直接固定在安装梁或底板上，周围需要留出接线、散热和维护空间。

　　实际选型时，不能只看外形占位，还要核对负载容量、初次级电压、持续工作制以及冲击负载。接触器同时吸合的瞬间会产生短时电流，绕组和端子需留有裕量；长期带电运行时，铁芯和线圈产生的热量依靠自然对流散出，因此模型两侧与柜壁、线槽之间不宜贴死。顶部接线区域应保留工具操作空间，导线弯曲半径不能过小，端子附近避免与金属锐边接触。

　　结构细节上，外壳夹件兼顾压紧和防护，薄板折弯后形成稳定框架；绕组外侧包覆绝缘面，铭牌区域标注容量、电压和接线关系。三维装配中把铁芯、绕组、骨架、端子座、连接片、紧固件和安装板分层建立，能够直接检查电气间隙、爬电距离、孔位同轴度以及拆装顺序。对于机床厂的电气设计人员，这种模型可用于柜内布局干涉检查、安装板开孔、线束长度预估和维护空间校核；对于结构设计人员，则可据此延伸不同容量系列，通过调整铁芯叠厚、绕组高度和安装板孔距，形成同平台多规格控制变压器方案。
