车载高压转低压直流电源转换装置

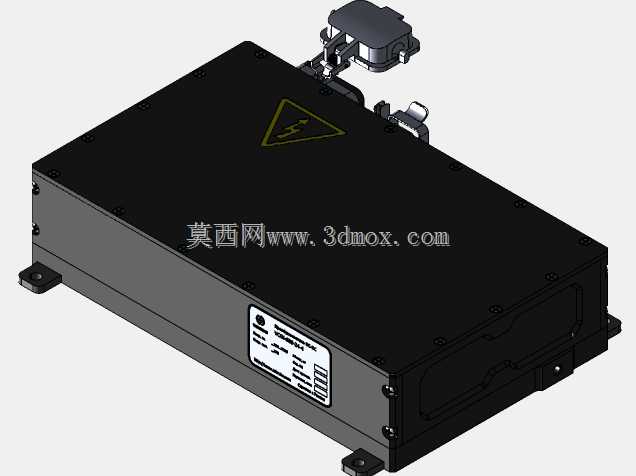

　　这套车载直流电压转换单元的三维结构，围绕新能源动力平台的高压储能侧与低压车载网络之间的能量匹配展开，核心任务是把动力母线侧的高压直流输入稳定变换为整车24V低压用电网络所需的直流输出，在纯电车辆、混合动力底盘以及搭载自动变速系统的农业机械上都属于供电链路里的关键节点。

　　从整机布置逻辑来看，壳体采用封闭式矩形金属箱体结构，顶面预留高压警示标识区域，两侧伸出带防护结构的接插安装位，分别对应高压动力输入、低压输出以及通讯线束的对接界面。箱体侧边布置铭牌安装平面，底部与侧端预留固定孔位，整机外轮廓尺寸控制在385mm×84mm×84mm的边界内，净重约15kg，这个尺寸量级在底盘布置时可以直接贴附在车架纵梁侧面或者电驱舱空余支架上，不需要额外占用过大的舱内空间，安装孔位的间距也适配常规农用机械、商用新能源车的支架开孔模数。

　　散热路径的设计没有采用外露风冷鳍片的方案，而是依托铝合金壳体本身作为导热基体，内部功率器件的发热通过绝缘导热层传递到箱体壁面，再由底盘行驶过程中的对流气流带走热量，冷却回路采用液体接口对接整车水冷循环，和电驱、电池的冷却管路并入同一温控回路，避免了开放式散热在农林作业、工地行驶场景下积尘、泥水侵入带来的绝缘风险。

　　电气交互层面，单元内置DMS-3L-CAN通讯模块，走J1939车载交互协议，和ZF档位选择器SC 1755718的通讯协议完全兼容，整车控制器可以通过CAN总线直接读取转换单元的工作状态、输出电压电流数据，也可以下发启停、功率限制指令。硬件层面最大输出功率可达4kW，额定持续输出功率3kW，输入电压覆盖350V到750V的高压平台区间，输出电压稳定在22V到28.5V的24V网络正常工作范围，完全满足车辆上灯光、控制器、执行器、车载附属设备的用电需求。

　　结构建模过程中把接插件的锁止结构、壳体拼接的密封止口、固定耳片的折弯强度都做了完整还原：顶部的高压接插件带翻盖防尘结构，未接线时可以盖住插针避免异物进入；低压侧接插件采用带卡扣的防水连接器，和整车线束对接后可以达到IP67级别的防护要求；箱体上下盖之间采用螺栓周向压紧，中间布置密封胶条，兼顾EMC电磁屏蔽和防水防尘能力。

　　在整车选型匹配阶段，这类转换单元不需要额外做复杂的电气转接，只要把高压输入、低压输出、CAN通讯三组线束对应接入，再把水冷管路串入整车冷却回路即可完成部署，相比传统分立元件搭建的降压方案，集成度更高，占用布置空间更小，也省去了后期单独做散热设计、防护封装的工作量，非常适合新能源整车改装、农用机械电动化改造项目里的供电系统搭建。
