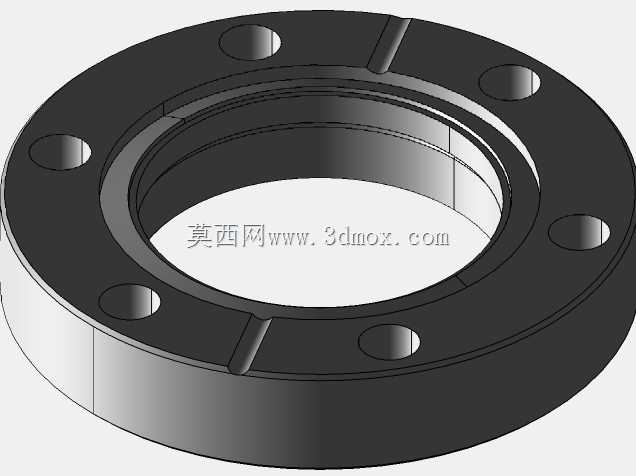

DN40真空法兰带间隙螺栓孔结构

　　该法兰结构主要面向高真空、超高真空管路系统的刚性连接场景，常见于半导体镀膜设备腔体接口、真空获得系统管路对接、科研真空实验台架、低温真空绝热管路以及表面分析仪器的真空腔端位。这类工况对连接界面的漏率控制要求极高，普通常压法兰的密封结构无法满足氦质谱检漏下的低漏率要求，因此CF系列刀口密封法兰成为真空行业的标准连接件。

　　从结构设计逻辑来看，该件采用一体式圆盘锻件加工成型，本体一侧加工出凸起的密封刀口，刀口截面为尖锐直角结构，装配时配合无氧铜密封垫，当周向螺栓按对角顺序逐步施加预紧力后，刀口会压入质地较软的铜垫表面，形成两道连续的环形金属密封线，即便在高温烘烤、管路温差形变、系统持续抽真空的工况下，也能长期维持密封界面的稳定性，不会像橡胶密封件那样出现放气、老化、高温失效的问题。

　　法兰盘周向均匀布置8个贯通螺栓孔，孔位采用间隙配合设计，孔径略大于配套螺栓的公称直径，预留的间隙可以补偿相邻对接法兰之间的微小孔位偏差，也能在装配时微调法兰周向角度，方便管路对位，避免硬对接时出现螺栓别劲、密封面错位压偏的问题。法兰中心为贯通流道，内孔尺寸匹配DN40公称通径，流道内壁做光滑过渡处理，不存在突兀的台阶或死角，既可以降低管路内部的流阻，也能减少真空状态下内壁的放气表面积，避免腔体内出现难以抽除的滞留气团。

　　安装边界方面，该法兰的外圆轮廓、螺栓孔分布圆直径、密封刀口尺寸、法兰本体厚度均严格遵循CF40真空法兰的通用互换标准，可直接和同规格的标准CF法兰、真空阀门、真空观察窗、波纹管组件直接配对装配，不需要额外加工转接结构。装配时需注意密封刀口的防护，磕碰产生的凹痕会直接破坏密封线导致漏点，螺栓预紧要遵循对角分步加载的顺序，保证铜垫受压均匀，避免单侧预紧力过大导致法兰变形、刀口压溃。建模过程中完整还原了法兰的倒角、孔位沉台、端面加工余量特征，可直接用于虚拟装配校验、管路干涉检查、真空系统布局设计，也能作为加工出图的基础参考，帮助设计人员快速完成真空管路的接口匹配，减少非标法兰重复建模的工作量。
