机床操作端球头锁紧调节手柄

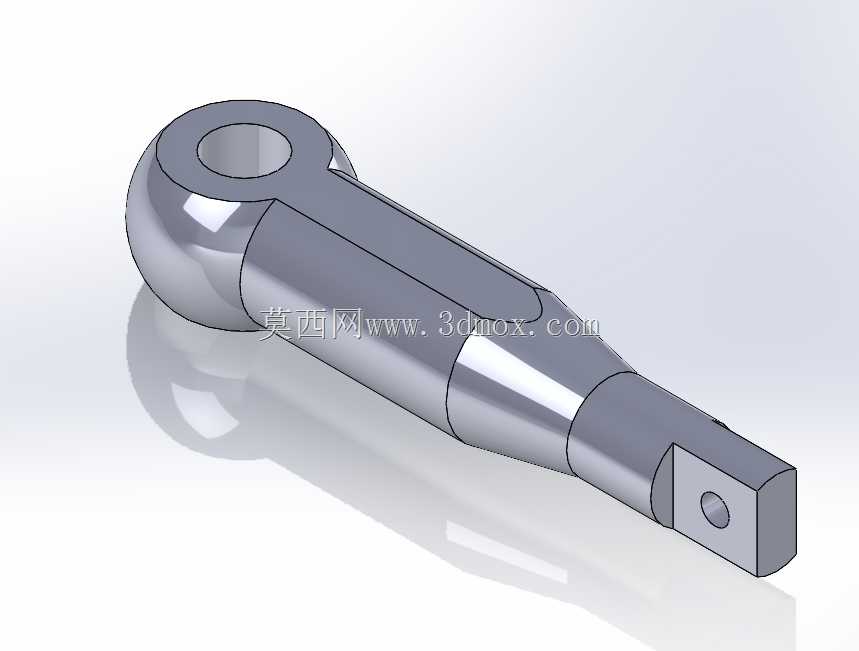

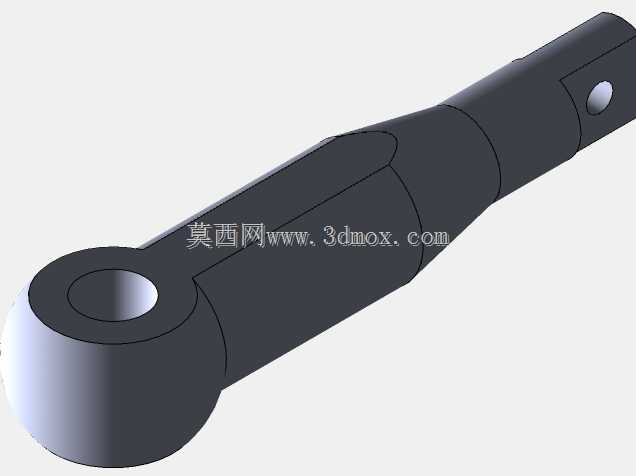

　　该零件属于机床及通用工装设备上常见的手动操作杆件，整体采用一端带球头铰接孔、另一端带扁方锁紧端的长柄结构，主要用于需要人工扳动、锁紧、张紧或位置微调的机构中。球头端的环形头部内置同轴通孔，可通过销轴与设备支座、摆臂或连杆座形成回转连接，使手柄在施力过程中能够随铰接点小幅摆动，避免操作时出现别劲、卡滞。柄身从球头端向末端逐步收窄，中段为圆柱握持过渡区，靠近末端形成锥段和方头，既保证手握区域有足够截面承受扳动扭矩，也让末端连接部位能够嵌入对应槽口或配合锁紧件。

　　从实际装配边界看，球头外径决定铰接区域的最小安装空间，头部厚度与销轴孔直径需和支座耳板宽度、销轴规格匹配；长柄方向延伸后，末端扁方上的小孔可用于穿装销钉、螺钉或弹簧卡件，防止手柄在振动工况下松脱。设计时不能只关注外观曲面，球头与柄身交接处要保留连续过渡，减少应力集中；锥段到方头的变化区域则需要兼顾铣削加工可达性，避免出现刀具无法清根的狭小内角。末端方头的两个平行面承担扭矩传递，平面度和对称度会直接影响扳动时的受力均匀性。

　　在车床、夹具、调节架、张紧装置等场景中，这类手柄通常不承受连续高速载荷，却频繁承受人工冲击式扳动力，因此结构上要求头部孔位耐磨、柄身具备一定抗弯能力。三维建模时可先建立回转主体，再通过拉伸切除形成末端扁方和销孔，球头外表面与圆柱柄部之间采用顺滑搭接，保证渲染和后续工程图剖切都能清晰表达壁厚关系。装配校核阶段应重点检查手柄最大摆角范围内是否与防护罩、导轨面或相邻紧固件发生干涉，同时确认人手握持段长度满足操作力矩需求，使锁紧动作既省力又不会因杠杆过长造成误碰。
