带安装法兰的球头支承定位构件

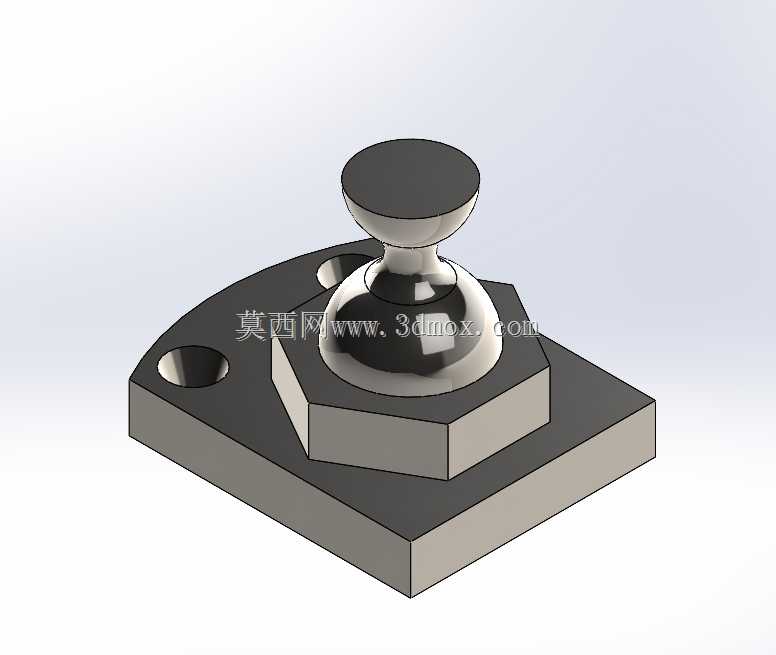

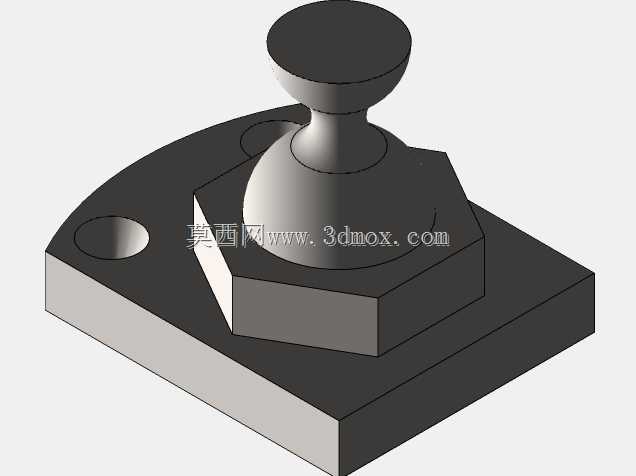

　　这套支承定位构件的结构围绕“底部可靠固定、中部逐级承力、顶部球面接触”的逻辑展开，最下方是一块近似菱形的安装底板，板体两端预留沉头安装孔，装配时紧固件头部可沉入孔内，不会在底板底面形成凸起，保证构件放置后贴合基准面。底板上方叠加六边形过渡台，台肩形成明确的轴向定位面，既分散顶部载荷向底板传递的应力，也方便加工时找正、装夹。过渡台向上延伸出缩颈段，再衔接半球形回转体，最顶端设置小直径圆盘式球头端面，整体轮廓从宽底座逐步收束至顶部接触点，受力路径连续无突变。

　　从实际工装场景看，这类构件常布置在夹具支承板、焊接工装台面、检具基准座或者轻型变位机构上，顶部球面可作为工件毛坯面的自适应接触点：当工件底面存在轻微平面度误差时，球面接触能避免刚性尖点压伤工件，也可配合压块形成侧向定位、顶紧约束。底板的两孔安装间距属于紧凑型边界，适合在工装台面空间有限、需要多点排布支承钉的位置使用；六边形台肩可供扳手夹持，在装配调试时能够直接锁紧防转，不需要额外加工扁位。

　　建模时需要重点控制几处几何关系：底板沉孔与底面必须保证同轴，孔口倒角不能过大，否则会减少有效支承面积；六边形台与底板之间的结合面应保留清晰棱边，便于在工程图中标注高度方向尺寸；半球与缩颈衔接处建议设置圆滑过渡，降低热处理或受载时的应力集中；顶部圆盘端面与球头中心的同轴度会直接影响接触稳定性，若用于精密检具，还需在图纸上补充端面跳动和球面轮廓要求。外形尺寸方面，底座宽度决定最小安装孔距，顶部球头高度则决定工件被支承后的抬起量，选型时要核对周边压板、夹紧器的运动空间，避免球头与夹紧元件发生干涉。

　　该结构没有复杂内腔或异形曲面，特征层次清楚，适合作为机床夹具支承件、模块化工装附件的三维设计参考，也可用于演示从安装基准到工作端的受力传递、沉孔装配、台肩定位等典型机械结构处理方式。
