L型立式铰接安装支座结构设计

　　这款L型折弯式铰接支座，是机床周边工装、小型设备机架以及工位辅具上十分常见的连接承载构件，整体采用等厚板材一体成型思路搭建，没有多余的拼接焊缝，在中小载荷的工位限位、摆杆铰接、护罩挂载场景里适配性很强。

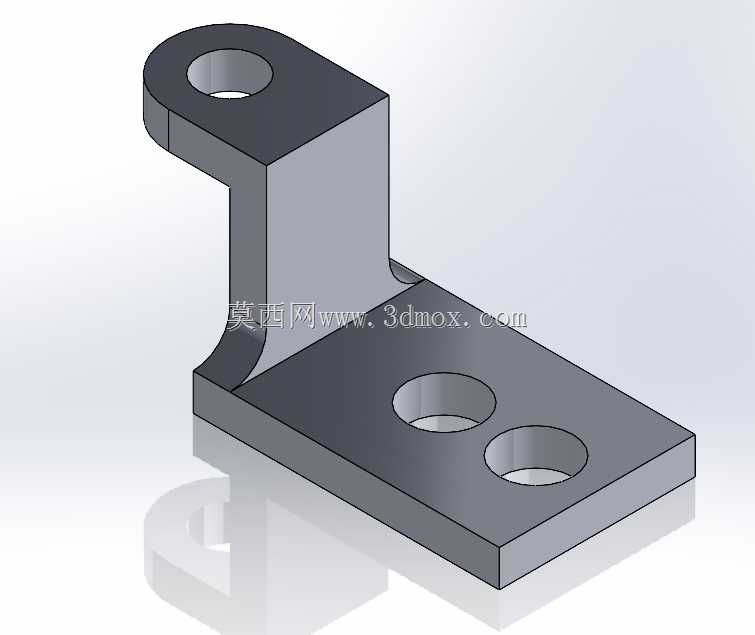

　　从安装边界来看，底部是一块水平延展的矩形安装底板，板面上开设两个同轴排布的圆形通孔，孔位沿底板长度方向居中布置，作业时可直接穿过内六角螺栓或者沉头螺钉，把整个支座锁固在机床床身台面、型材机架立面或者焊接预制基板上，两个孔的间距预留了足够的扳手操作空间，现场装配时不需要额外避让相邻管线。底板的厚度经过载荷校核，在承受上端铰接点的径向拉扯与小幅倾覆力矩时，不会出现板面翘曲变形，底板底面全程做平，和安装基准面贴合后可以消除装配间隙，避免支座工作时出现窜动。

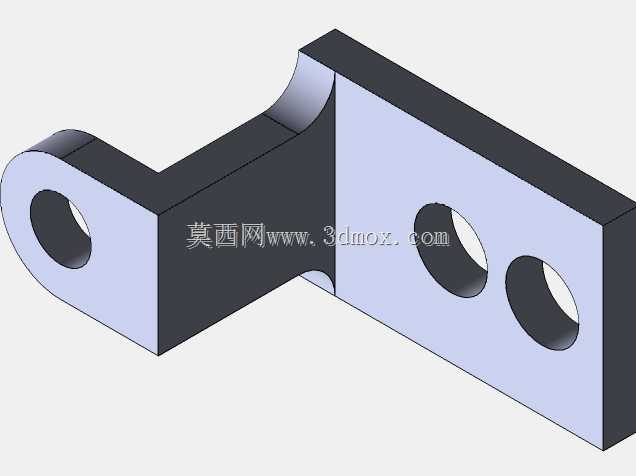

　　竖直立板从底板的一侧垂直向上延伸，立板和底板的交接转角处做了平滑的圆弧过渡，这个过渡结构不是单纯的外观处理：一方面板材折弯成型时圆角可以释放内应力，避免转角处出现应力集中开裂；另一方面支座承受上端吊点的交变载荷时，圆角可以把力流顺畅分散到底板整个承载面上，不会在直角交接位置形成应力断层。立板顶端向外延伸出一段带孔的铰接耳板，耳板上加工出一个完整的同轴通孔，这个孔就是整个构件的核心功能位：现场可以穿入销轴、铰链螺栓或者带衬套的铰接轴，用来连接摆臂、拉杆、防护门联动杆或者小型气动元件的活动端，耳板的厚度和孔径匹配常规的标准销轴规格，不需要单独定制异形连接件。

　　设计过程中优先考虑了装配工艺性：整个零件没有复杂的曲面特征，所有孔位都是直通孔，既可以用板材激光切割后折弯成型，也可以直接用整块方料铣削加工，小批量试制时下料速度快，大批量生产时折弯工序一致性好。立板的高度尺寸经过适配，顶端铰接孔的中心到底板安装面的距离，刚好覆盖多数小型机床附件的铰接高度需求，不会因为立板过高导致整体刚性不足，也不会因为立板过矮让相连的摆杆和底板发生运动干涉。

　　在实际设备布局里，这类支座常被用在CA系列普通车床的冷却管挂载、防护门联动铰链、行程开关触发摆杆的支撑位，也可以在自动化工作站里作为传感器安装支架、小型拖链的端部固定座使用。构件整体没有突出的锐边，所有外露棱边都做了倒角处理，车间人员调试设备时不会被剐蹭，铰接耳板的孔口位置预留了衬套安装余量，长期往复摆动的工况下可以压入铜衬套来降低销轴磨损，后期维护只需要更换衬套，不需要整体替换支座，运维成本很低。底板的两个安装孔周边预留了沉头坑位空间，锁固螺栓后螺栓头不会高出底板表面，支座上方排布其他零部件时不会发生干涉，整体结构紧凑，占用安装台面的面积极小，在设备内部狭小的装配空间里也能灵活布置。
