CA6140车床多孔法兰盘连接端盖

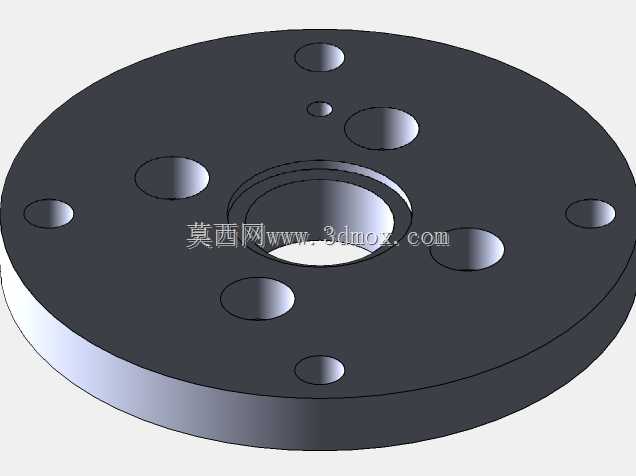

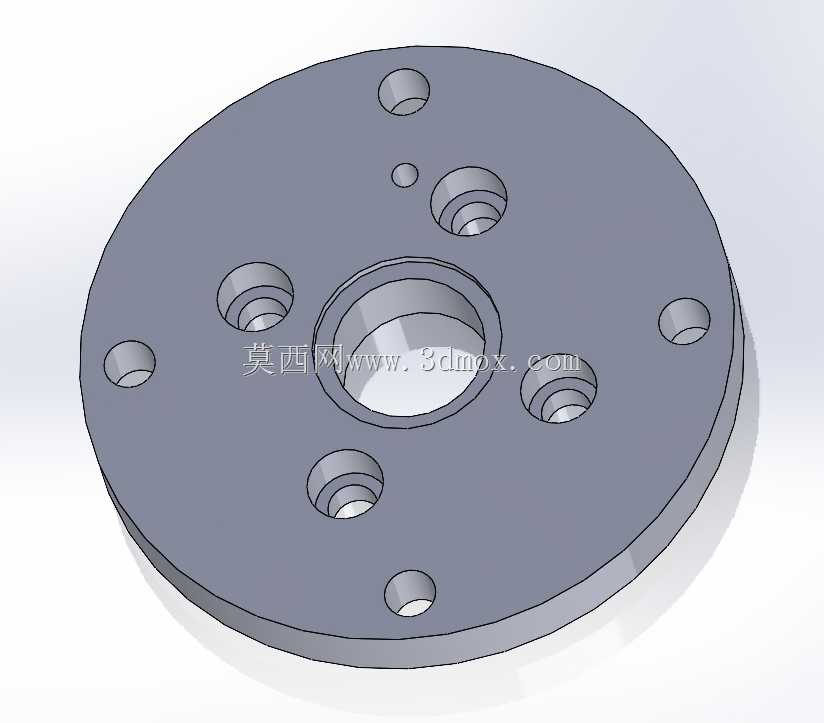

　　这款盘类零件是CA6140普通车床主轴箱传动系统里的配套连接端盖，日常在车间设备维保、老旧车床备件测绘替换、机床传动结构教学拆解场景中使用频率很高。零件整体为扁平圆盘构型，中心开设大直径阶梯通孔，该孔位用于避让主轴轴段或者配套轴承外圈，孔壁的阶梯台肩可直接抵住轴承端面，承担轴承轴向定位的作用，限制轴承运转过程中的轴向窜动，保证主轴回转精度稳定。盘面上非均匀分布多组不同孔径的沉头孔与小直径光孔，沉头孔用于穿装内六角紧固螺钉，将端盖锁紧固定在箱体侧壁的对应螺纹孔位上，沉孔结构可让螺钉头部完全沉入盘面以下，不会突出端面干涉周边回转零件；零散分布的小光孔可作为定位销孔，装配时穿入圆柱销完成端盖周向定位，避免螺钉受剪切载荷，

　　也能保证端盖拆装后位置重复精度一致。设计时盘体厚度控制在合理范围，既保证足够刚性承受轴承运转带来的轴向作用力，压紧轴承时盘面不会发生翘曲变形，又不会过度占用箱体外部安装空间。外圆轮廓与箱体安装止口形成小间隙配合，装配时可快速对中，不用反复调整盘体位置。盘面各孔位的位置度公差围绕中心主轴孔排布，紧固孔沿圆周方向的角度偏差控制在装配允许范围内，保证螺钉可以顺利穿入箱体螺纹孔，不会出现别劲滑牙的问题。零件两个端面都要求较高平面度，贴合箱体的端面在锁紧后可以完全贴实箱体结合面，既能够阻挡箱体内润滑油从结合面缝隙渗漏，也可以阻挡外部车间的切屑、灰尘进入箱体内部污染润滑油、磨损轴承滚道。中心孔的内径尺寸根据配套轴承外径匹配，

　　台肩的高度刚好抵住轴承外圈端面，不会触碰轴承保持架影响轴承正常转动。这类端盖在车床长期运行后，常因为密封老化、螺钉孔滑丝、端面磕碰变形需要更换，建模时完整还原所有孔位的阶梯深度、沉孔倒角、外圆边缘的去毛刺倒角，加工时可以直接参考模型编制车削、钻孔工序，装配时也能提前核对所有安装孔位和箱体、轴承的匹配关系，避免备件加工完成后出现孔位不对、止口配合过紧无法装回的问题，盘体上多余的小孔也可作为润滑油路的通油孔或者传感器安装预留孔，拓展不同改装场景下的使用需求。
