CA6140车床用环形橡胶密封垫圈

　　在普通卧式车床的日常运维与改造工作中，主轴箱、溜板箱以及进给机构的接合面密封始终是容易被忽视却直接影响设备寿命的环节。这套环形橡胶密封件正是围绕CA6140系列车床的典型密封点位展开建模，用于填充回转部件与箱体端盖之间的环形间隙，阻挡切削液、润滑油外泄，同时阻止外部铁屑、粉尘进入轴承腔。

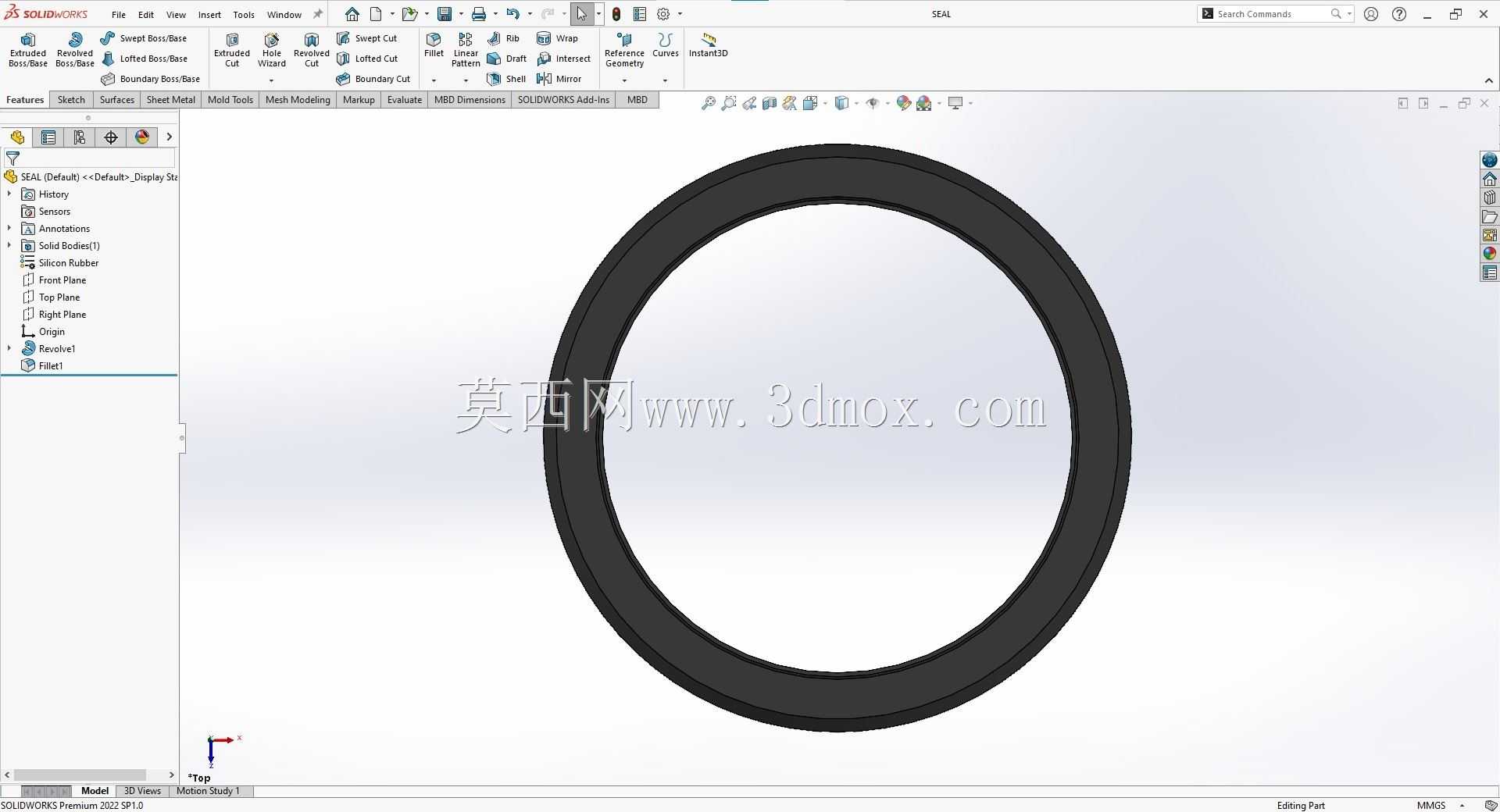

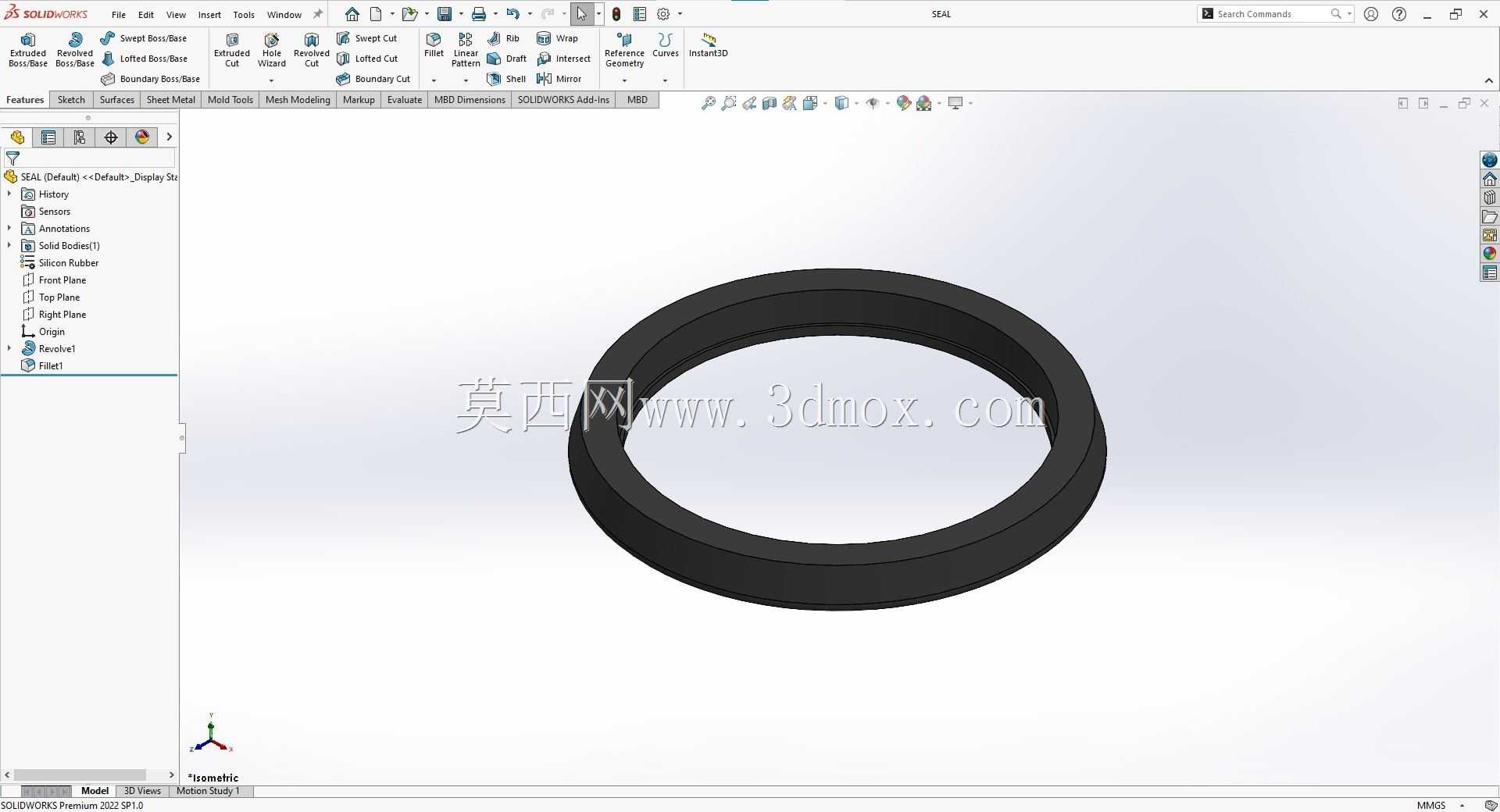

　　从结构上看，零件整体呈扁平圆环形态，截面近似矩形，内外圆柱面为主要配合面，上下端面承担轴向压紧。建模时先以回转特征生成主体，再对棱边做轻微倒角处理，避免装配时橡胶被金属锐边切割。这种截面形式兼顾了径向抱紧与端面贴合，在端盖预紧力作用下能够产生均匀的弹性变形，形成连续的密封带。

　　实际选型中，密封件的内径需要与穿过端盖的轴颈保持适度过盈，外径则嵌入端盖的密封槽内，过盈量通常控制在橡胶材料可弹性补偿的范围内。过盈过小会在轴跳动时出现微缝隙，导致渗漏；过盈过大则会加剧唇口磨损、增大回转阻力。因此在三维环境中核对轴径、槽宽、槽深以及端盖压紧行程，是保证密封可靠的前提。

　　橡胶材料本身具备良好的弹性与耐油性，能够适应车床润滑系统中长期接触矿物油的工况。相比刚性垫片，它对结合面的加工误差、轴的微小偏摆以及热胀冷缩都有更强的补偿能力；相比复杂唇形油封，这种平环结构加工简单、装拆方便，适合低速、中温且以静密封或微动密封为主的部位。

　　布置安装边界时，需要重点确认密封槽的轴向空间。端盖拧紧后，橡胶环被压缩至设计高度，既不能因空间过大而失去压紧力，也不能因空间过小而被压溃。模型中圆环的厚度、径向宽度和倒角尺寸都应与端盖沟槽、轴肩位置一一对应，避免与相邻轴承、挡圈或锁紧螺母发生干涉。

　　在车床运行场景里，这类密封件虽然体积不大，却关系到箱体油压稳定、导轨润滑清洁以及现场作业环境。把它放入整机装配中进行干涉检查，可以直观看到密封环与轴、端盖、箱体孔的配合关系，也便于在维修测绘时快速判断沟槽尺寸是否磨损、密封件是否老化失效，从而为备件加工和设备保养提供可靠的几何依据。
