CA6140车床长条形安装固定支撑板

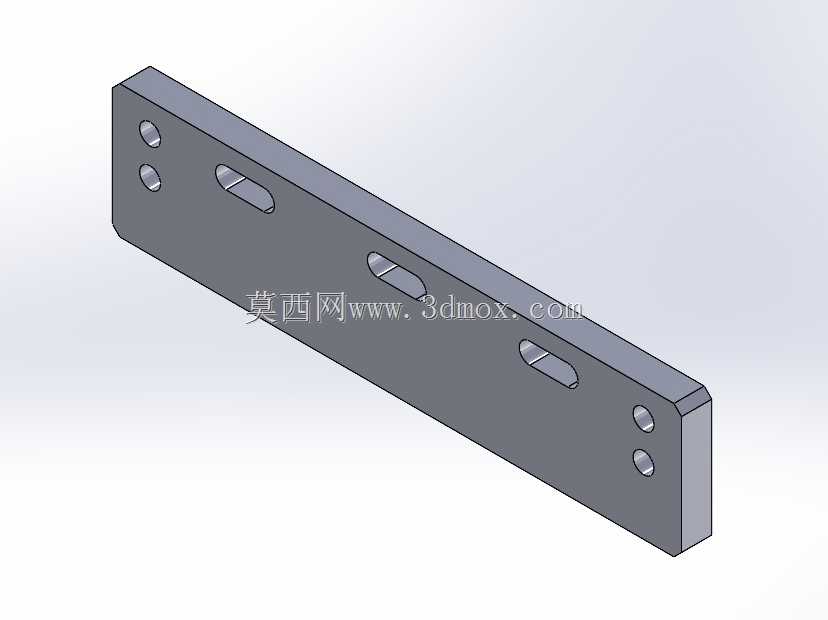

　　这块长条形金属安装板属于CA6140普通车床改造与工装配套场景里的基础支撑构件，日常在机床外围加装检测元件、排布辅助油路、固定小型限位挡块或者挂载走线拖链时，经常需要这类非标过渡板来填补床身原有安装孔位和新增部件之间的适配缺口。板件整体采用等厚度矩形钢坯加工，长宽比例较大，厚度方向预留了足够的刚性余量，即便在悬臂挂载小型阀组或者承受侧向走线拉力时，也不会出现明显挠曲变形。板体两端各加工了一组同轴圆形通孔，孔位沿板厚方向完全贯通，装配时可以直接用内六角螺栓穿过孔位，把整块板锁紧在床身侧壁、溜板附加支架或者机床防护门的预埋安装面上，两端孔的中心距经过匹配校核，和CA6140床身常见的侧向预留螺孔间距对齐，

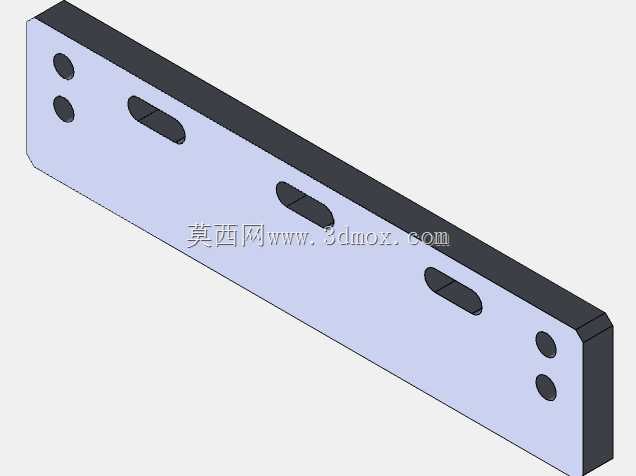

　　不需要现场二次扩孔就能完成初定位。板身中段沿长度方向均匀开设了三个长圆形腰型槽，槽的走向和板件长边保持平行，这种槽型设计给后续安装部件留出了连续的位置调节余量：当加装行程开关需要微调触发位置、固定管路管夹需要适配不同管线排布间距、或者安装小型传感器需要对齐检测面时，螺栓可以在腰槽内沿长度方向滑动，调整到合适位置后再锁紧螺母，完全不用在板面上重新钻孔，大幅降低现场改装的加工工作量。从建模思路来看，这块板的特征全部采用机加工常规工艺实现，所有外棱边都做了小尺寸倒角处理，既去除了切割下料产生的锋利毛刺，也避免装配时刮伤操作人员的线缆和手套；板面没有多余的凸起或者复杂曲面，毛坯可以直接选用标准热轧钢板，

　　通过激光切割或者数控铣削一次性完成所有孔槽加工，加工成本低、生产周期短，完全适配车间单件小批量的工装制作需求。安装边界方面，板件底面为完整平面，和被安装的支撑面可以实现全接触贴合，不会出现局部悬空导致的锁紧应力集中；腰型槽的宽度匹配常用的M6、M8紧固螺栓，槽两端的半圆做了光滑过渡，不会出现应力集中开裂的隐患；两端圆孔的沉孔余量也可以根据安装需求加工沉头座，让螺栓头部完全埋入板内，保证板件外侧表面平整，不会突出的螺栓头干涉周边移动部件。在实际车床运维场景里，这类支撑板还可以充当小型附属机构的转接底座，比如加装冷却喷嘴支架、挂载独立润滑泵、固定安全门联锁开关都可以通过这块板完成过渡，替代了临时焊接角钢的粗糙做法，后期拆卸调整也更加方便，重复装配精度远高于现场焊装的临时构件。
