立式双槽滑轮导向支撑座结构设计

项目分类:通用机械零部件 发布时间:2023-10-07 ID:713439
  • 立式双槽滑轮导向支撑座结构设计
  • 立式双槽滑轮导向支撑座结构设计
  • 立式双槽滑轮导向支撑座结构设计
  • 立式双槽滑轮导向支撑座结构设计
  • 立式双槽滑轮导向支撑座结构设计
  • 立式双槽滑轮导向支撑座结构设计
  • 立式双槽滑轮导向支撑座结构设计

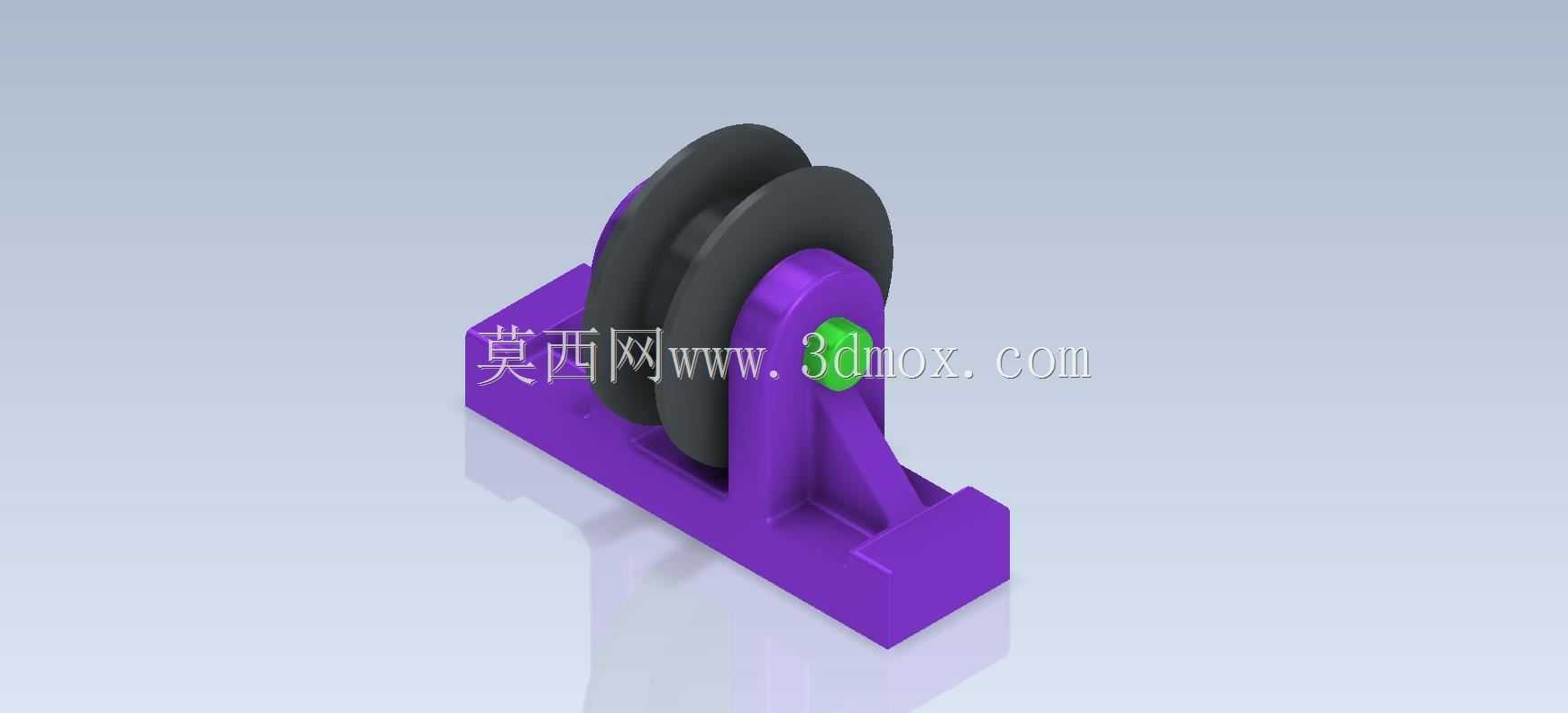

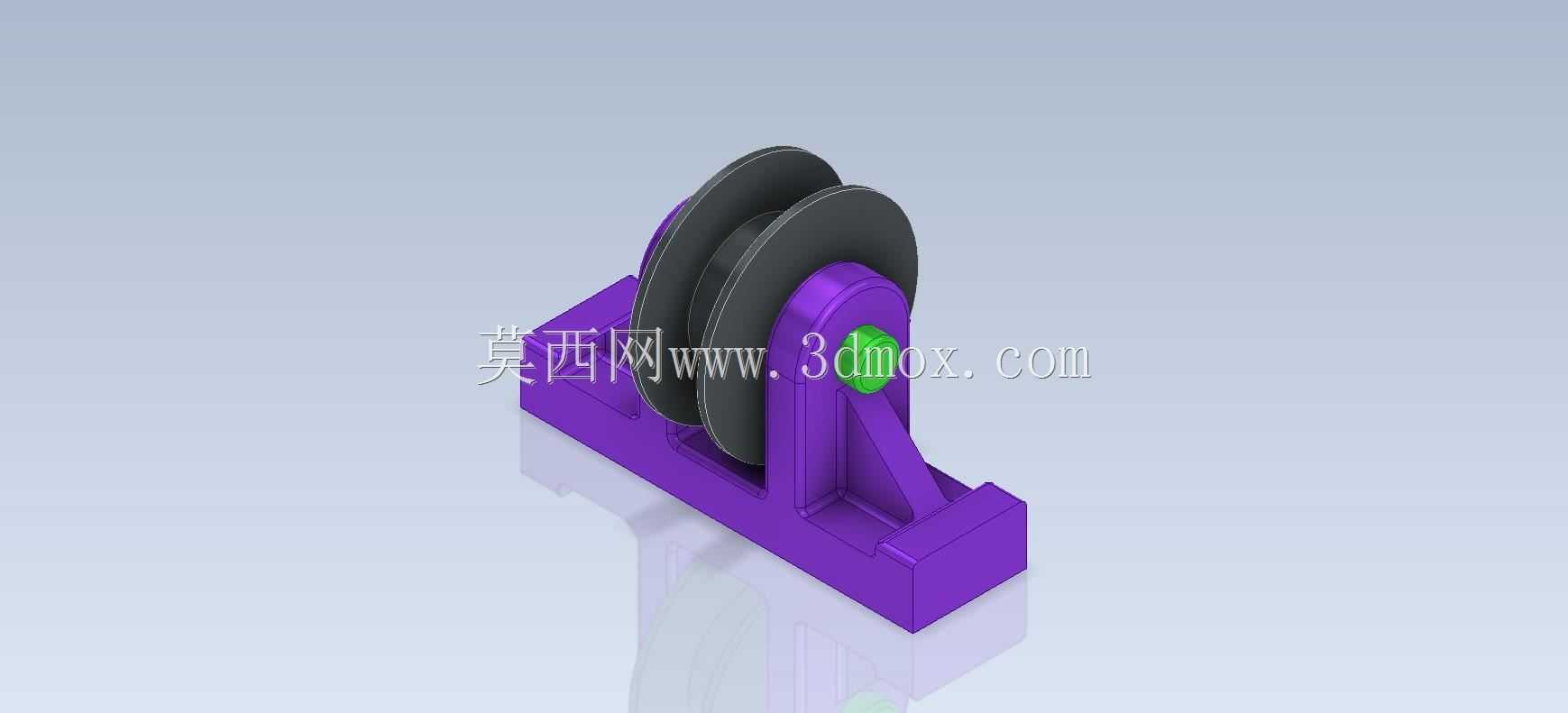

  这套滑轮支撑结构常见于车间轻型物料牵引、小型输送线张紧、手动吊具导向以及实训台传动布局中,核心作用是把柔性绳索或细钢丝绳的走向约束在固定轮槽内,同时将轮轴承受的径向载荷平稳传递到底座安装面。实际布置时,底座不是孤立零件,它要先落在型材台面、焊接机架或者设备侧板的水平基准上,再通过两端沉孔完成螺栓固定;如果安装面存在焊接变形,底座长槽方向还能补偿少量孔位偏差,避免强行装配让支架侧板产生内应力。

  从受力路径看,绳索压在轮槽后,载荷先经滑轮轮毂传到中心销轴,再由两侧立式立板分担,最后顺着加强筋扩散到底板。两侧立板间距决定了滑轮的轴向窜动量,间隙过小会在热胀或者粉尘堆积时出现卡滞,间隙过大则会让滑轮运行偏摆、绳体磨槽边。模型里双槽滑轮的配置适合两根绳体平行导向,也可以单绳绕行实现换向;轮槽圆弧需要和绳径匹配,槽底过浅容易脱绳,槽壁夹角过大会挤压绳股,缩短绳索寿命。

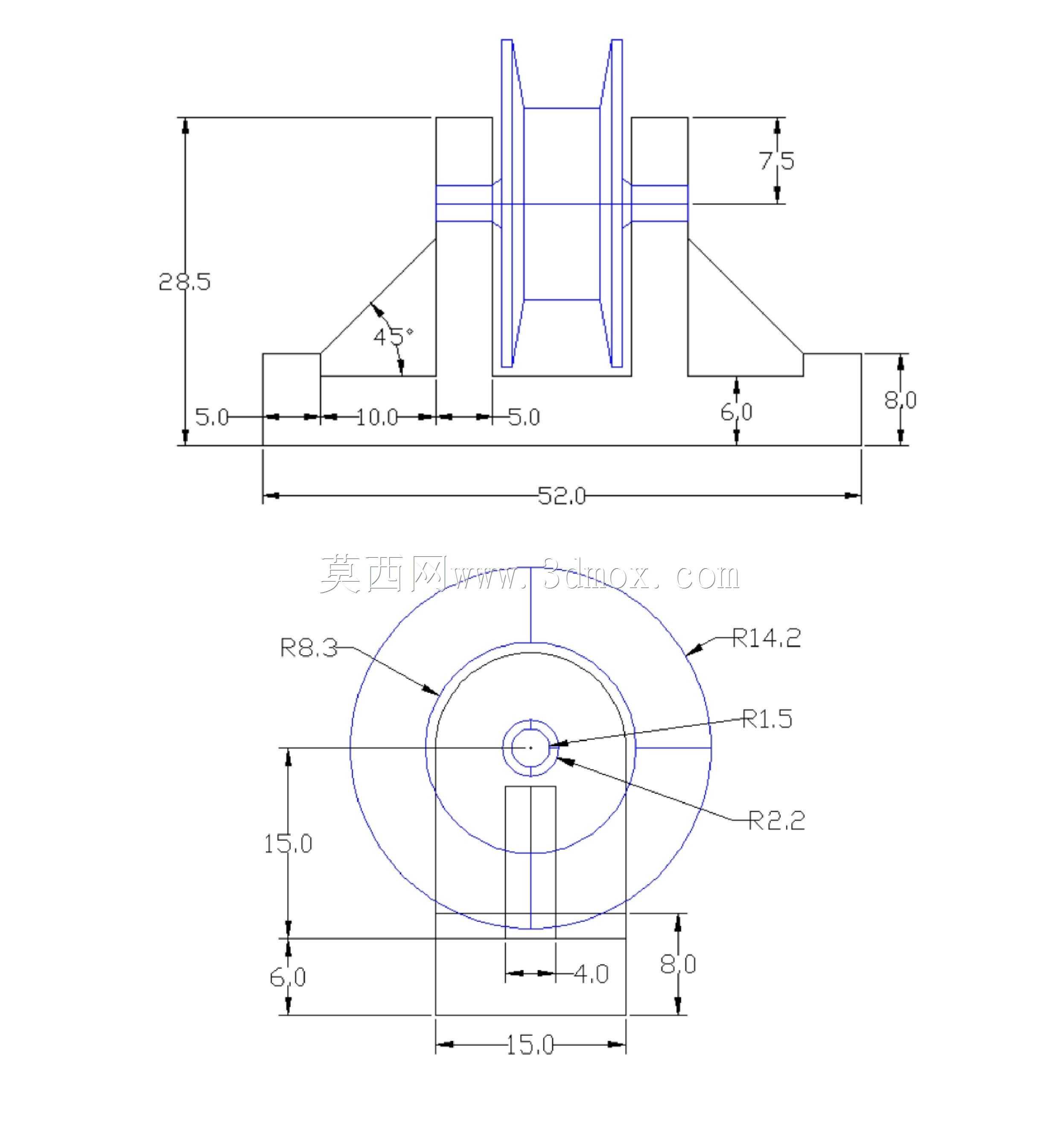

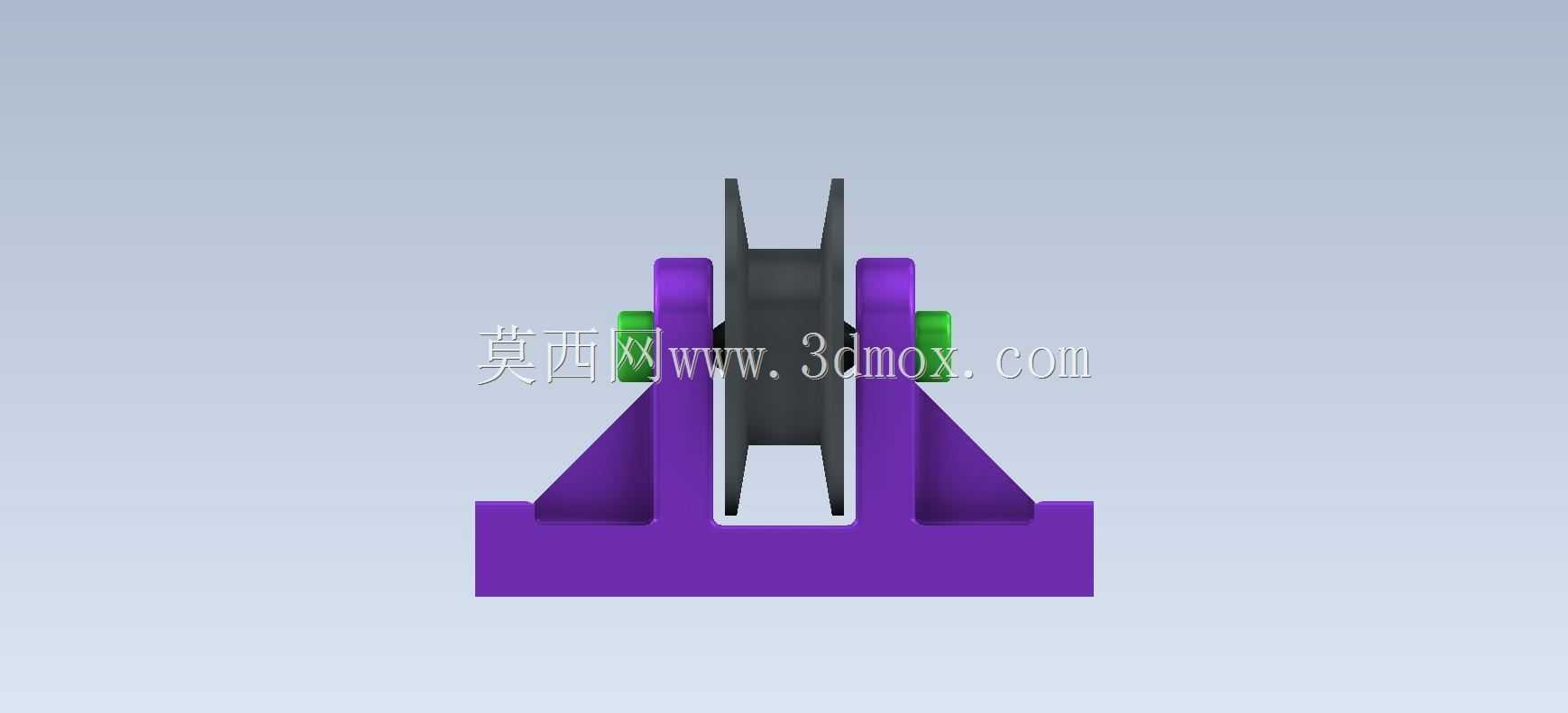

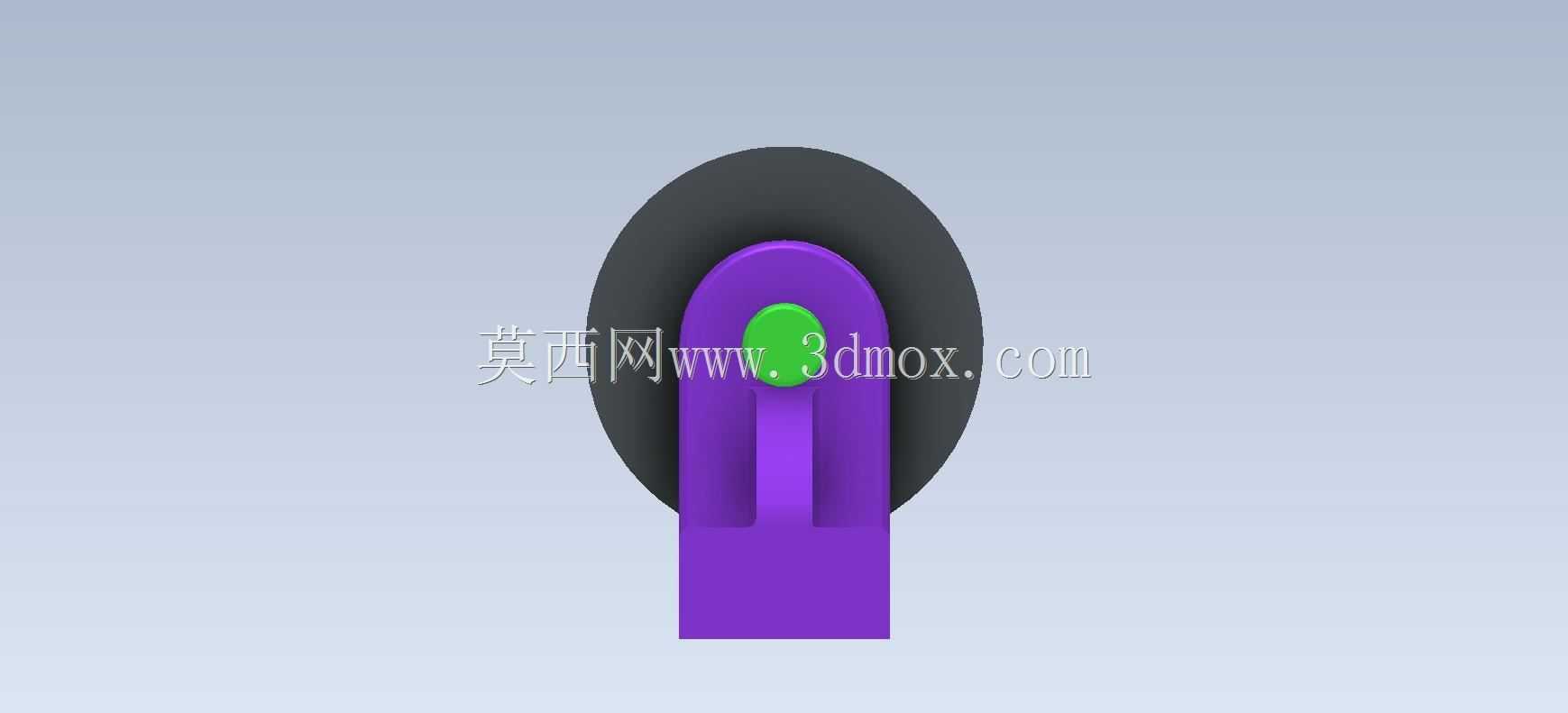

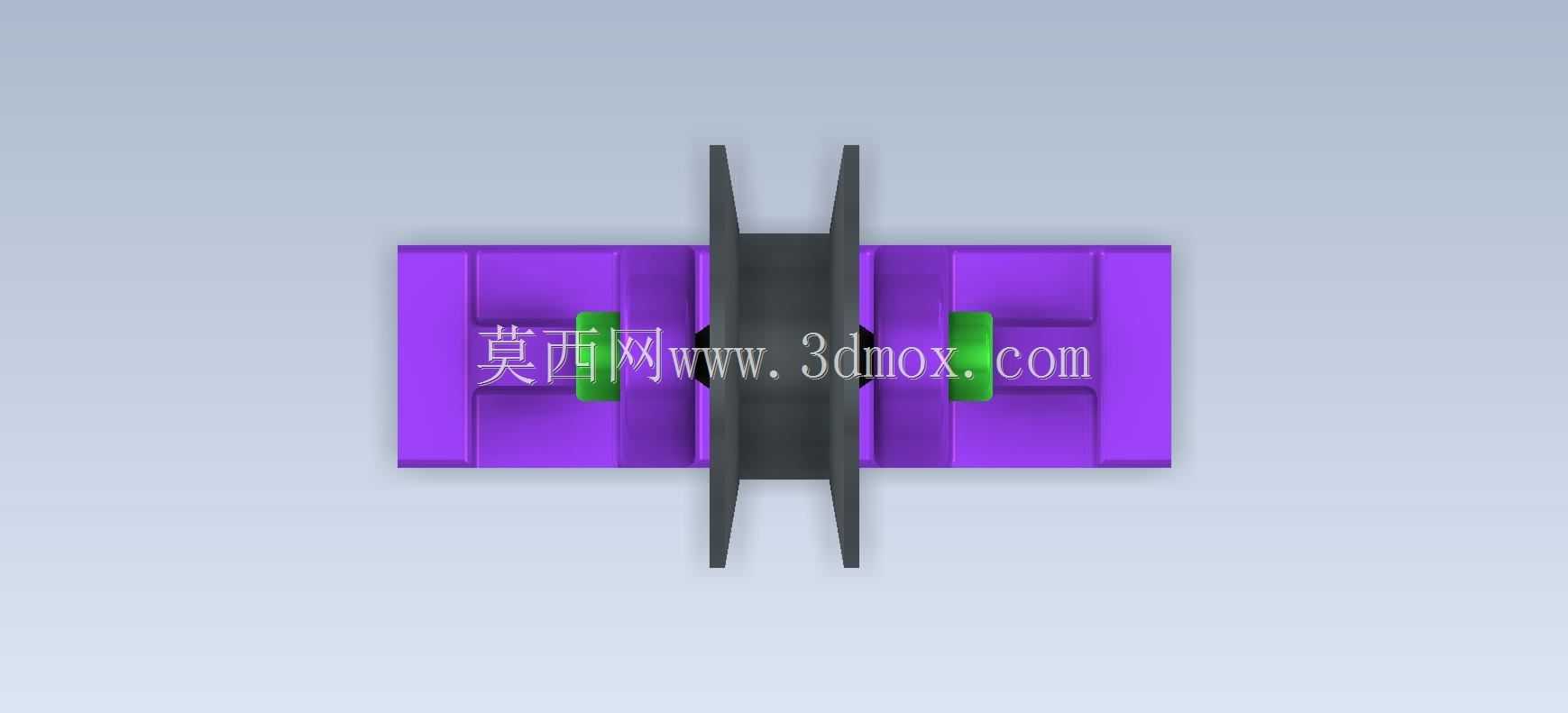

  设计思路上,底板采用长条承载形式,前端留出挡边与安装孔位,后端通过立板抬高滑轮中心,使绳索进出时不与底板干涉。立板侧面增加三角形加强筋,并不是为了单纯增加外观体量,而是控制侧板在侧向拉力下的开合变形;销轴端部的绿色紧固件用于轴向限位,装配后要保证滑轮能自由转动,同时不能出现明显轴向窜动。外形边界方面,底座长度方向决定整机固定跨距,宽度方向要避开相邻导轨、电机或护罩;滑轮最高点决定绳索过线高度,现场选型时需结合牵引点高度、绳轮包角和维护空间一起校核。

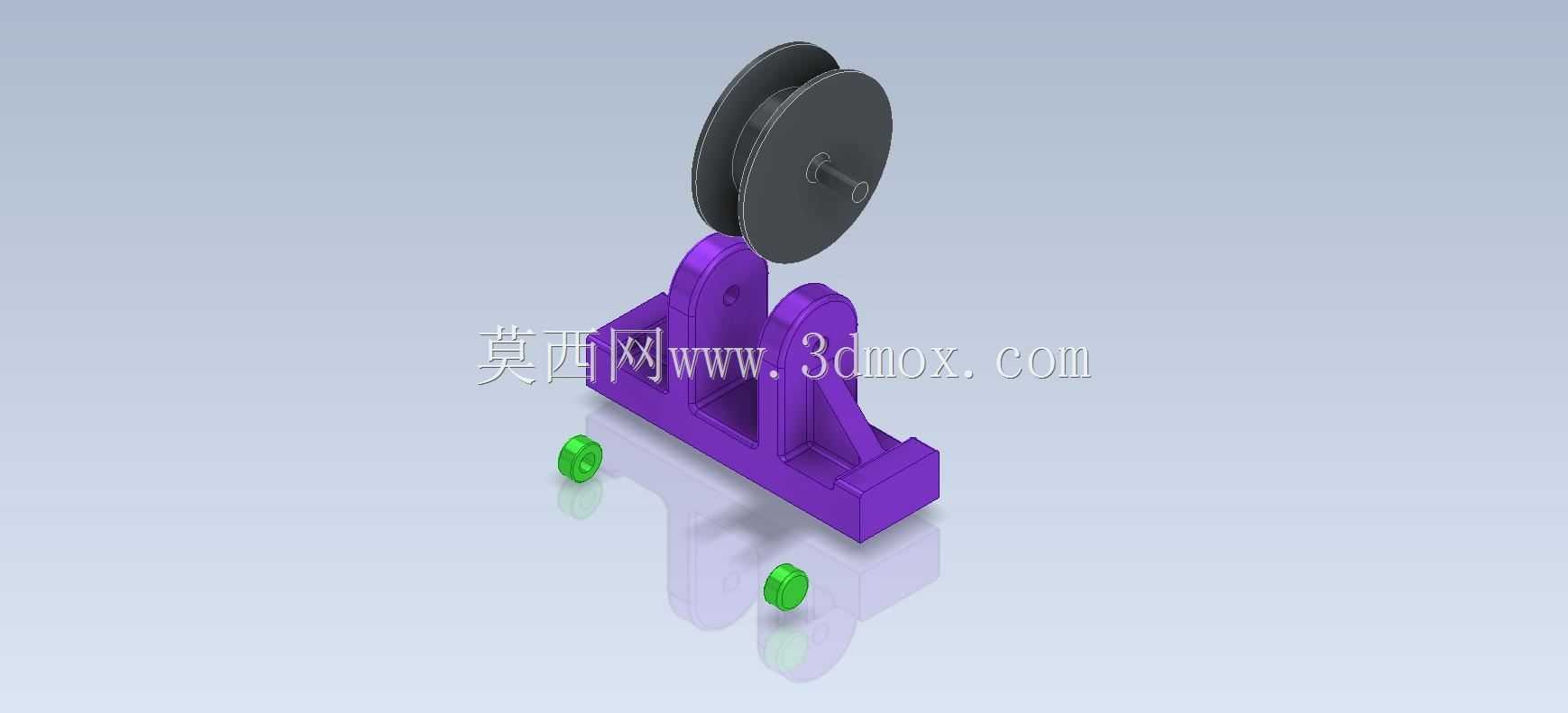

  建模时可先按安装面确定底板草图,再拉伸立板并切除销轴孔,滑轮部分单独建立轮槽回转体,最后按装配关系检查轮槽与立板、紧固件与侧板之间的间隙。对初学者而言,这个案例能同时练习拉伸、回转、加强筋、阵列孔和装配约束,也能理解导向件不是只看外形,绳径、包角、轴孔强度和安装基准都会影响最终使用稳定性。
