工业罐体双缆线牵引收放工位装置

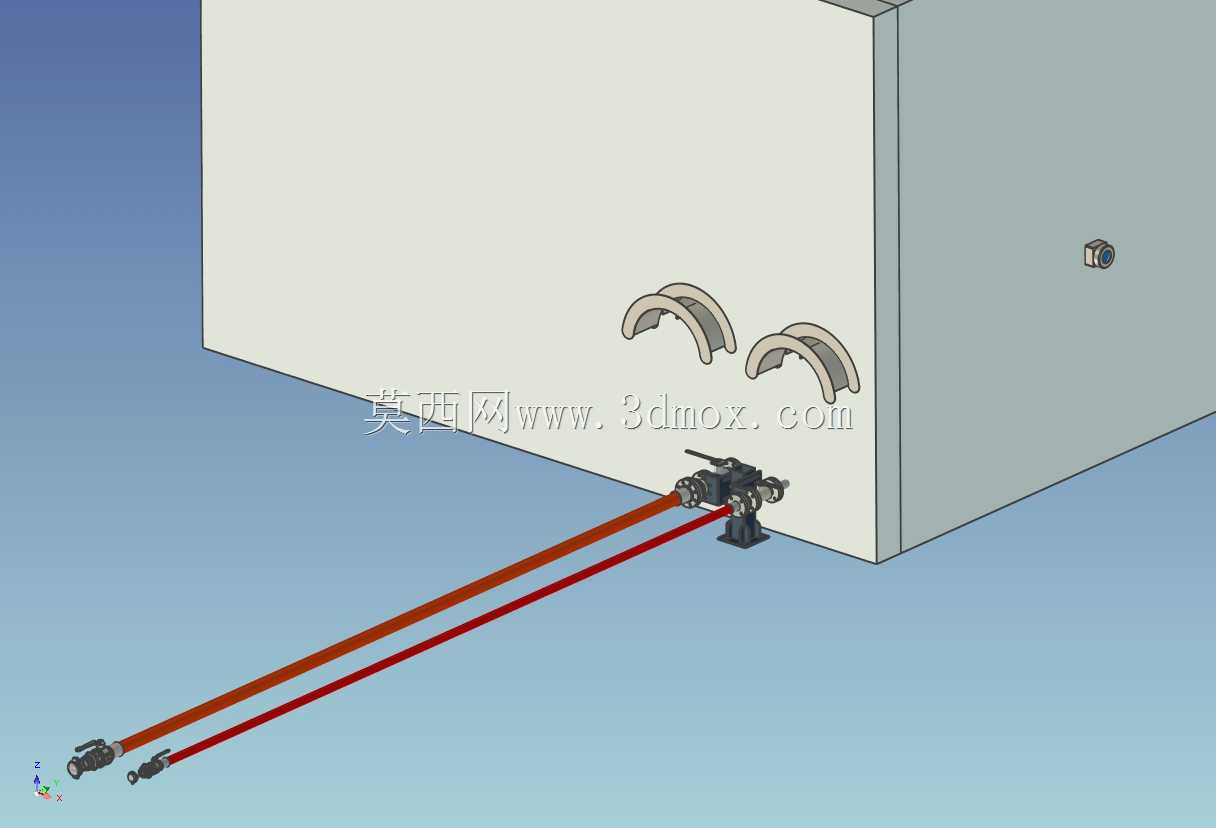

　　这套工位装置面向大型工业储料罐体周边的长距离缆线布设、牵引与收放作业场景，常见于车间物料存储区、流体加工工段的罐体配套辅机布局中，核心作用是为两根并行的柔性缆线提供稳定的牵引动力与走线导向，替代人工拖拽长缆的低效作业模式，避免缆线在地面拖拽出现外皮磨损、弯折打结的问题。装置整体分为罐体侧固定基座、双牵引执行端头、长距走线导向件三个部分，罐体侧的安装基座直接贴合立式罐体的侧壁底部定位，基座上预留了与罐体侧壁预埋件匹配的安装孔位，安装时无需在罐体承压壁面上额外开孔，不会破坏罐体的密封与结构强度，基座的支撑脚做了加宽处理，可抵消缆线牵引过程中产生的反向拉力，避免装置运行时出现移位晃动。双牵引执行端头布置在远离罐体的走线末端，

　　端头内置两组独立的牵引夹持结构，可分别卡固两根缆线的端头，牵引过程中两根缆线保持平行间距，不会出现互相缠绕的情况，端头的夹持口做了圆弧过渡处理，夹持接触面铺设柔性垫层，夹紧时不会压伤缆线外层护套。连接罐体基座与末端端头的两根长导向杆为缆线提供全程的走线支撑，缆线沿导向杆上方排布，全程脱离地面，既可以避免车间通行的叉车、作业人员剐蹭缆线，也能让缆线收放过程中保持顺直状态，不会出现局部弯折应力集中的问题。罐体侧壁上方配套设置了两个弧形缆线导向架，导向架的圆弧曲率和缆线最小弯曲半径匹配，缆线从罐体内部引出时先搭在弧形导向架上，再沿长导向杆延伸至末端牵引端头，从走线源头避免缆线引出位置出现直角死折。装置的整体布局沿罐体侧壁向外线性延伸，

　　横向占用宽度仅和双缆的设计间距匹配，不会过多占用罐体周边的操作通行空间，安装边界可根据车间现场的罐体到作业点位的实际距离调整长导向杆的拼接长度，适配不同走线距离的使用需求。结构设计上所有受力部件都采用型钢焊接成型，焊接位置做了应力释放处理，长期承受牵引拉力不会出现结构变形，各连接位置采用标准紧固件装配，后期维护时可快速拆分牵引端头、导向架等部件，更换磨损的夹持垫层或者导向配件，装置整体无需复杂的配套管线，仅需固定就位后即可配合罐体的缆线布设作业使用，适配多种工业罐体的外设缆线安装、定期收放检修的作业需求。
