菱形多孔防滑承托垫板结构设计

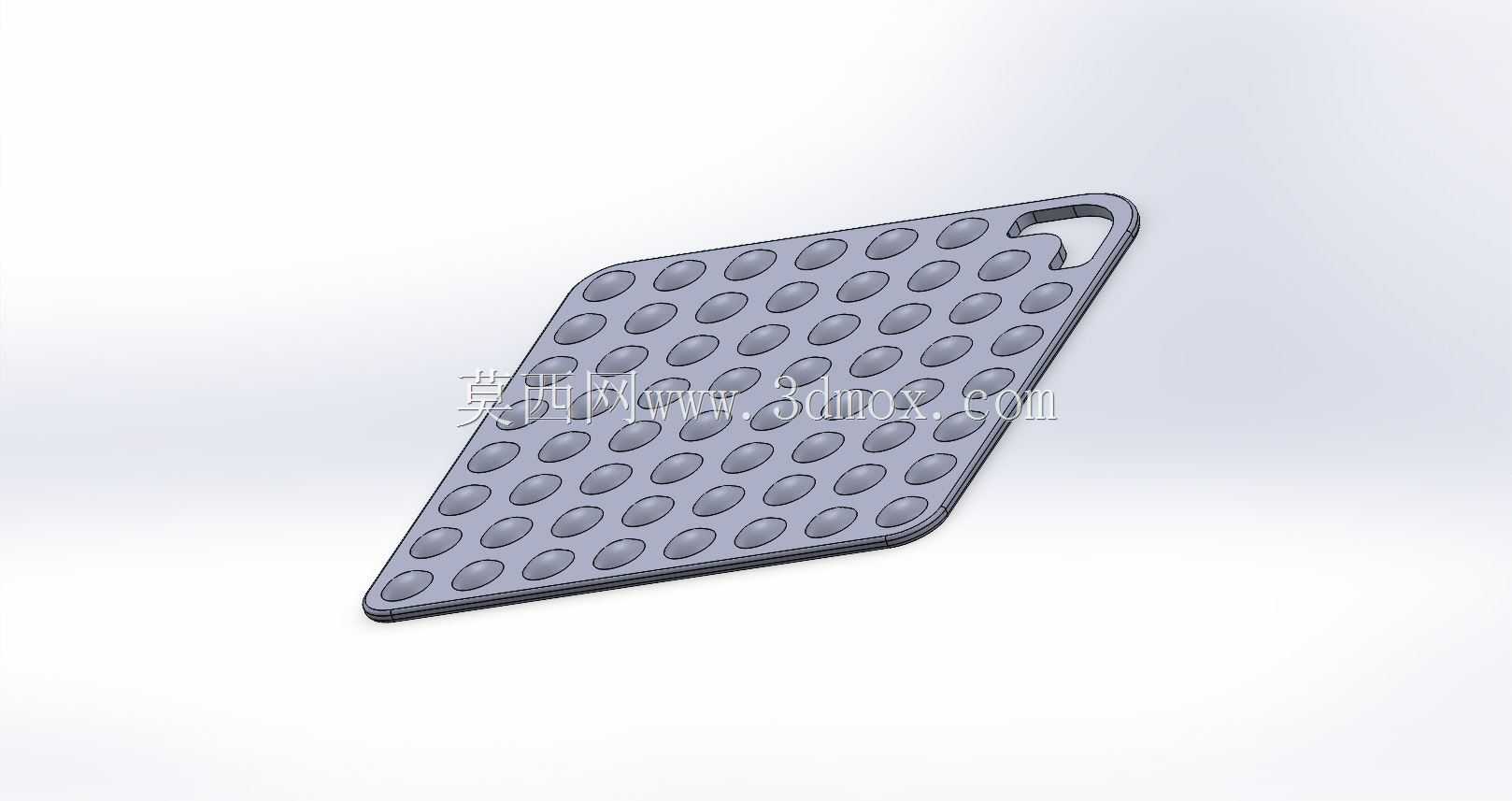

　　该件属于薄板类承托与防滑构件，整体轮廓采用菱形布置，板体边缘做连续圆角过渡，既降低手持或搬运时的锐边风险，也便于在有限台面内按斜向方式摆放。板面上规则分布多排圆形凸点，凸点按行列交错形成稳定支撑面，可在物件放置时增加接触摩擦，减少滑移；凸点之间保留平整区域，使载荷能够分散到整块板体，而不是集中在少数接触位置。端部设置长圆形挂孔，孔位靠近板边并通过局部加厚式轮廓保证开孔后的强度，使用结束后可悬挂收纳，适合工位、检验台、装配辅助区等场景。

　　从结构思路看，这类垫板并不追求复杂装配关系，而是通过薄板本体、阵列凸点和端部挂孔三个特征完成功能组合。板面凸点高度不宜过大，过高会使被承托物件产生明显晃动，过低则防滑效果不足；凸点直径与间距需要兼顾支撑密度和清洁便利性，间距过密会增加杂物滞留，间距过疏又会降低摩擦接触点数量。外轮廓圆角半径应与板厚协调，避免尖角处应力集中，也让冲压、裁切或数控加工后的边缘处理更简单。

　　在实际使用中，该类板件可放置于工作台面、工具暂存区或轻型零件转运位置，用于承托小型工件、工装块或检测样件。菱形外形能够适应斜向排布，在狭窄台面上提高空间利用率；板面凸点既可以隔开工件与底板，减少平面贴合造成的拖动阻力，也能在轻微振动环境下抑制位置偏移。挂孔方向沿板体长轴设置，悬挂后板面受力均衡，不会因单侧偏重而明显翻转。

　　建模时应先确定菱形外轮廓的长宽边界、板厚和端部挂孔中心位置，再建立单个凸点特征并按矩形阵列复制。凸点与基板交接处建议保留小圆角，使结构更接近成型件，也避免三维模型中出现尖锐交界。板面四周可设置轻微倒角或等高边框，使零件在视觉上具有完整边界，同时增强薄板边缘的刚性。若用于加工验证，还需结合材料弹性模量、摩擦系数和承载重量校核凸点变形量；若用于非金属成型，则应关注拔模方向、凸点脱模斜度以及挂孔周边的最小壁厚。整体结构简洁，特征规则，适合作为薄板阵列、防滑支撑面和工位辅助承托件的设计参考。
