带吊耳凸台的圆形基座练习构件

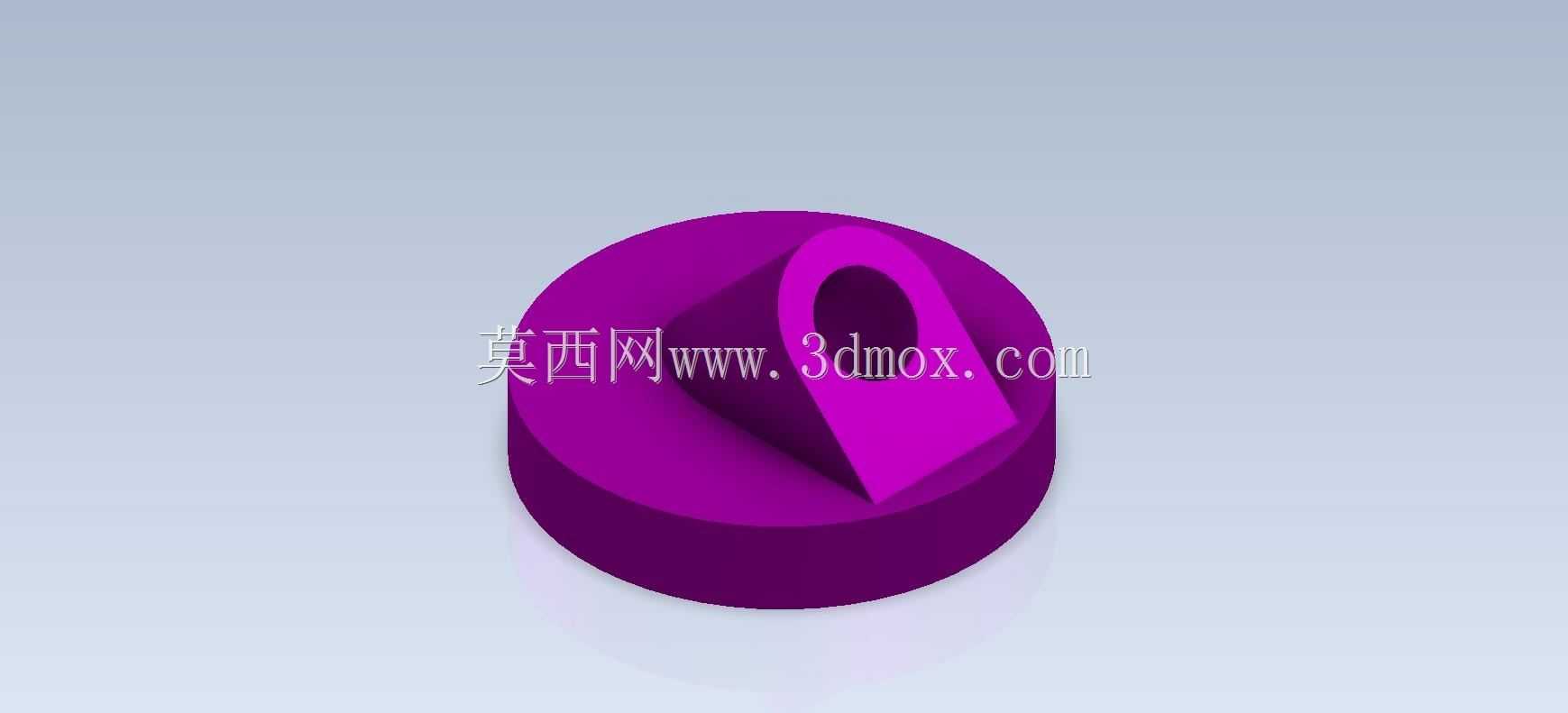

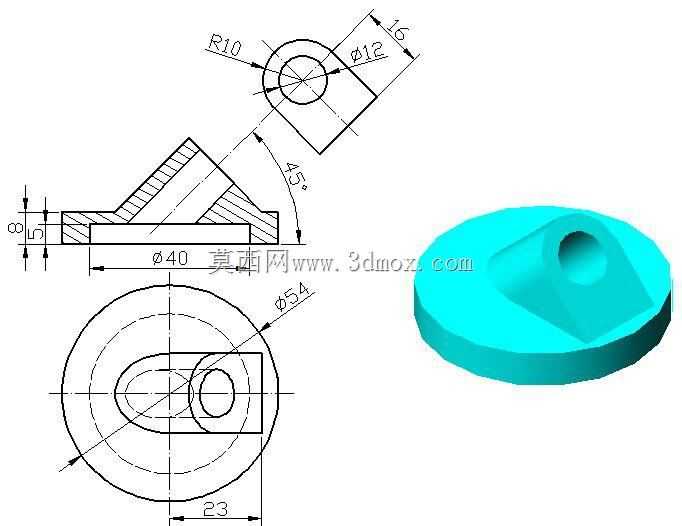

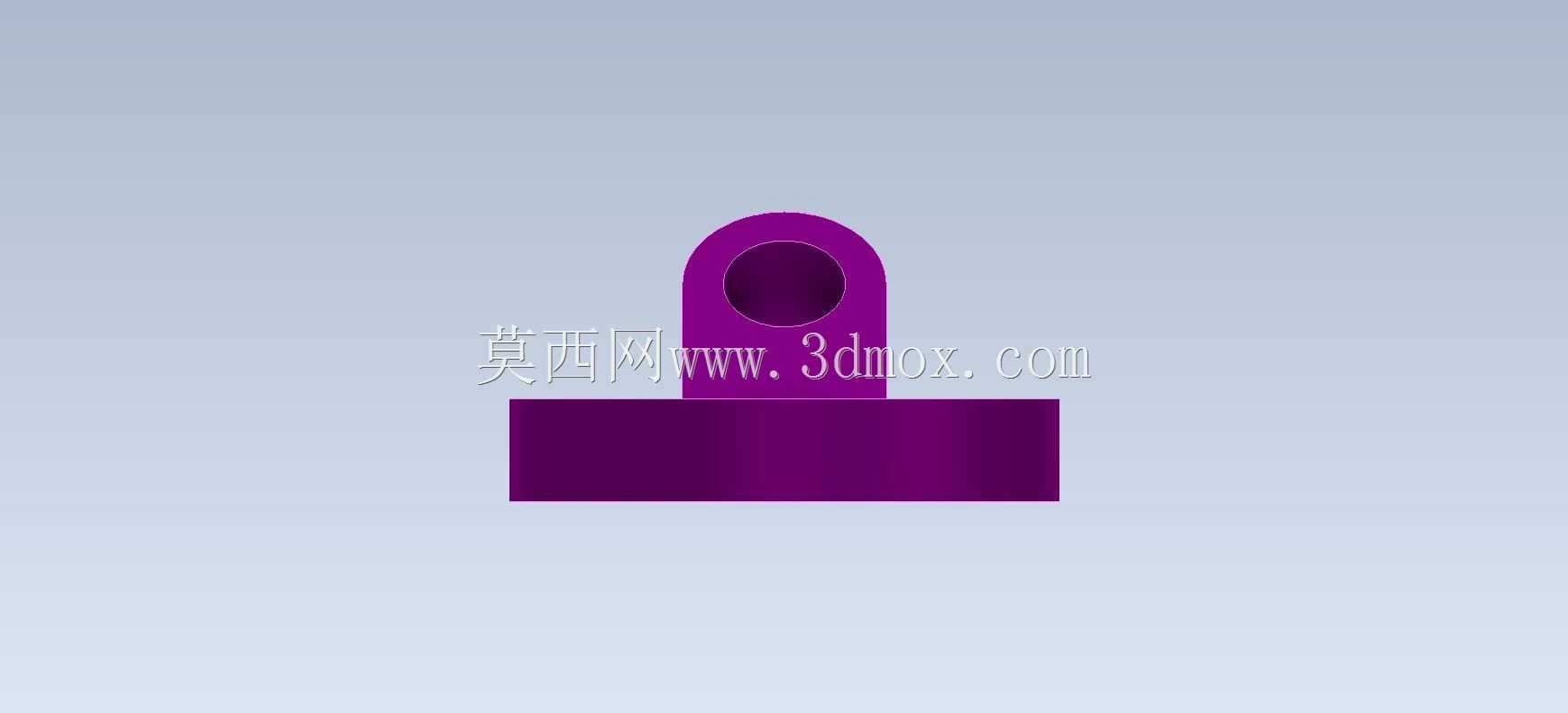

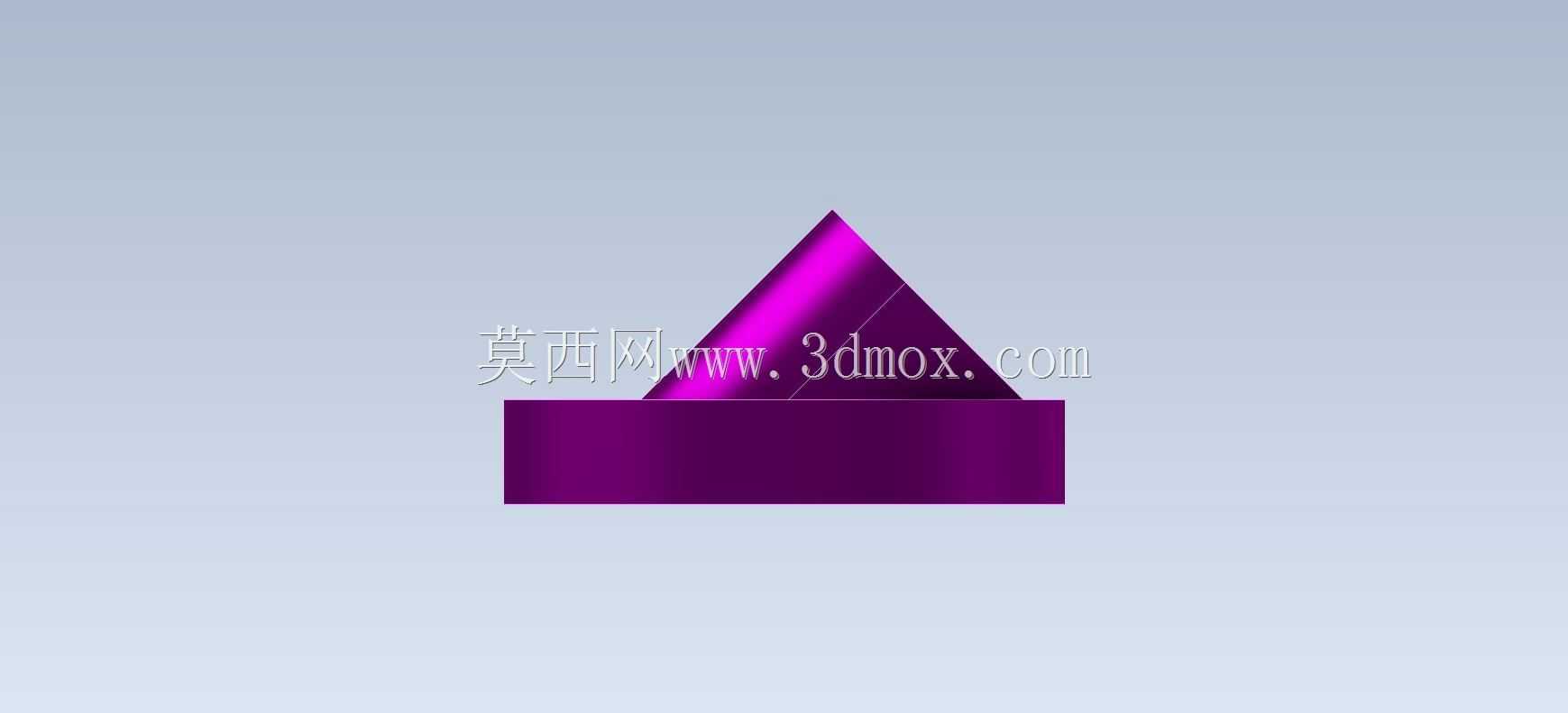

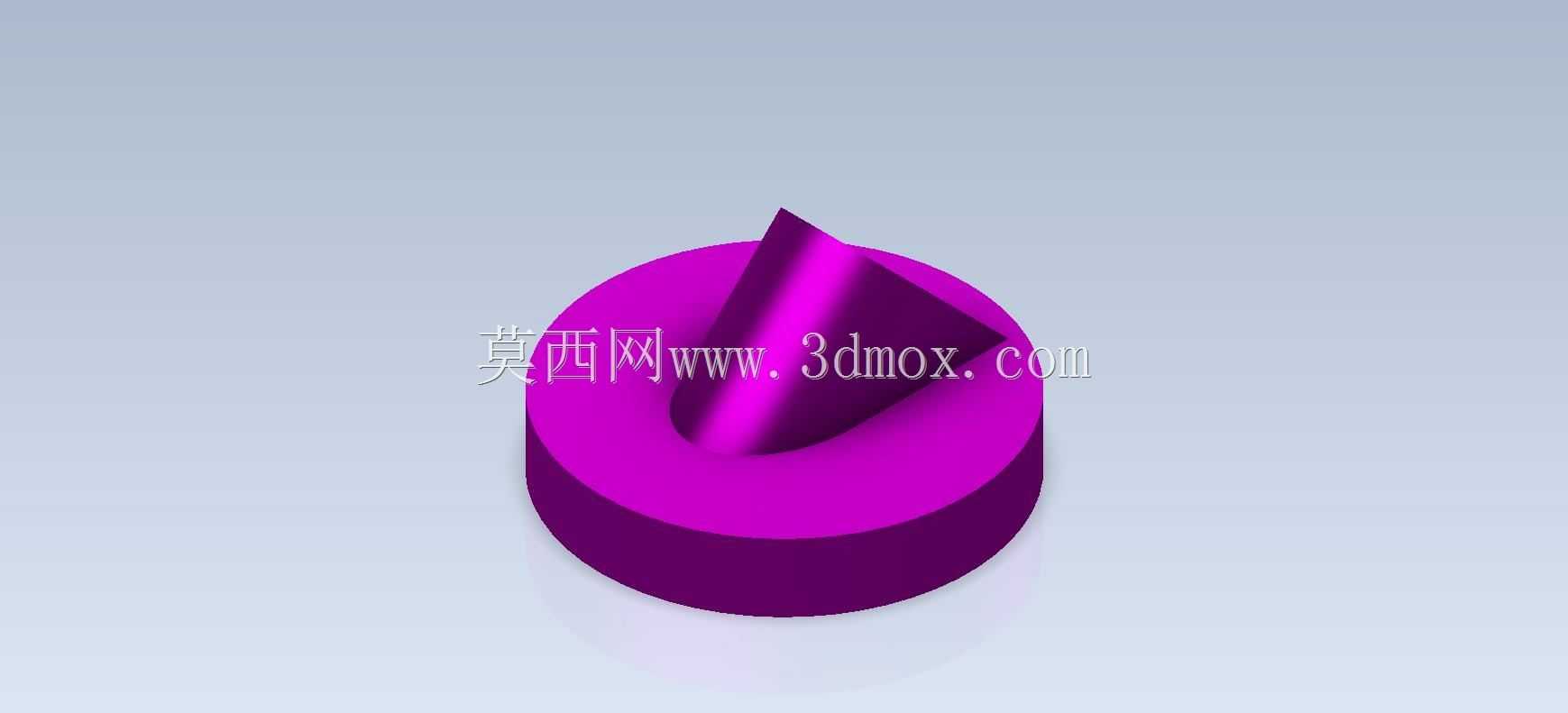

　　这个构件的建模思路从底部圆形承载盘开始，先确定基座的外圆直径与整体厚度，保证放置在工作台面时拥有足够的支撑面积，底面做平整处理，不需要额外的安装孔，作为入门练习件，重点放在拉伸、切除与圆角特征的顺序把控上。圆形基座上方竖立的带孔凸耳是整个零件的核心结构，凸耳侧面与圆盘顶面垂直相交，交接位置需要做顺滑的过渡圆角，避免应力集中在直角接缝处。凸耳上的通孔轴线平行于圆盘底面，孔的内壁保持完整圆柱面，开孔位置距离凸耳顶端预留足够的实体壁厚，防止受力时孔边出现开裂风险。从实际装配场景来看，这类带孔吊耳结构常出现在小型工装夹具、轻型悬挂支座、设备端盖的挂接部位，圆孔可以穿入销轴或者螺栓，用来连接拉杆、挂钩或者限位挡片，底部圆盘则承担贴合安装面、

　　分散载荷的作用。建模过程中先绘制圆盘的草图轮廓，拉伸生成底座实体，再在圆盘顶面绘制凸耳的截面草图，凸耳的外侧轮廓一边做成平直切面，另一边顺着圆弧过渡，拉伸后和底座合并为单一实体。之后在凸耳草图平面绘制圆孔的圆形轮廓，使用切除命令打通实体，最后对所有锐边添加圆角特征，圆角半径不要过大，避免相邻圆角出现重叠干涉。检查模型的时候要确认圆盘底面没有多余特征，凸耳的两个侧面和圆盘外圆的相交区域实体填充完整，通孔的两端没有残留毛刺，整体壁厚均匀，最薄的位置也能满足普通塑料或者铝合金加工的强度要求。这类练习件虽然结构不复杂，却覆盖了机械建模最常用的基础操作，草图的几何约束要完全定义，圆心和原点的位置关系、凸耳对称中心线的定位都要标注清晰，

　　后续修改尺寸的时候不会出现特征报错。在设备布局里，这种小构件可以作为传感器安装支架的挂耳、轻型料架的吊挂座，或者教学演示里用来讲解拉伸切除逻辑的范例，外形紧凑，没有复杂的曲面特征，加工时无论是数控铣削还是3D打印都能快速成型，安装边界只需要保证底部圆盘的接触区域平整，凸耳上方预留出销轴穿入的操作空间即可。
