圆形通风散热端盖防护壳体

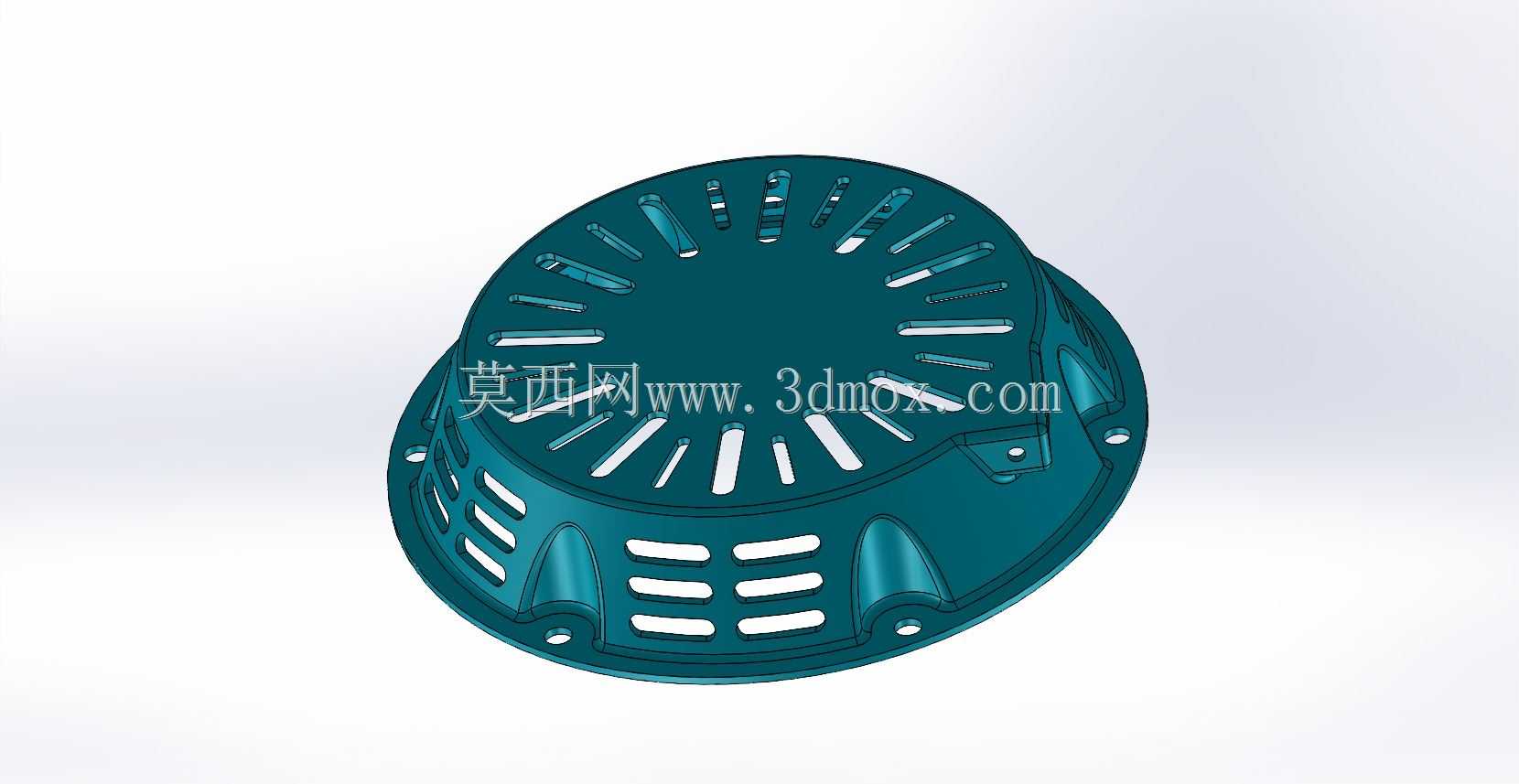

　　该壳体属于小型回转设备外侧的通风防护端盖，常见于机床主轴端部、小型风机外罩、电机尾部护罩或台式设备动力单元的包覆区域。零件整体呈浅碗状圆形轮廓，外缘设置带安装孔的法兰边，可通过螺钉贴合固定在设备箱体或安装基板上；侧壁与顶面分布多组长条槽、矩形槽和径向通风孔，既形成连续气流通道，又能阻挡手指、切屑和较大异物直接接触内部旋转件。

　　从结构布置看，顶面开孔沿圆周方向呈放射状排列，靠近外缘的侧壁则布置横向矩形通风槽，气流可从侧面进入、由顶部排出，或根据内部风扇转向形成反向散热路径。壳体侧壁带有局部加强凸筋和过渡曲面，在薄壁状态下提高抗弯、抗振能力，避免护罩受轻微碰撞后产生明显变形。法兰边上的孔位承担定位与锁紧作用，建模时需要关注孔中心圆直径、螺钉间隙、贴合面平面度以及端盖与内部旋转件之间的安全间隙。

　　设计这类零件时，不能只把外观做成封闭罩壳。通风面积、开孔方向和防护等级需要同时平衡：开孔过密会削弱壳体刚度，开孔过少又会造成内部热量积聚；长条槽端部应设置圆角，降低塑料注塑或钣金成型时的应力集中；侧壁转折处采用圆角过渡，可减少应力突变并改善脱模工艺。若用于塑料件，应考虑均匀壁厚、拔模斜度和加强筋厚度；若转为钣金件，则需评估拉伸深度、翻边孔、冲压槽和折弯回弹。

　　安装边界上，端盖外径决定外围包覆范围，内腔深度决定与风扇、叶轮或接线部位的避让空间，法兰边宽度影响螺钉布局和密封面布置。实际装配中还要核对端盖内表面与旋转零件的径向、轴向间隙，保证振动工况下不发生擦碰；底部安装耳与法兰面应保持同一贴合基准，防止锁紧后壳体翘曲。该结构适用于需要通风散热、安全防护和外观包覆的轻型机械端部，在建模过程中可通过草图阵列、圆周阵列、抽壳、筋特征和切除特征完成参数化构建，便于后续调整孔数、槽宽、深度和安装尺寸。
