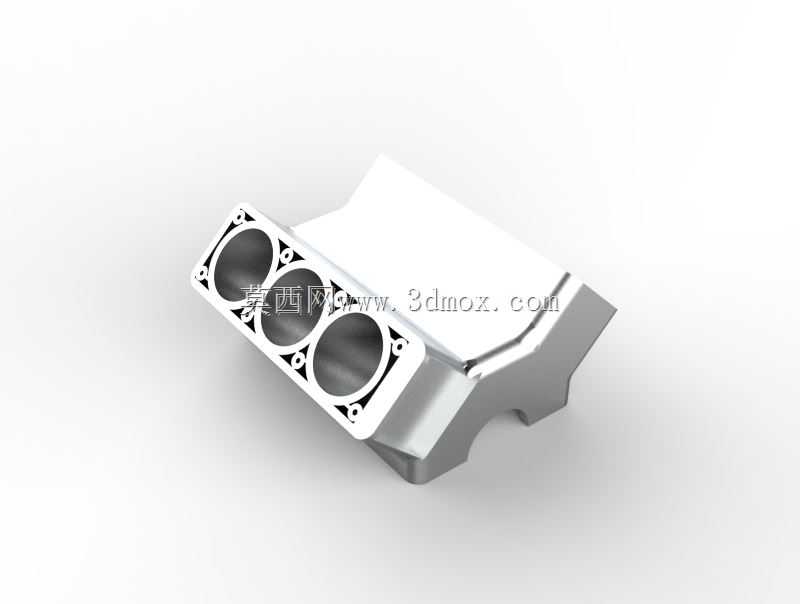

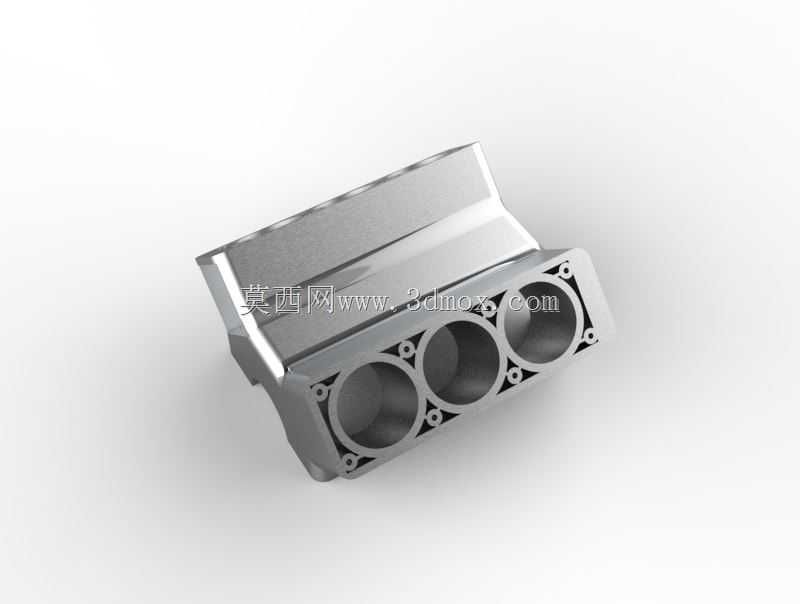

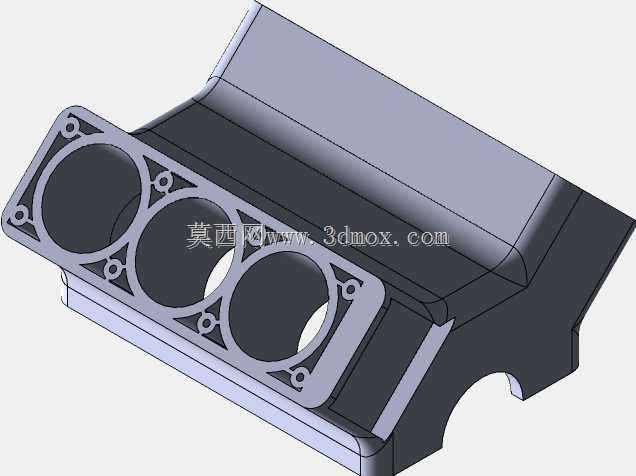

直列三缸内燃机缸体总成结构设计

　　缸体作为内燃机的骨架承载件，建模时首先要厘清它在整机中的装配边界：顶面承接气缸盖与缸垫，底面连接油底壳，前端布置正时齿轮室与水泵接口，后端对接飞轮壳与变速器输入侧，四周还要预留机油滤清器、起动机、发电机支架、进排气歧管等附件的安装凸台。直列三缸布置在小排量乘用车、微型商用车以及小型工程机械动力单元中应用广泛，相比四缸机型轴向尺寸更短、整机重量更轻，对机舱布置紧凑的车型尤为友好。

　　从结构功能拆分来看，这一缸体将气缸与上曲轴箱集成铸造为一体，缸筒区域沿轴向并列布置三个气缸孔，孔壁承受活塞往复运动的侧压力与高温燃气作用，建模时需保证缸孔圆柱度、中心距公差以及顶面平面度的工艺可达性。曲轴箱部分设置主轴承座孔，用于支撑曲轴主轴颈，轴承盖结合面、螺栓孔位与定位销孔都要与曲轴、连杆运动包络做干涉校核，避免活塞在下止点、连杆大头回转时与箱体内壁发生磕碰。

　　冷却系统的设计是缸体建模的重点之一。水套围绕各缸筒外周形成连通腔体，冷却液从缸体进水口进入后沿缸周上行，再通过缸体顶面的水孔汇入缸盖，建模时要保证水套流道过渡圆滑、避免死水区，防止局部过热导致缸孔变形。润滑油道则在缸体壁内钻削形成主油道与分支油道，分别向主轴承、凸轮轴轴承以及活塞冷却喷嘴供油，油道孔的相交位置、堵头安装位都需要在三维结构中明确表达，方便后续工艺编排与密封设计。

　　外形与安装边界方面，缸体两侧预留发动机悬置安装面，悬置点坐标需与整车副车架或机舱支架匹配；侧壁分布的加强筋沿载荷传递方向布置，既提升缸体刚性、抑制振动噪声，又控制铸件壁厚均匀、减少缩松风险。建模过程中还要同步考虑铸造拔模斜度、加工余量、毛坯分型面以及清砂工艺孔的位置，让三维结构既能满足装配与运动校核，也能直接对接铸造与机加工艺，用于教学演示、样机开发或改装方案验证时都具备完整的工程参考价值。
