伸缩式固定皮带输送转运车结构

　　该结构面向车间内部工件转运、流水线接驳以及固定工位间短距离输送场景，主体采用皮带承载形式，将驱动滚筒、张紧部件、侧防护机架和可伸缩支承框架整合在同一底盘上。设备在实际使用中可布置于机床上下料区、装配线末端或仓储分拣段，用于承接箱体、托盘件、加工半成品及散件物料，通过皮带连续运动把物料从固定位置输送至下一作业点；伸缩段的加入使有效输送距离能够在一定范围内调整，便于对接不同间距的设备，也能在检修或通道避让时收回端部，减少现场占用空间。

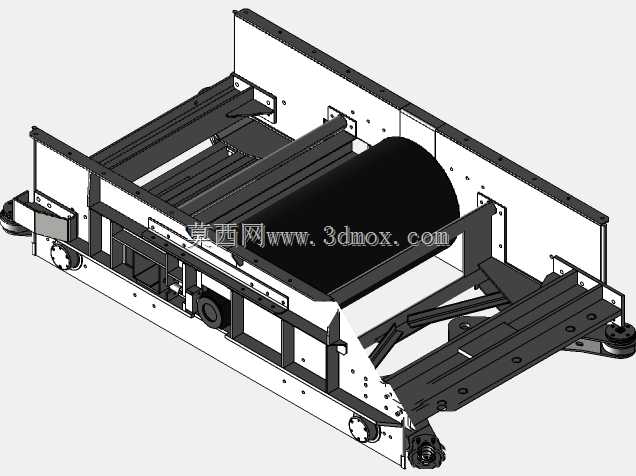

　　从结构组成看，中部黑色滚筒为皮带绕转和传力的关键部件，滚筒两端通过轴承座安装在侧板上，侧板与底部框架采用螺栓连接，方便后期拆装维护。两侧立板形成皮带运行的侧向边界，可限制物料偏移，并为护板、导向件或附加挡边提供安装基础。底部框架由型钢和板材拼焊后加工而成，承担滚筒、皮带、物料重量以及伸缩运动产生的附加载荷；框架内部预留了驱动元件、张紧机构和电气元件的安装空间，横梁与斜撑交错布置，以控制底盘在满载工况下的挠度。

　　伸缩部分采用多层框架相对滑移的思路，固定段与活动段之间通过导向面保持运动方向，活动端伸出后可扩大接料或卸料范围。设计时需要重点控制两侧导向的平行度，避免伸缩过程中出现卡滞、偏摆或皮带跑偏。底盘下方设置滚轮或支承脚，使设备既能作为固定式输送单元使用，也可根据产线调整进行短距离移位；安装边界方面，需在设备两端预留皮带包角、滚筒维护和张紧调节空间，侧面保留轴承座紧固及护板拆卸距离，伸缩方向则应按最大伸出长度校核现场通道和对接高度。

　　建模过程中，机架板材、滚筒、轴承座、紧固件、斜撑和滑移框架均按装配关系分层处理，能够清晰表达物料承载路径、动力传递位置和机构运动范围。对结构设计人员而言，该模型可用于校核框架刚度、确认伸缩行程、检查皮带布置与维护空间；对设备选型人员而言，可据此评估输送长度、接料高度、底盘占地以及与周边机床、辊道或料架的衔接方式。
