带式输送机槽型改向滚筒张紧输送机构

　　该套结构对应散料输送线里的槽型皮带机改向与承载段，整体采用倾斜布置的长条形焊接机架作为承载基体，机架底部预留整排地脚安装孔位，可直接通过膨胀螺栓或者预埋钢板焊接固定在车间地坪、皮带廊钢结构平台上，安装边界沿物料输送走向延伸，两侧留出托辊更换、皮带跑偏调整的操作空间，端部驱动侧预留减速电机安装法兰位，无需额外改制机架即可配套外购驱动单元。

　　从现场使用场景来看，这类结构广泛应用在矿山砂石骨料转运、港口散粮装卸、电厂输煤、建材厂熟料输送这类长距离连续送料工况，核心作用是改变环形输送带的绕行方向，同时配合槽型托辊组把平皮带撑出深槽截面，避免散状物料在爬坡输送过程中出现撒料、打滑、跑偏问题。端部的改向滚筒采用大直径筒体设计，筒体表面预留包胶加工余量，实际投产时可加装菱形耐磨包胶层，增大滚筒与皮带背面的摩擦系数，重载启动时不会出现皮带打滑窜动；滚筒两端采用带座外球面轴承支撑，轴承座通过长腰型孔固定在机架端部的滑动导轨上，配合张紧丝杆即可横向调整滚筒中心距，补偿皮带长期运行后的拉伸伸长量，同时微调滚筒轴线与皮带走向的垂直度，快速纠正皮带跑偏。

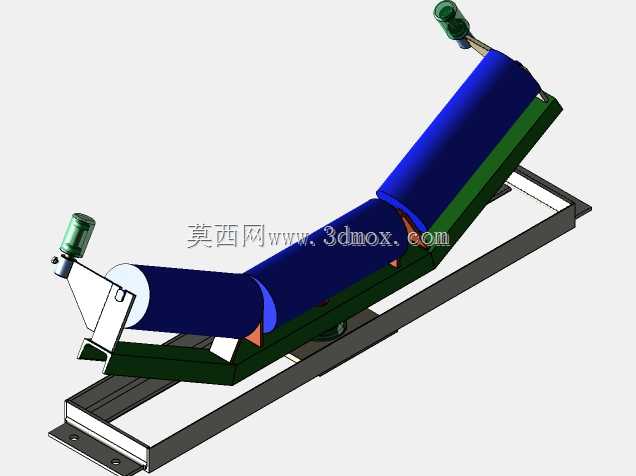

　　机架上分段布置的槽型托辊组按照标准槽角排布，三组托辊共同把皮带弯折成凹槽形态，输送碎石、煤炭这类颗粒物料时，物料被约束在槽体内部，爬坡角度最大可适配18度左右的倾斜工况，不会出现物料向下滚落的问题。机架主体采用型钢折弯焊接成型，侧梁上预制托辊支架安装定位孔，所有孔位同轴度在建模阶段就完成公差匹配，现场装配时不需要二次配钻，托辊支架可直接螺栓固定，后期磨损后单独更换托辊即可，不需要整体拆解机架。

　　设计阶段优先校核了机架的抗弯刚度，满载工况下机架中段的下挠量控制在跨度的1/1000以内，避免长期重载运行时机架变形导致托辊轴线错位；滚筒的轴径按照最大输送张力做弯扭组合校核，轴承选型预留1.5倍以上的载荷余量，适配连续三班制的长期运行需求。整机的外形宽度根据皮带标称宽度匹配，两侧超出皮带边缘的机架部分预留安全防护架安装位，现场可加装防跑偏开关、拉绳安全开关的安装支座，不需要额外焊接补强。
