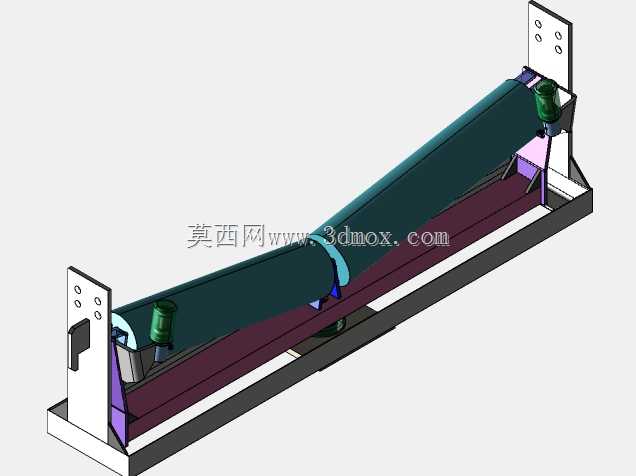

倾斜式皮带输送上料机构三维结构

　　该套倾斜布置的带式输送结构主要面向车间内散料、轻型工件的低位到高位转运场景，常见于机床上下料工位、生产线衔接段、包装工序前的物料提升环节，可替代人工完成连续送料，减少跨工位搬运的重复劳动。整机以长条形焊接机架作为承载基体，机架沿长度方向保持固定抬升角度，低端对应物料承接端，可对接料斗、振动排料装置或者前级流水线的出料口；高端对应卸料端，可将物料直接送入加工设备进料区、储料仓或者后续分选工位，两端的高度差根据现场工位落差确定，安装时只需保证机架底脚与地面预埋钢板或者型材支架找平固定，预留出两侧维护操作空间即可。

　　从结构组成来看，两端立式轴承座分别支撑主动滚筒与改向滚筒，滚筒外圆与环形皮带内表面贴合，主动端配套驱动单元提供运转动力，带动皮带循环行进；皮带下方沿输送方向布置多组托辊，托辊间距根据输送物料单重设定，避免承载段皮带在物料重力作用下出现明显下挠，回程段皮带也设置对应托承结构，控制皮带运行时的摆动量。两侧立式挡板沿输送全程延伸，挡板高度高出皮带承载面一定距离，既可以阻挡散状物料在倾斜上行过程中向侧边滑落，也能对外形不规则的工件起到侧向导向作用，防止物料偏移卡滞。机架靠近驱动端的位置设置张紧调节结构，通过调整滚筒轴的安装位置改变皮带预紧力，补偿皮带长期运行后产生的伸长量，保证皮带与滚筒之间具备足够摩擦力，避免运转时出现打滑丢转。

　　设计过程中首先依据单位时间输送量、物料单块重量与提升高度确定皮带宽度、运行速度以及整机倾斜角度，倾角过大时物料易沿皮带面下滑，倾角过小则会占用更多车间平面空间，需要在场地边界与输送效率之间做平衡。机架主体采用型钢焊接成型，两端立板预留滚筒轴安装孔与轴承座固定孔位，孔位同轴度需要在焊接后二次加工保证，避免滚筒运转时出现别劲、皮带跑偏的问题。驱动单元的安装座直接集成在高端机架侧方，输出端与主动滚筒轴联接，减少额外传动环节带来的功率损耗。整机外围轮廓为长斜向矩形布局，安装边界主要由输送长度、两端抬升高度和两侧挡板外宽决定，现场布置时需要在驱动端留出检修空间，用于后期更换皮带、补充润滑以及调整张紧量，承载段托辊均采用快拆式安装结构，磨损后可单独拆卸更换，无需整体拆解皮带，日常维护难度较低。
