双层伸缩式物料输送机架结构设计

　　这套结构面向车间内部长距离、可变工位的物料转运场景，主体采用上下两层平行布置的输送承载面，配合可纵向滑移的伸缩段，使设备在固定安装位与延伸工作位之间切换。现场常用于装配线旁的工件暂存与流转、加工单元之间的箱体或托盘输送，也可嵌入自动化产线作为衔接段，解决固定输送线覆盖范围不足、工位间距需要调整的问题。

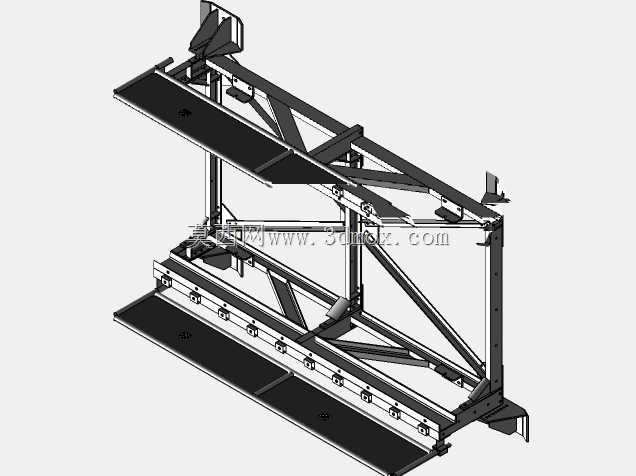

　　从结构组成看，机架以矩形钢管和型钢拼焊成桁架式框架，斜撑与竖向立柱交错布置，在控制自重的同时提高整体抗弯和抗扭刚度。上层承载面设置连续托板安装边，可根据输送物形式装配辊筒、皮带或链板组件；下层承载面同样保留安装孔位，便于双向输送或回程物料分流。伸缩段通过导轨副与固定机架连接，侧部布置限位挡块和驱动安装座，伸出后由支撑脚承接端部载荷，避免悬臂状态下产生过大挠度。

　　设计思路上，先确定输送面高度、宽度和最大伸缩行程，再反推立柱间距与斜撑角度。固定段承担主要基础载荷，伸缩段则强调轻量化和导向精度，两者搭接区域保留足够重合长度，防止全伸时导轨局部应力集中。框架两侧预留电机、链轮、张紧机构和防护栏的安装面，端部设置连接板，可与升降台、转弯机或固定辊道对接。底部支脚带可调垫板，能够补偿地面不平，并通过膨胀螺栓锁定安装位置。

　　外形边界方面，整体呈长条形双层框架，宽度方向以输送面为中心对称布置，侧向驱动和护板所需空间已在机架外侧留出；高度方向包含下层支撑、中间桁架和上层作业面，层间净空需满足回程物料及维护操作。安装时需核对地面承载、伸缩行程范围内的障碍物，以及两端对接设备的输送面标高。模型对焊缝区域、螺栓连接位、导轨安装面和支脚调节结构均有明确表达，可直接用于输送线方案布置、钢结构件拆图和选型校核。
