带式输送机压合输送机架结构设计

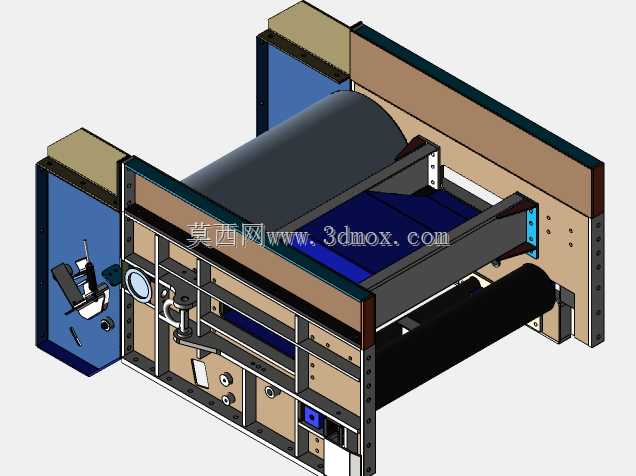

　　该套三维结构对应工业现场常用的带式压合输送单元，整体采用双侧立式墙板承载布局，主体框架由型钢焊接机架、上下平行布置的传动辊筒、环形输送皮带、侧边导向挡板及端部调节组件构成，多用于板材连续贴合、片状物料压送、薄料整平牵引这类需要保持恒定输送张力与压合间隙的工序段。从结构排布逻辑来看，两根大直径主辊分别布置在机架两端，承担皮带张紧与动力传递作用，中部增设的压合辊组可沿墙板上的长槽调整上下间距，适配不同厚度的来料；两侧加高的立式护板既限制皮带跑偏量，也为外部防护罩、传感器支架提供安装点位。机架底部预留了多组地脚安装孔，可直接固定在生产线钢平台或地面预埋板上，整体长宽高边界在建模时已按常规工业通道尺寸校核，

　　侧边留出的手轮调节机构用于张紧皮带、修正辊筒平行度，运维人员无需拆卸主体护罩即可完成张力微调。设计过程中优先保证辊筒轴线的同轴度与两侧墙板的孔位同轴公差，框架内部增设的横向加强梁可抵消皮带长期运行产生的侧向拉力，避免墙板受力外扩；皮带下方的承托板采用分段式安装，磨损后可单独更换，下部回程辊沿机架长度方向均布，控制皮带下垂挠度。这类输送单元常嵌入包装、纸品、板材复合加工产线，进料端可对接上料机械手或导料台，出料端衔接裁切、收卷工位，建模时所有装配关系均按实际装配逻辑搭建，辊筒与轴承座、调节螺杆与滑块的配合位置清晰可见，可直接用于方案布局评审、非标改型参考，也能据此导出工程图完成钣金下料与机加工件的图纸细化，现场安装时只需核对地脚孔位间距、进出料对接高度，再按皮带走向穿绕张紧即可投入调试。
