带式输送机内置驱动滚筒总成结构

　　该结构对应带式输送设备中的核心承载牵引部件，整体采用筒体外包覆面、两端法兰端盖、内置支撑轴系与安装支座的组合形式，常见于散料输送线、车间物流转运线、港口物料输送以及机床上下料配套输送工位。现场布置时，滚筒横向架设在输送机架两侧的轴承支承位上，筒体圆柱面与输送皮带内表面贴合，运转过程中依靠筒体表面与皮带之间的摩擦牵引力带动整条环形皮带循环行进，同时承担皮带回程段或承载段的张紧、转向与载荷传递作用。

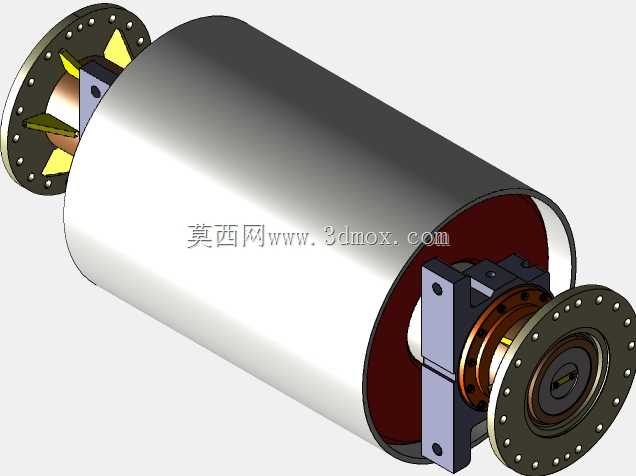

　　从结构拆分来看，外部主体为大直径薄壁圆柱形筒体，筒壁采用等厚卷焊成型思路，外圆预留包胶或防滑包覆层的安装余量，两端通过带密集螺栓孔的圆形法兰盘与端盖、轴座连接，法兰沿圆周均布的紧固孔可保证端盖与筒体同轴固定，传递扭矩时受力均匀，避免局部应力集中。筒体内部容纳传动轴、轴承组件与两侧支承立板，轴端伸出法兰中心，通过轴承座完成径向与轴向定位；两侧立式支座底板开设安装孔，可直接固定在输送机架的横梁上，支座立板与轴套配合处预留调整垫片空间，方便现场校准滚筒轴线与皮带运行方向的垂直度，防止皮带跑偏。

　　设计过程中优先保证筒体的圆柱度与两端法兰的同轴度，筒径选取匹配输送皮带的最小弯曲半径，避免皮带反复弯折产生疲劳损伤；筒体有效宽度略大于皮带宽度，两侧留出适量余量，防止皮带运行偏移后与端盖、机架发生剐蹭。两端法兰的螺栓孔位采用圆周均布排布，孔径与孔距按传递扭矩核算，保证动力输入时连接面不出现打滑；内置轴系的跨距结合筒体长度设定，轴承选型兼顾径向载荷与少量轴向窜动，支座底部的安装孔设置为长圆调节孔，既可以在安装时调整滚筒中心高，也能配合张紧机构调整皮带预紧力。

　　实际选型建模时，需先确认输送线的带宽、输送长度、物料总重与驱动功率，再反推滚筒直径、轴径与法兰连接强度；安装边界上，筒体两端法兰外沿为最大回转轮廓，支座底面为安装基准面，轴端伸出段预留联轴器或驱动链轮的装配空间，整体结构无外露突兀部件，可直接嵌入输送机架的端部工位，也可作为改向滚筒布置在皮带折返处，适配水平输送、倾斜提升等多种输送布局。
