伸缩式长距物料输送机架体结构

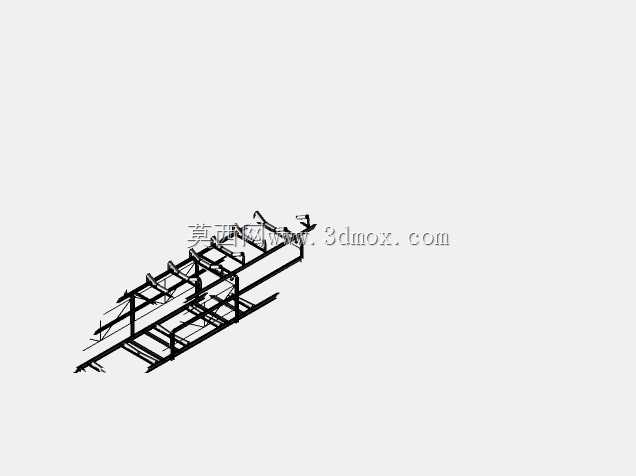

　　这套伸缩输送架体的三维结构，核心解决车间内物料输送距离随工位变动、装卸货位与产线间距不固定的场景痛点，常见于仓储分拣区、装配线尾端出料段、货车装卸接驳位，以及多品种小批量生产里需要频繁调整输送跨度的作业面。架体采用多层嵌套的桁架式主梁布局，没有采用厚重的整块钣金侧板，而是用矩形管材拼焊成格构式框架，在保证整体抗弯刚度的前提下，大幅降低了伸缩段自重，避免长行程伸出后悬臂端出现明显下挠。嵌套的各级臂段之间预留了滑动导向间隙，实际装配时会在接触面加装耐磨导向条或者线性滑轨副，内层臂可以沿着外层主梁的轴向顺畅抽拉，伸出长度可以根据现场接驳距离无级或者分档位锁定，最短收拢状态下占用的厂房面积极小，转场移位时不需要拆解主体结构，

　　用叉车就能整体转运。从架体的排布逻辑来看，两侧平行的主桁架承担竖向载荷，横向连接杆件把两侧主梁连成刚性整体，顶部预留的安装面用来铺设承载托辊或者皮带支承板，底部的横撑位置预留了支腿安装孔、驱动滚筒安装座以及从动张紧机构的连接点位，不需要在现场额外二次打孔配焊。设计阶段优先控制了伸出极限状态下的受力边界：最远端的动载荷按输送件最大重量加冲击余量校核，主梁的挠度控制在输送跨度允许的范围内，避免皮带运行时出现跑偏、撒料的问题。架体的宽度方向尺寸按照常规散料、箱装件的输送通径设定，两侧留出了防护栏、走线槽以及传感器安装的空间，收拢后的总长度适配标准车间通道的转弯半径，固定段的地脚孔位匹配常见的可调节支撑脚杯，安装时不需要做特殊的地基预埋，

　　放在硬化地坪上调平后即可投入使用。各级伸缩段的限位位置都预留了机械挡块和锁销孔，调整到需要的跨度后插入锁销就能固定臂段相对位置，防止输送过程中臂段自行滑移。整个架体的管件交汇节点都做了贴合切边处理，焊接后应力分布均匀，长期承受交变输送载荷也不容易出现焊缝开裂的问题，结构细节完全贴合实际输送设备的加工与装配工艺要求。
