槽型皮带输送机托辊支架组

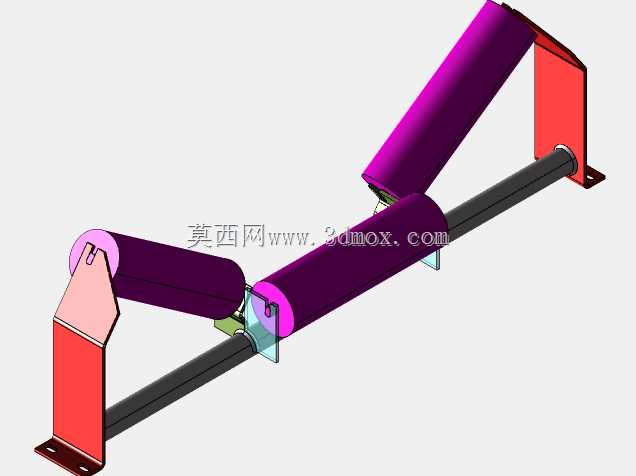

　　该三维结构呈现的是带式输送机中典型的槽型托辊站，主要用于散料输送线路上对皮带进行承托、导向和槽角成形。整套部件由三根圆柱形托辊、左右侧立支架、中间连接横梁以及端部安装座组成，其中两根侧托辊按一定倾角对称布置，下方水平托辊位于皮带承载区中部，三者共同形成梯形或槽形截面，使皮带在装载物料时保持稳定的凹槽形态。

　　在实际工况中，这类托辊站广泛布置于矿山、港口、骨料线、煤炭、粮食、化工散料和厂区物流输送系统中。皮带承载段经过该位置时，水平托辊承担皮带中部及物料的主要垂向载荷，倾斜托辊则约束皮带两侧边缘，减少皮带跑偏、撒料和局部下垂。槽角设计能够提高皮带的有效装载断面，使散状物料在运行过程中更集中于皮带中央，同时降低物料向两侧滚落的风险。

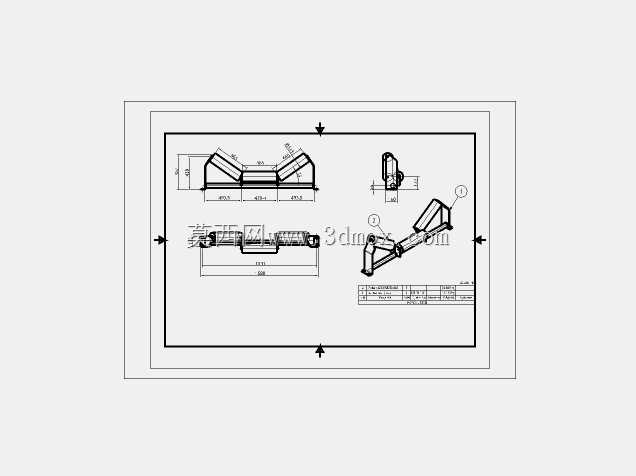

　　建模时将托辊筒体、辊轴、支架立板、底板安装孔和横向连接关系完整表达，便于在整机布置中校核托辊间距、支架跨距以及皮带包络范围。左右支架采用焊接或折弯板式结构，底板通过紧固件固定在输送机纵梁或机架上，支架上部的托辊安放位用于限制辊轴位置，使托辊在运转时可绕轴灵活旋转。中间横梁把两侧支架连成整体，增强托辊站在受料冲击和偏载条件下的刚性，避免支架外张或扭转。

　　从安装边界看，设计人员需要重点控制三组托辊的相对位置：水平托辊中心高决定皮带承载面标高，两侧托辊倾角决定槽角和皮带边缘抬升量，辊子端部与支架之间需保留旋转间隙，防止运行摩擦。支架底板孔位应与输送机 longitudinal 梁的安装节距匹配，现场更换时可按标准托辊站间距整组拆装。模型中紫色辊体与红色支架的分区表达，也有利于在工程图中区分旋转件、焊接结构件和紧固件。

　　结构选型时，托辊直径、辊长、槽角和支架高度通常依据皮带宽度、输送能力、物料密度、块度及落料高度确定。重载或高冲击点位可加大辊径、加厚支架板并提高连接刚度；轻载输送场景则可采用较紧凑的支架形式。该模型适合用于皮带机总图布置、托辊站干涉检查、机架孔位协调以及维护备件结构确认。
