智能手表圆形TFT液晶显示模组

　　在可穿戴设备与人机交互终端的结构开发中，圆形显示模组的选型与装配一直是结构工程师需要重点处理的环节。这款1.28英寸圆形IPS TFT液晶显示面板，分辨率为240×240像素，主要面向智能手表、圆形仪表、便携健康监测设备以及各类需要圆形显示界面的嵌入式终端。模组采用GC9A01A驱动控制器，该控制器在小尺寸彩屏方案中应用成熟，支持4线串行SPI接口通信，能够与8051、PIC、AVR、ARDUINO ARM以及Raspberry Pi等主流MCU平台直接对接，硬件接线与软件驱动门槛较低，便于在原型验证和小批量产品开发中快速落地。

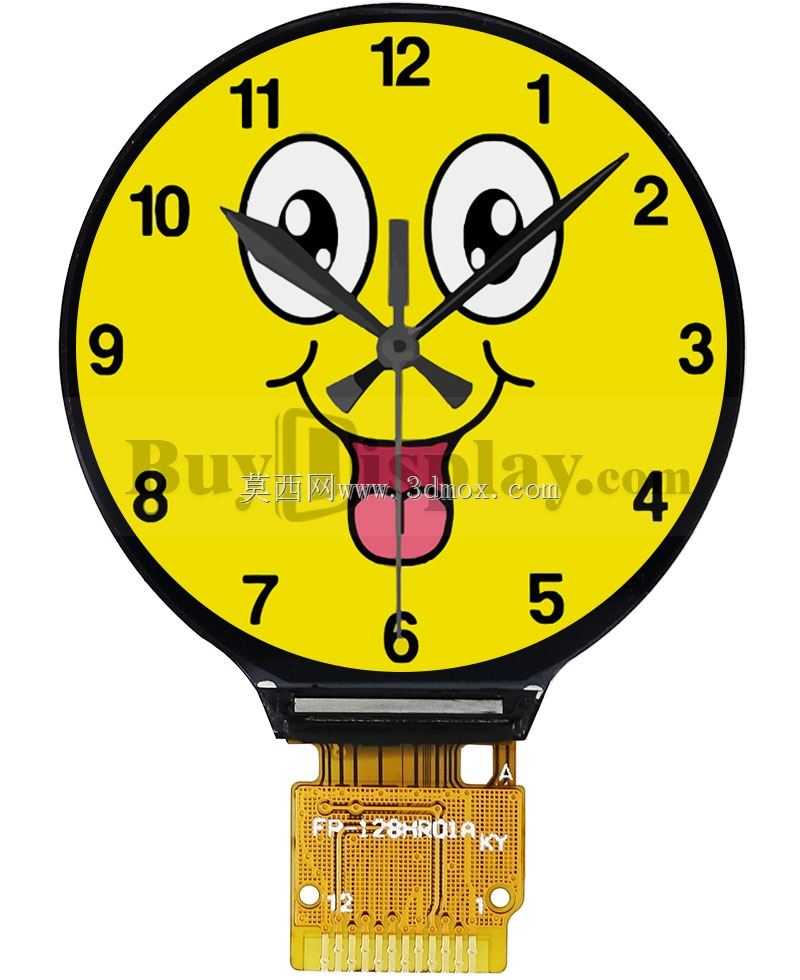

　　从实际装配角度看，圆形屏幕的有效显示区域占据面板主体，外围黑色边框用于界定可视区并遮挡内部走线，整体轮廓贴合手表表盘的圆形造型。模组背部引出焊接式FPC柔性排线，无需额外板对板连接器，这一设计在空间受限的手表内部尤为关键：省去连接器后，Z向堆叠高度明显降低，FPC可沿表壳内壁弯折走线，避让电池、主板与心率传感器等周边器件。结构设计时需在中框上预留与屏幕外径匹配的圆形沉台，沉台深度应覆盖屏幕本体厚度并留出双面胶或泡棉缓冲层的空间，正面盖板与屏幕之间建议设置缓冲泡棉，以吸收按压和跌落冲击。

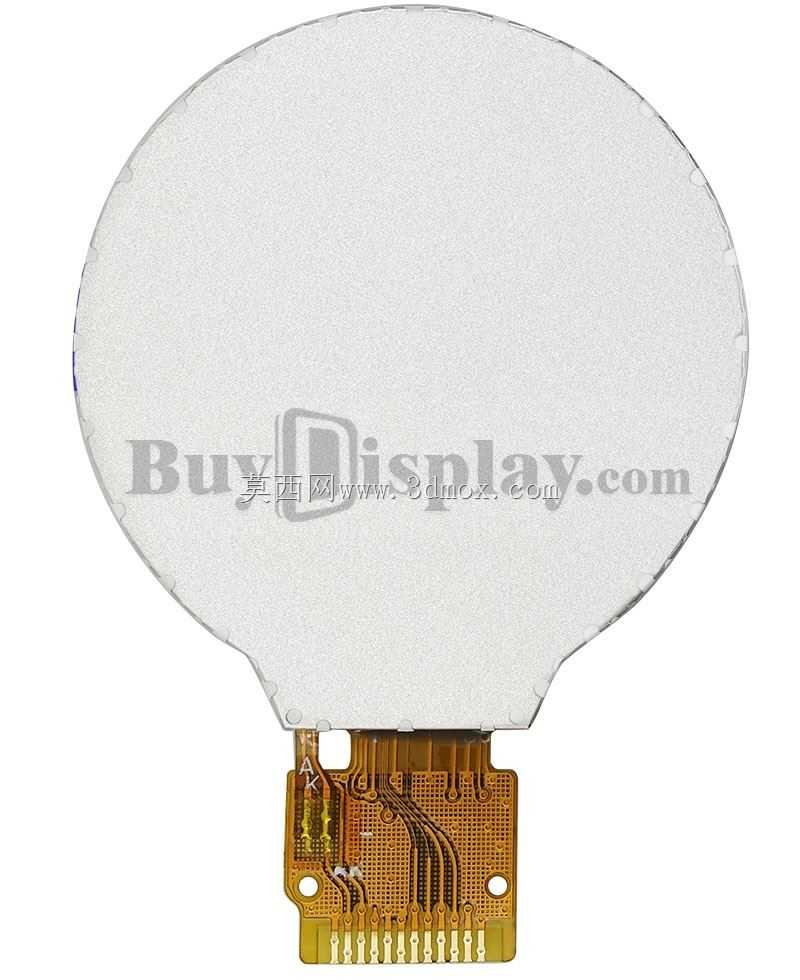

　　FPC排线的出线方向与弯折半径是建模时必须校核的边界条件。排线从屏幕侧方切线方向引出，金手指端用于焊接到主控板，三维布局中应保证排线弯折处不出现锐角死折，弯折半径通常不小于排线厚度的数倍，避免铜箔断裂。屏幕背部为金属或遮光基材，装配时需与表壳支撑面充分贴合，防止局部悬空导致显示水波纹。面板的可视角度得益于IPS技术，在斜视条件下仍能保持较好的色彩与对比度，适合手表抬腕查看以及仪表多角度观察的使用场景。

　　在功能特性上，该模组属于彩色TFT-lcd显示面板，能够呈现图形界面、图标、数值曲线与动画效果，相比单色OLED或段码屏，在交互丰富度上更具优势。240×240的方形像素阵列在圆形掩膜下显示，软件设计时需将界面元素限制在圆形可视区内，四角像素不参与显示，这一点在UI切图与界面布局阶段就要同步考虑。SPI接口占用引脚少，接线简单，在引脚资源紧张的小型主控板上更容易布线，但在高刷新率画面下带宽有限，更适合表盘、菜单、状态提示这类中低帧率内容。

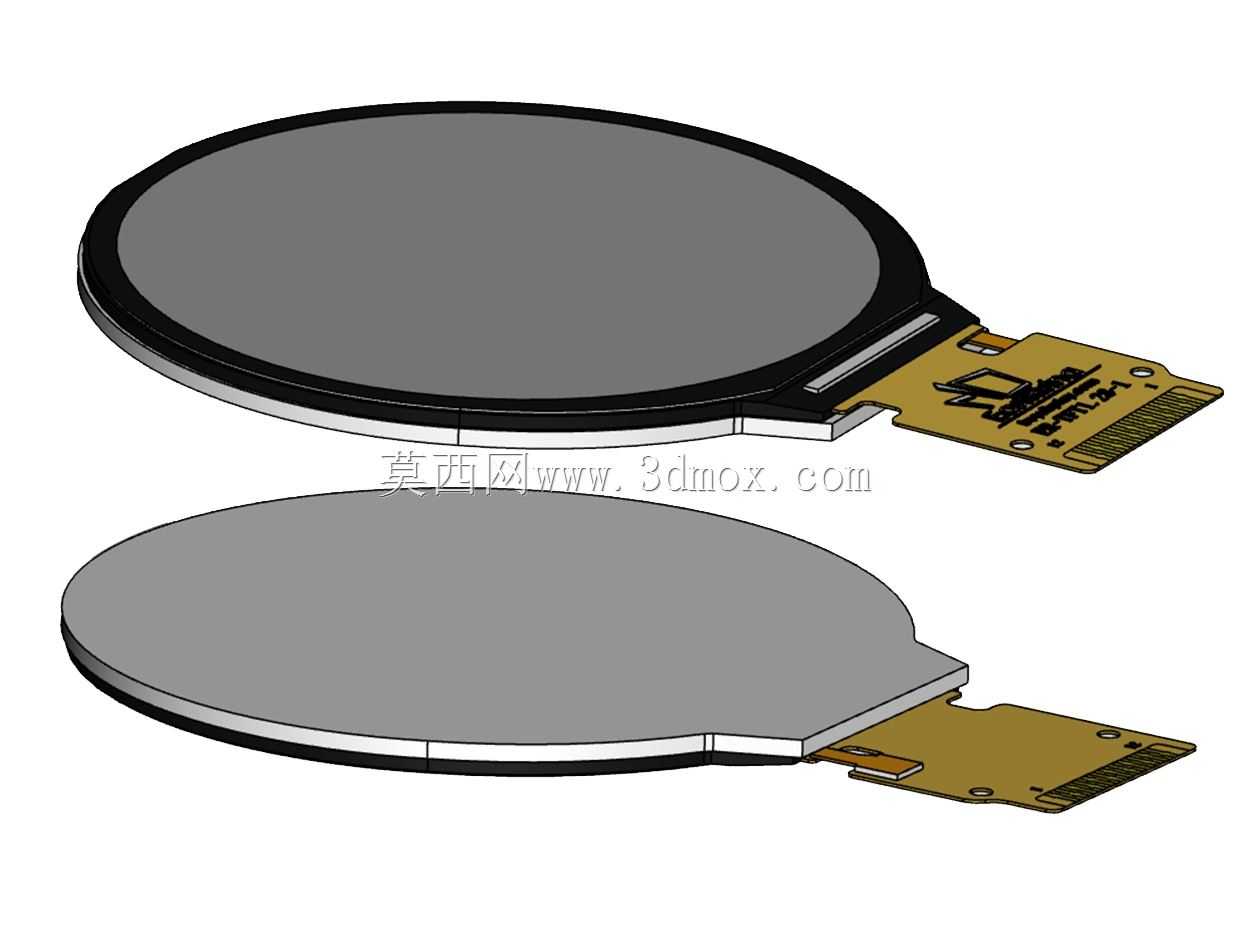

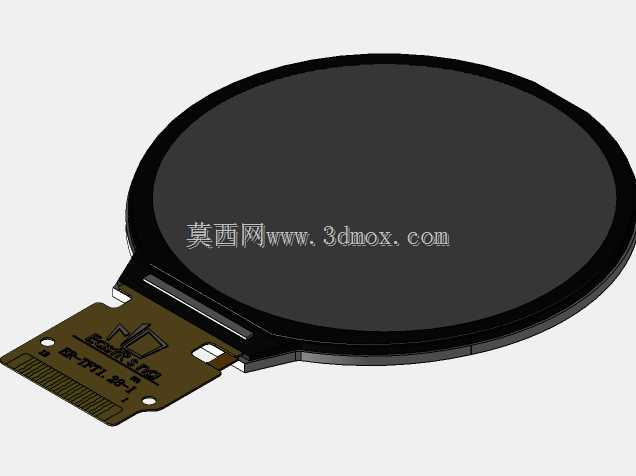

　　建模过程中，屏幕与FPC采用分层结构表达：上层为带黑色边框的显示面，下层为背部基板与延伸排线，排线上的金手指、补强钢片与定位缺口均按实物特征还原，便于在整机装配中检查干涉。对于需要做防水设计的手表产品，屏幕与中框之间的点胶或背胶路径应沿圆形轮廓连续布置，FPC出线口是密封薄弱点，需单独设计密封胶圈或灌胶区域。整体而言，该模组在小尺寸圆形显示、低装配高度与易开发性之间取得了平衡，适用于智能穿戴、手持仪器、车载小仪表与圆形智能家居控制面板等场景。
