该夹持支架面向桌面级FDM设备的功能拓展场景开发,核心作用是在Ender 3 V2机型的X轴挤出机安装位上,搭载常规六角杆圆珠笔,将原有熔融沉积成型工位临时转换为平面绘图、标记工位,无需大幅改动设备原有走线与运动框架,即可复用设备XY轴的运动精度完成纸面轨迹绘制、工件表面点位标记、工装定位线打标等作业,在小批量手工样件制作、教学演示、创客快速原型验证场景中,可省去单独采购桌面绘图仪的成本,同时保留设备原有3D打印功能,切换作业模式仅需拆装少量紧固件即可完成。

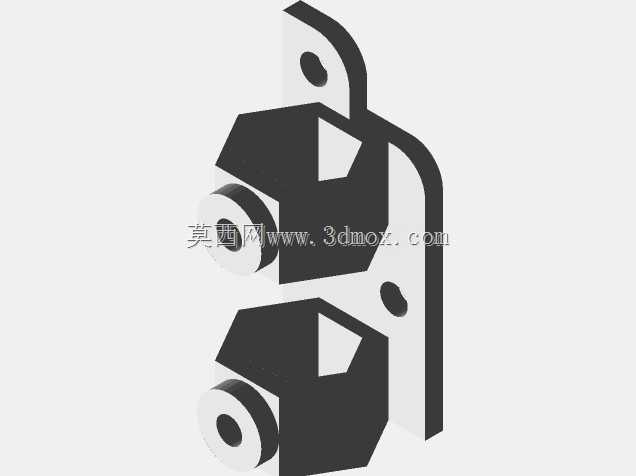

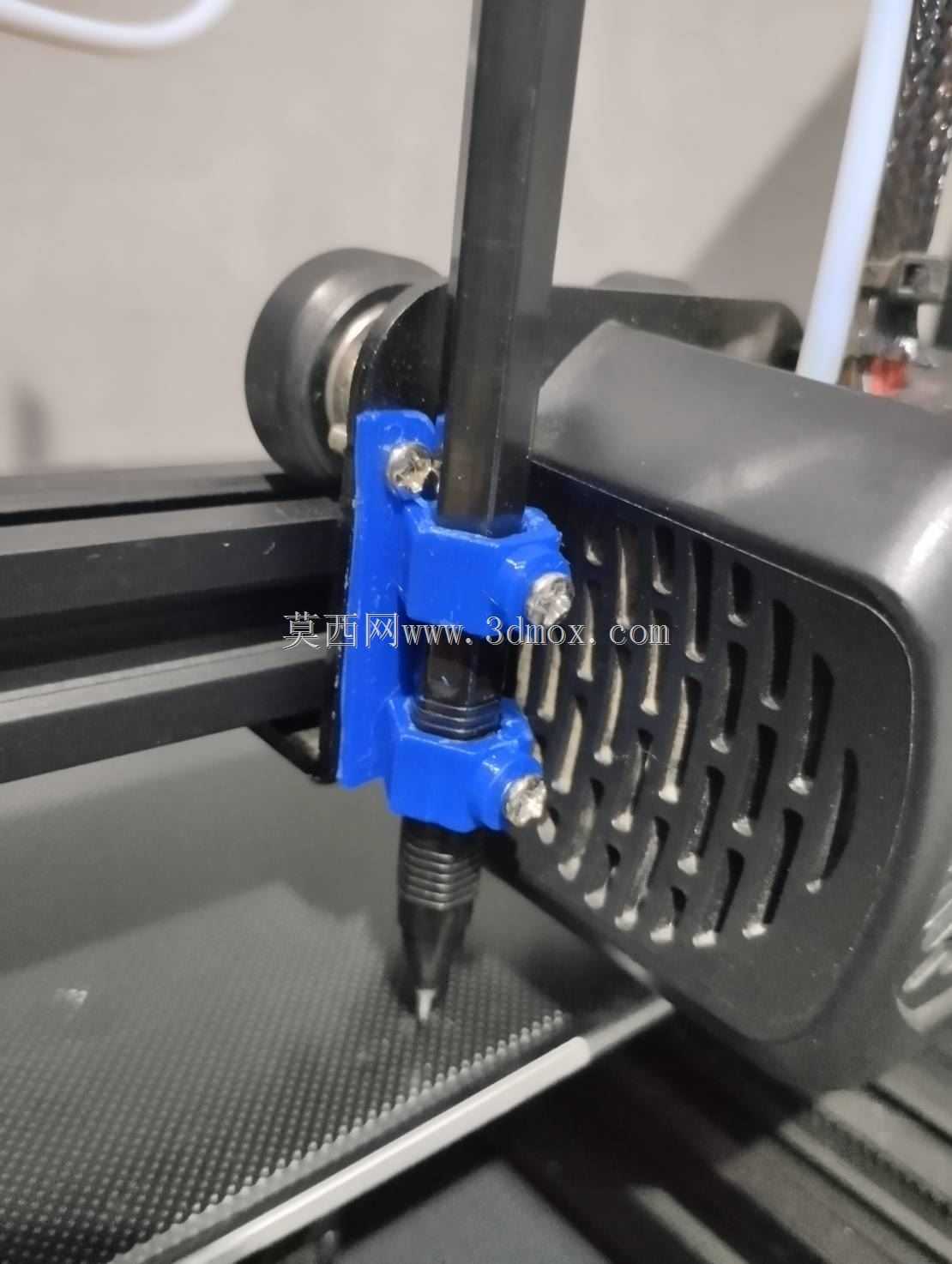

从结构设计逻辑来看,支架主体采用分体抱夹式布局,上半部分为与挤出机铝型材滑轨适配的C型夹持槽,槽体内侧预留与2020铝型材棱边匹配的限位台阶,安装时卡入X轴滑座对应的型材段后,通过两枚M3螺栓横向锁附,夹紧后支架与滑座形成刚性连接,运动过程中不会出现横向窜动;下半部分为笔身夹持腔,腔体内径匹配市面通用六角杆圆珠笔的对边尺寸,内壁做浅防滑棱处理,笔身插入后由下方两枚横向M3紧定螺钉顶紧,既可以保证绘图过程中笔身不打滑、不下坠,也可以根据纸面高度、笔尖磨损量灵活调整笔的伸出长度,适配不同厚度的绘图纸、标记工件。支架侧面还预留了触摸传感器安装孔位,可配套加装Z轴探针类配件,在绘图作业前自动探测纸面高度,自动补偿平台倾斜带来的笔迹深浅差,避免出现笔尖刮破纸面或者悬空不出墨的问题。
安装边界方面,支架整体装配完成后,沿X轴方向的总厚度控制在18mm以内,不会触碰X轴左右两端的行程限位块,设备原有打印行程不会被过多占用;Z轴方向支架顶部与挤出机散热段保留至少5mm安全间隙,底部夹持位与喷嘴基准面的高度差经过匹配,当设备归位到Z原点时,笔尖恰好轻触纸面,压力控制在0.5N到2N区间,既保证笔迹连续清晰,也不会因压力过大导致笔尖变形。笔身拆装无需拆解整个支架,松开下方两枚紧定螺钉即可直接抽出笔杆更换不同颜色的绘图笔,换笔耗时不超过半分钟,日常维护便捷。结构受力层面,所有锁附点位均做了局部加厚处理,螺栓孔周边设计加强筋,避免长期往复运动过程中塑料件出现应力开裂,夹持刚性完全可以满足设备最高运动速度下的绘图稳定性,不会出现笔迹抖动、偏移的问题。
