滚花套接字配套防护收纳工具箱设计

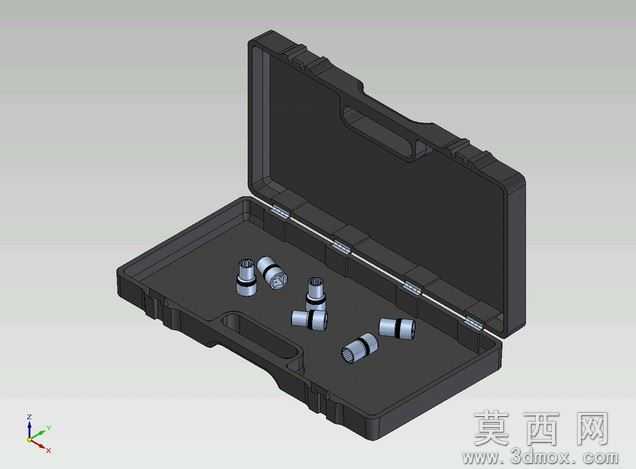

本作品围绕10mm至15mm规格的滚花套接字，完成配套防护收纳工具箱的全流程三维建模设计，整体建模过程严格遵循工业产品的实际生产逻辑，先完成整体结构的草图绘制与尺寸约束，再通过拉伸、抽壳、布尔运算等特征操作生成工具箱的基础壳体，箱体采用硬质工程塑料的常用壁厚参数，边缘做圆弧过渡处理避免应力集中，同时在箱体外侧设计加强筋结构提升整体抗冲击性能，适配五金工具日常携带、存放的防护需求。箱盖与箱体的连接采用对称布置的合页结构，建模时精准还原合页的转轴配合间隙，保证箱盖开合的转动自由度符合实际使用状态，箱体正面设计一体化提手结构，提手处做曲面弧度处理贴合手部握持形态，提手与箱体的连接位置做加厚处理提升承重能力。箱体内腔根据六件不同规格滚花套接字的外形尺寸，设计对应定位卡槽，卡槽的尺寸与套接字的滚花段外径做适配，保证套接字放入后不会在箱体内晃动磕碰，同时预留合理的取件间隙方便使用者快速拿取配件。滚花套接字的建模重点还原外表面的滚花纹理特征，通过阵列特征生成均匀的滚花凹凸结构，准确呈现套接字的防滑外观特性，套接字的内部阶梯孔结构按照不同适配管径做参数化设计，保证各规格套接字的尺寸区分清晰。材质渲染阶段，工具箱主体采用哑光黑色硬质工程塑料材质，调整材质的粗糙度、反光度参数还原塑料壳体的真实质感，合页与锁扣部分采用金属材质，添加轻微的金属反光与磨损质感提升真实度，滚花套接字采用金属主体加黑色防滑圈的材质搭配，滚花部分的凹凸纹理通过材质凹凸贴图进一步强化细节表现，箱体内衬采用深色哑光泡棉材质，与硬质箱体形成材质质感对比。整体设计兼顾工具收纳的防护性、便携性与取放便捷性，所有结构的建模尺寸均参考实际五金工具收纳箱的行业通用标准，可直接用于产品开模生产的参考，也可作为工具类产品三维建模的教学参考案例，完整呈现了从配件尺寸适配到收纳结构设计、再到材质渲染表现的全流程设计思路。
