工业级交直流电源转换适配器结构设计

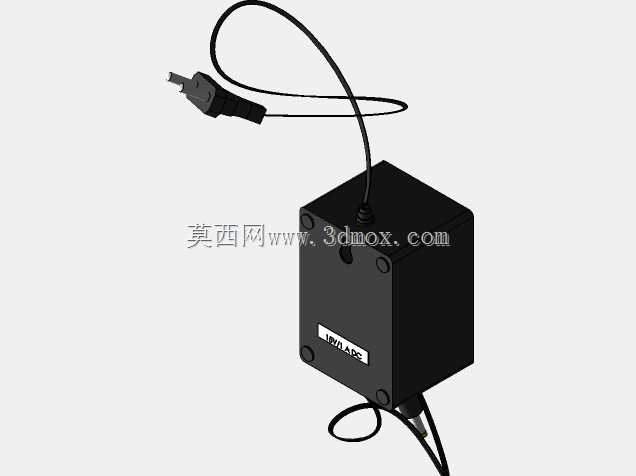

　　这款交直流转换适配器的三维结构设计，主要面向工业现场低压供电场景的配套需求，常见于机床操作面板附属检测模块、小型工业传感单元、便携工控外设的供电链路中，负责将现场交流供电回路的电能转换为稳定直流输出，为后端低压用电部件提供匹配的供电规格。从结构设计逻辑来看，主体采用方正密封式壳体布局，壳体边角设置内嵌式安装固定孔位，既可以通过螺丝直接固定在设备内壁的安装平面上，也能适配导轨卡扣附件实现DIN导轨安装，安装边界预留了足够的接线操作空间，壳体侧面与底部的出线口做了防拉扯结构设计，避免设备运行过程中线缆晃动导致的接线松脱故障。输出端采用带锁止结构的专用插头，插入配套接口后可通过卡扣锁定，防止工业现场振动导致的接插件脱落，

　　输入线缆采用耐油耐弯折的工业级线材外被，适配车间内存在切削液、润滑油飞溅的复杂工况。壳体表面的标识区域做了内凹设计，粘贴参数标识后不会因为安装、搬运过程中的剐蹭导致标识磨损脱落，壳体上下盖采用螺丝拼接密封，接缝处预留密封胶条安装槽，可根据使用场景需求加装密封胶条实现基础防尘防泼溅能力，满足普通工业车间的IP防护要求。在建模过程中，所有安装孔位、接插件位置、出线口尺寸都严格匹配工业常用供电配件的通用规格，壳体壁厚按照常用阻燃工程塑料的注塑工艺要求设置，兼顾结构强度与注塑成型的工艺可行性，内部腔体预留了整流电路、滤波模块的安装空间，同时设置了电路板固定柱位，可直接匹配常规尺寸的PCB板安装，不需要额外做结构修改。实际选型使用时，

　　可直接将该模型导入设备整体装配体中，核对安装空间、接线走向与周边部件的干涉情况，提前预判安装过程中可能出现的线缆弯折半径不足、固定孔位不匹配等问题，减少现场安装调试的反复修改工作量，也能为后续配套的线束设计、安装支架设计提供准确的尺寸参考。
