GK105A型开槽透射式光电传感器结构

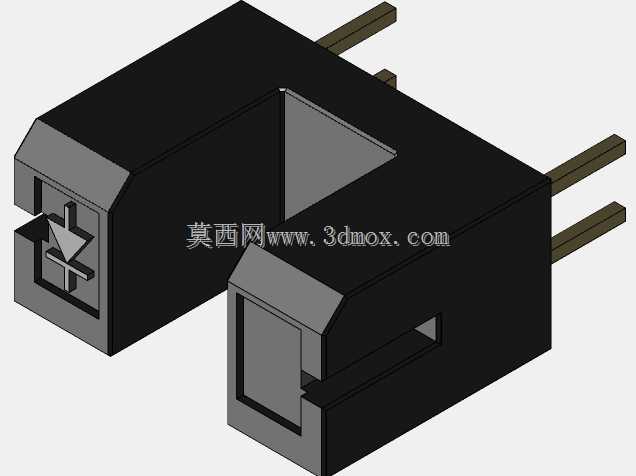

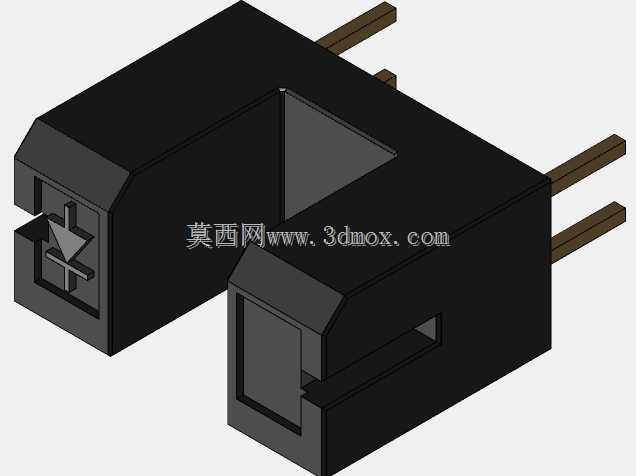

　　这款槽型光电检测元件常被用在各类机电设备的位置检测、转速采集、行程限位场景中，比如小型自动化送料机构的物料到位判定、步进电机轴端的码盘转速读取、翻盖类设备的开合状态检测，都能看到这类元件的身影。它的核心检测逻辑是依靠槽体两侧对置的红外发射与接收端，当槽口中间的光路被遮挡物切断时，接收端的电平信号会发生跳变，无需接触被测物体就能完成状态判定，不会对被测件产生机械磨损，响应速度也比机械接触式开关快上不少，适合高频次触发的检测工位。从结构设计来看，整体采用U型开槽的一体化塑封外壳，黑色的壳体材料可以屏蔽外界环境杂光的干扰，避免车间内的照明光源、设备运行产生的红外杂讯触发误信号，外壳两侧的定位面做了平直度处理，

　　安装时可以直接贴靠设备的安装基准面，不需要额外做找平调整。引脚采用直插式设计，伸出壳体的长度预留了常规PCB板焊接的余量，引脚间距符合通用插件的排布规范，既可以直接焊接在控制电路板上，也可以搭配接插件做可拆卸式接线，适配不同设备的布线需求。槽口的宽度经过尺寸校核，刚好能容纳常规厚度的码盘齿片、挡片穿过，槽体的深度也预留了足够的安装余量，即使被测挡片存在小幅的安装跳动，也不会剐蹭到槽体内壁，不会影响检测的稳定性。建模过程中还原了外壳表面的发射接收方向标识，装配时可以直接根据标识判断引脚定义，避免接反线路导致元件无法正常工作，壳体的边角做了小圆弧过渡处理，既符合注塑件的生产工艺要求，也能避免安装时尖锐边角划伤操作人员或者线路绝缘层。

　　这类元件的安装边界比较灵活，既可以通过壳体侧面的安装孔用螺丝固定在设备机架上，也可以直接依靠引脚焊接固定在PCB上，不需要额外设计复杂的安装支架，能有效精简设备的结构设计，减少不必要的加工零件数量，降低整体装配成本。在做设备结构设计时，这类元件的选型需要提前核对槽宽、引脚间距、整体外形尺寸，确保和预留的安装空间匹配，同时要注意被测挡片的材质需要选用不透光材料，避免光线穿透挡片导致检测失效，安装时要保证挡片进出槽口时处于槽体中间位置，避免长期运行摩擦壳体造成元件移位或者损坏。
