直插式轴向引脚二极管三维结构设计

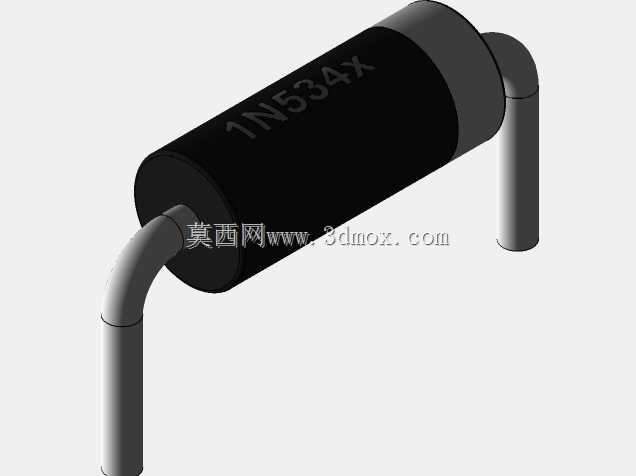

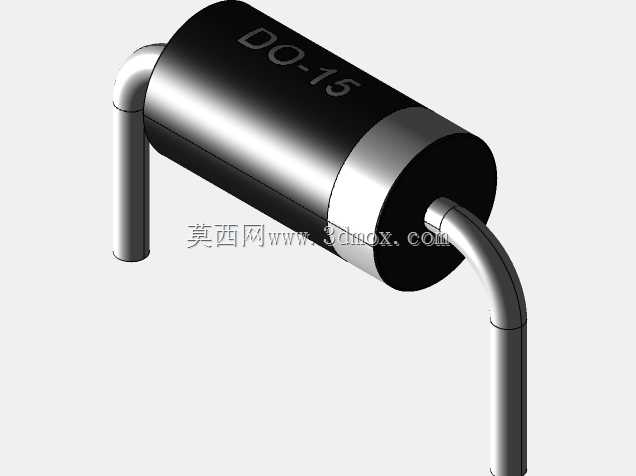

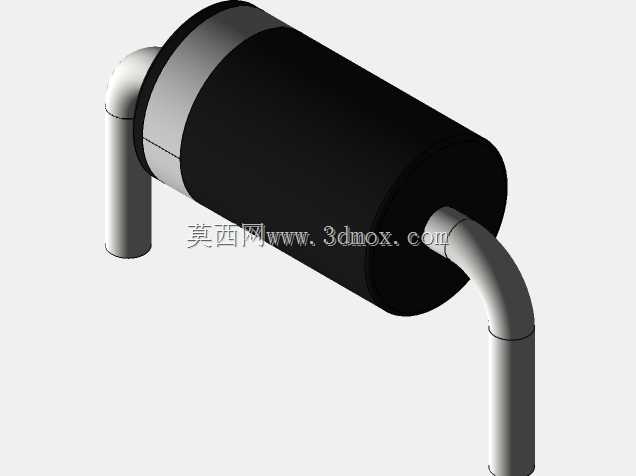

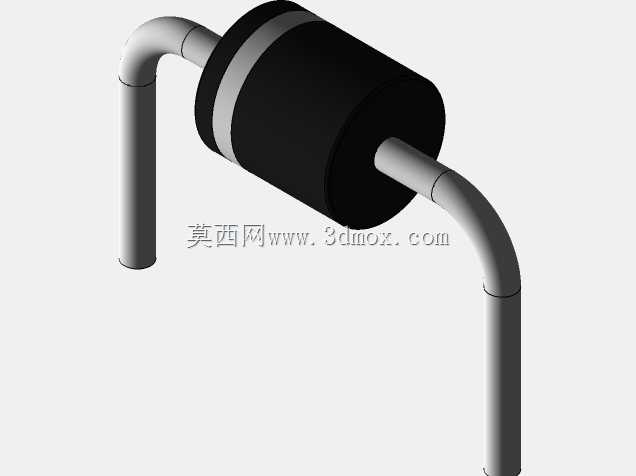

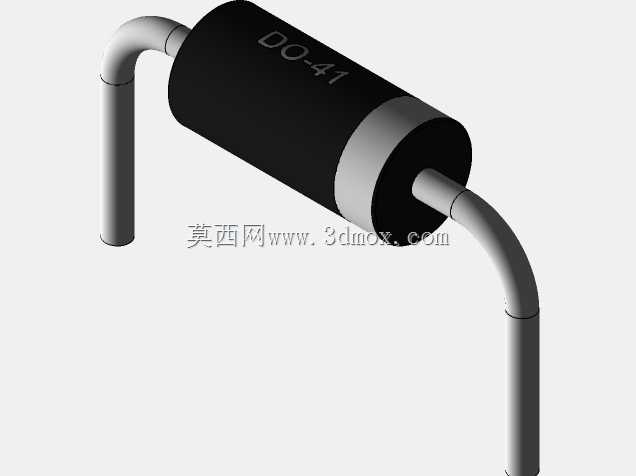

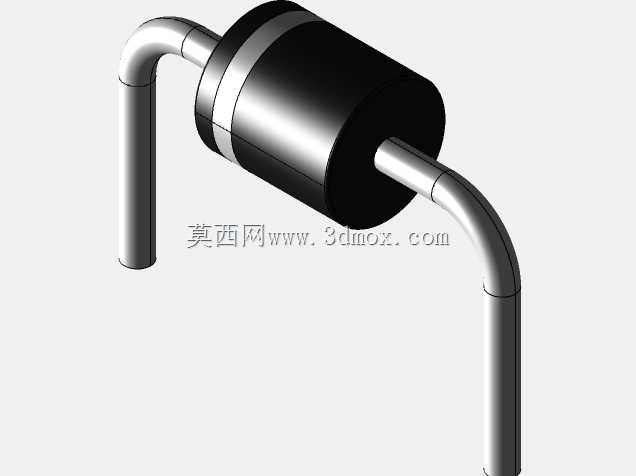

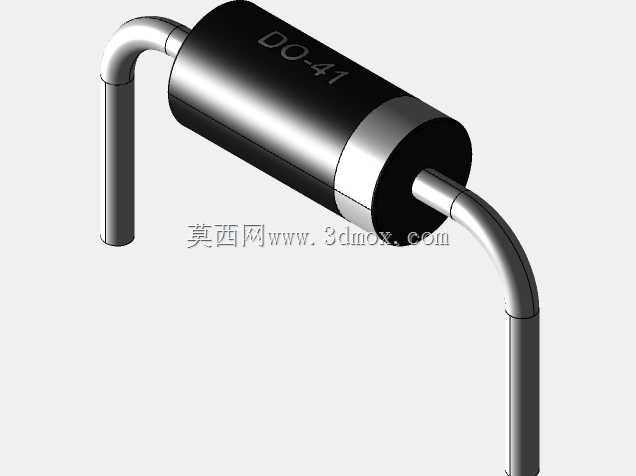

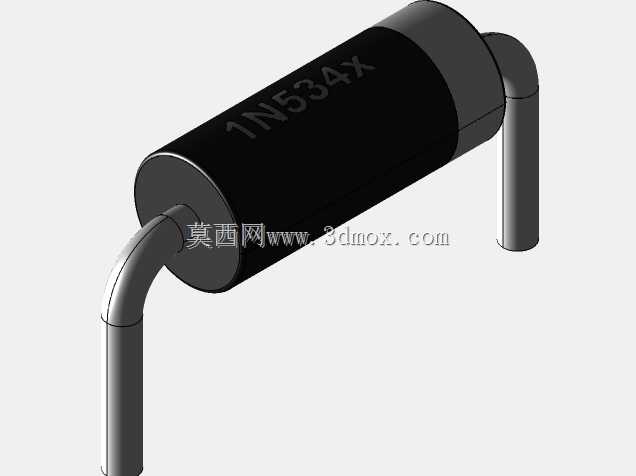

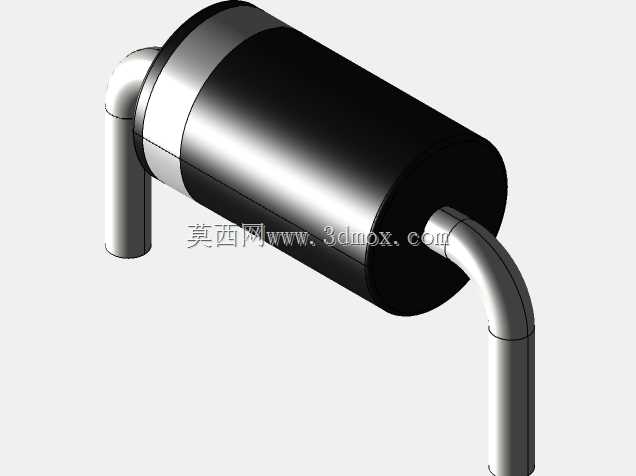

　　这款直插轴向引脚二极管的三维建模，完全贴合实际电子装联场景的使用需求，覆盖消费类电子板卡、工业控制电路板、小型电源模块等多场景的选型与装配校验需求。作为半导体电路里最基础的单向导通器件，它在电路中承担整流、续流、检波、反向电压钳位的核心作用，建模过程中优先还原了实物的装配边界与结构特征，方便结构工程师在做PCB布局、板卡空间校核、工装夹具设计时直接调用，避免出现元件与周边结构干涉、引脚成型长度不匹配波峰焊工艺要求的问题。模型还原了黑色环氧封装主体的圆柱外形，封装段的环形色标位置也做了对应呈现，方便设计阶段快速识别极性方向，两端的弯折引脚完全匹配实际生产中的成型角度，引脚直径、伸出长度都参照行业通用的DO-41封装规格做了还原，

　　引脚的弯折圆角也符合实际加工的工艺特征，不会出现建模时直角弯折导致的应力集中误判。做结构设计时，很多工程师容易忽略直插元件的引脚成型公差，这款模型预留了引脚的可编辑参数空间，可根据不同厂家的元件公差、不同波峰焊生产线的引脚剪脚要求，快速调整引脚伸出长度与弯折高度，适配不同厚度的PCB板安装需求。封装主体的外径、长度尺寸都参照量产元件的实测值设定，在做板卡堆叠、外壳内部空间避让设计时，可直接测量获取准确的安装占位尺寸，不需要额外查找规格书核对。建模时特意还原了引脚与封装主体结合处的过渡结构，这个位置是实际生产中引脚受力容易出现封装开裂的薄弱点，在做装配工装设计、自动插件机路径规划时，可以依托这个结构特征做对应的避让与夹持位设计，

　　避免插件过程中损坏元件。不同于贴片类二极管，直插轴向元件在做三防漆涂覆、板卡清洗工序时，封装与引脚结合处的缝隙容易残留液体，模型还原了这个位置的微小台阶特征，方便工艺工程师在做涂覆遮蔽工装设计时，精准确定遮蔽范围，减少后期返修概率。在做CA6140机床相关的电控板改造设计时，这类二极管是控制回路里常用的基础元件，精准的三维模型可以提前排查电控箱内部布线、元件与安装导轨的干涉问题，减少实物装配阶段的改模次数。
