内外螺纹六角铜柱隔离紧固连接零件

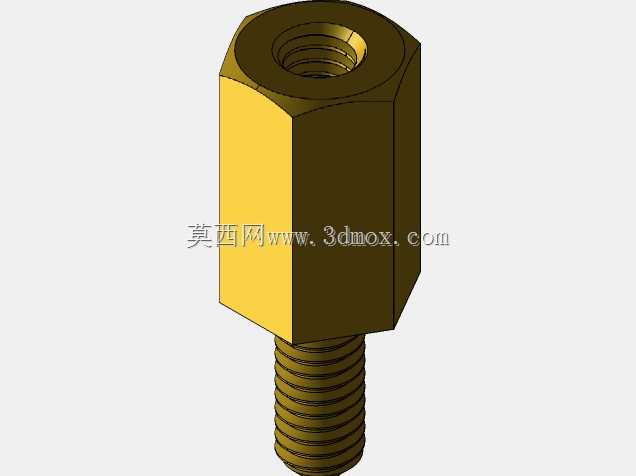

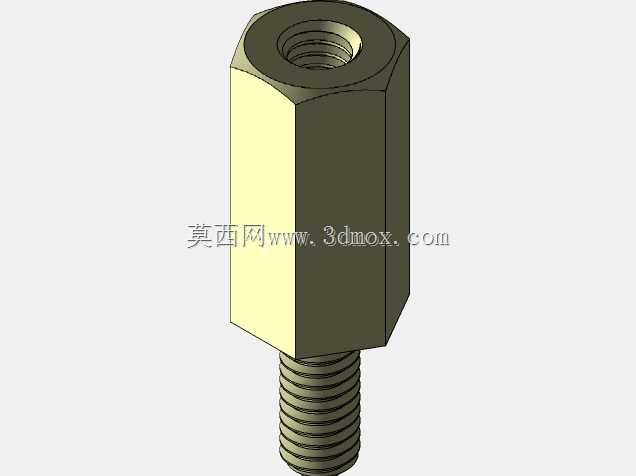

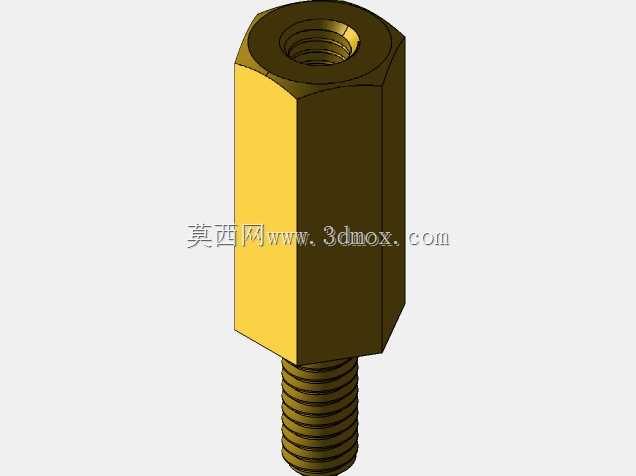

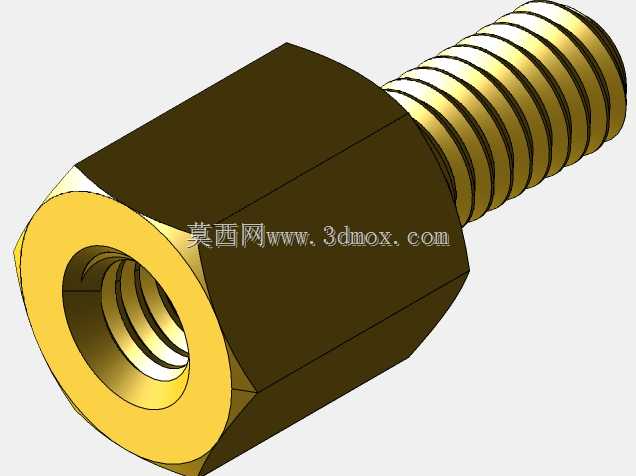

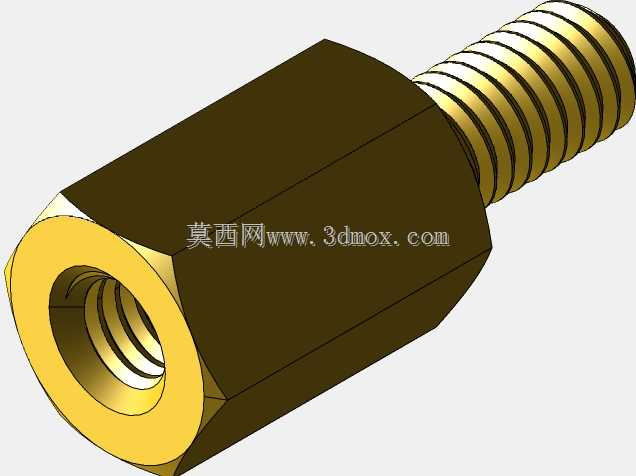

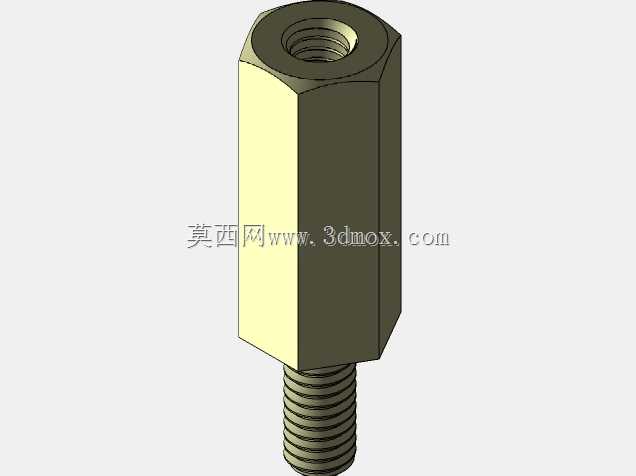

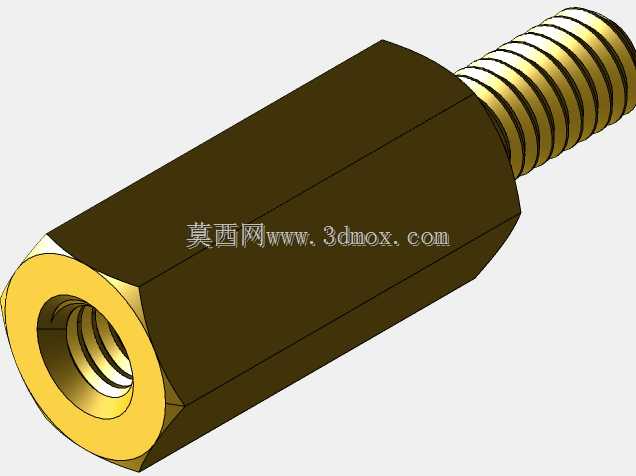

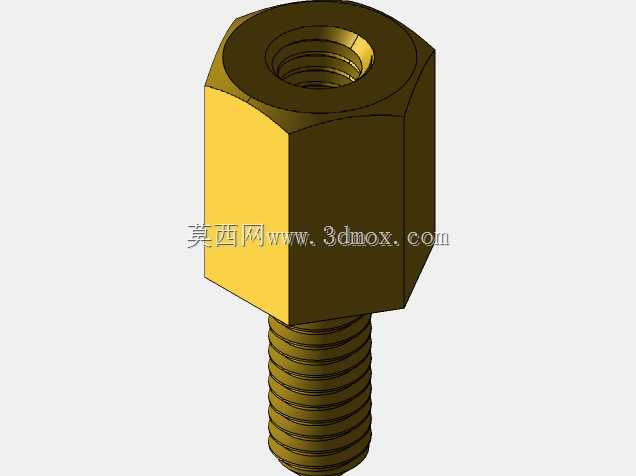

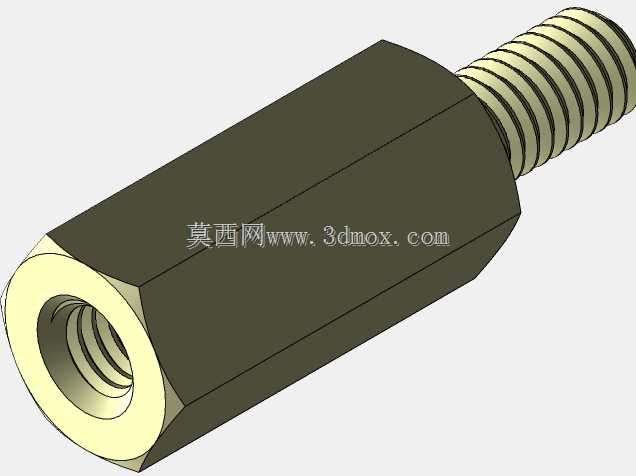

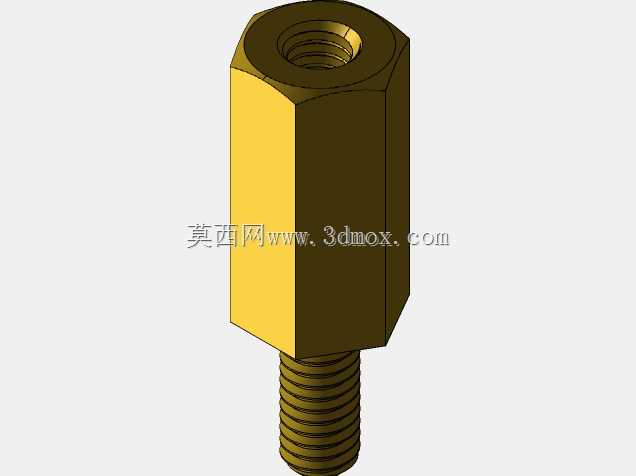

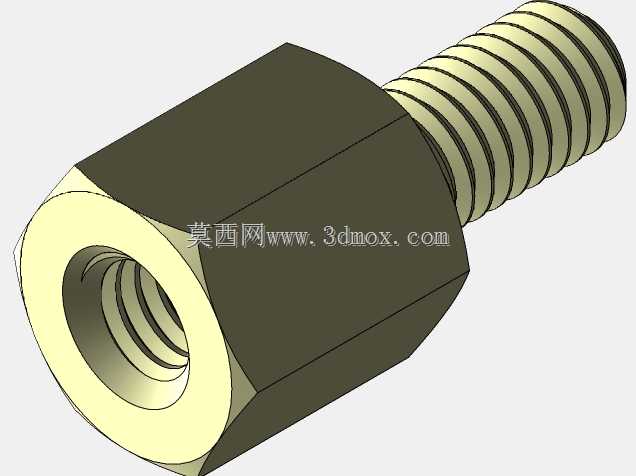

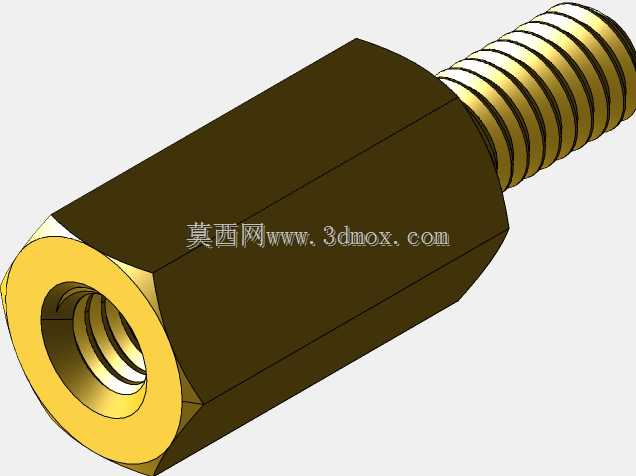

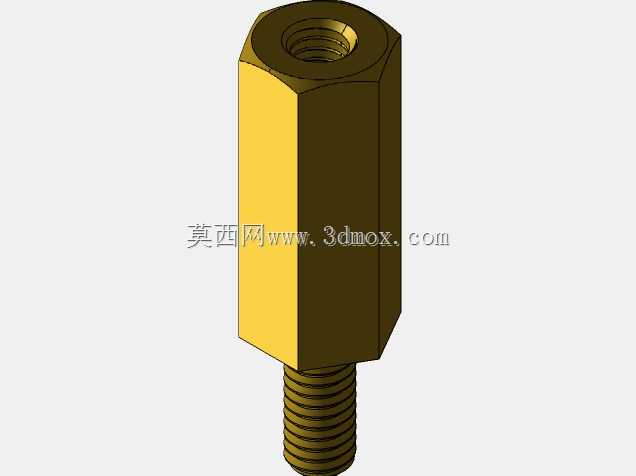

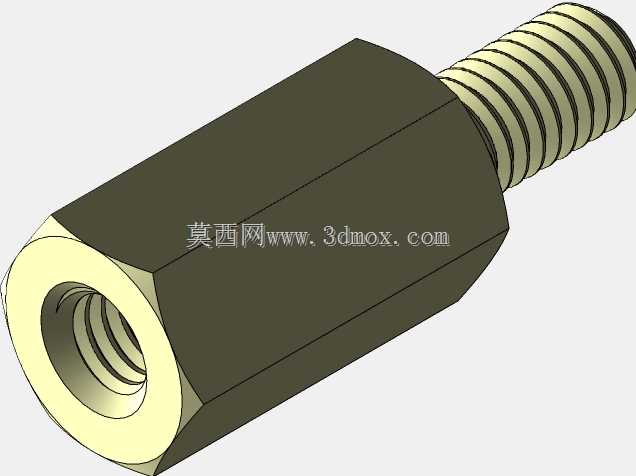

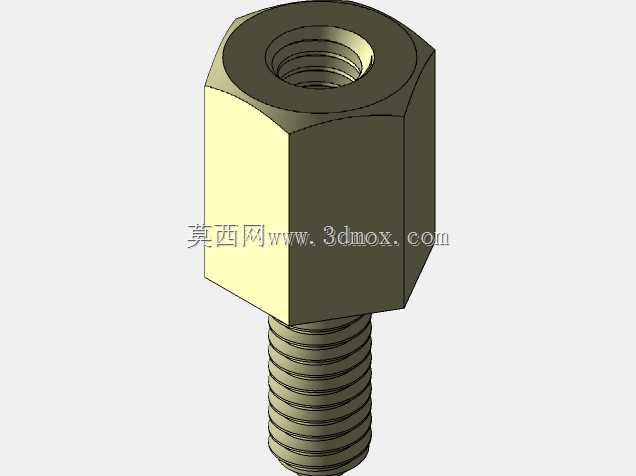

　　这类带内外螺纹的六角铜柱，是电子装配、小型机械模组搭建里极为常用的间隔紧固零件，日常做PCB板安装、传感器模组固定、小型钣金支架层叠装配时，经常会用到这类零件来实现两个构件之间的精准间距控制，同时完成螺纹锁紧固定，避免构件直接贴合造成的短路、磨损或者装配间隙不足问题。从结构设计来看，该零件一端加工外螺纹，用于旋入基体的预制螺纹孔，另一端加工内螺纹，用于配合螺钉完成上层构件的锁紧，中间的六角柱体是标准的扳手夹持位，装配时可以用开口扳手或者套筒稳稳卡住，施加合适的锁紧扭矩，不会像全螺纹螺柱那样装配时容易打滑、无法精准控制锁紧力度。做这类零件的三维建模时，首先要确定核心的安装边界尺寸：外螺纹的公称直径、螺距要匹配基体常用的安装螺纹规格，

　　内螺纹的规格要匹配上层固定用的机螺钉尺寸，中间六角部分的对边尺寸要符合标准紧固件的扳手夹持尺寸系列，避免出现扳手无法卡合的问题，柱体的总长度直接决定了两个装配构件之间的间隔距离，建模时要预留出螺纹旋合的安全长度，外螺纹旋入基体的深度不能少于螺纹公称直径的1.2倍，内螺纹的有效啮合长度也要满足螺钉锁紧的强度要求，防止装配后出现滑牙、连接松动的问题。实际选型应用时，要根据装配场景的受力情况选择合适的柱体长度和螺纹规格，如果是用于承重较大的钣金层叠连接，要适当加大螺纹公称直径，增加螺纹啮合的接触面积；如果是用于弱电场景的PCB板固定，选择常规黄铜材质的规格即可，黄铜本身的导电性能可以兼顾接地连接的需求，同时材质偏软，

　　装配时不会刮伤PCB板的覆铜层。建模过程中，螺纹部分的处理要兼顾工程实用性，不需要做完全写实的螺纹牙型细节用于装配干涉检查时，可以用装饰螺纹线标注清楚螺纹规格，减少模型的冗余面数，提升装配体的运行流畅度；如果是用于加工出图的模型，则要准确绘制螺纹牙型，标注清楚螺纹公差、表面粗糙度要求，确保加工出来的零件可以直接用于装配。这类零件看似结构简单，实则在小型设备装配里承担着非常关键的作用，间距控制不准会导致上层构件和下层元器件发生干涉，螺纹规格不匹配会直接导致无法装配，六角夹持位尺寸偏差会让现场装配时找不到合适的扳手，拖慢整体装配效率，因此建模时每一个尺寸都要对照通用紧固件的标准系列来设定，不能随意自定义尺寸，否则加工出来的零件通用性极差，后续维护更换也会遇到麻烦。
