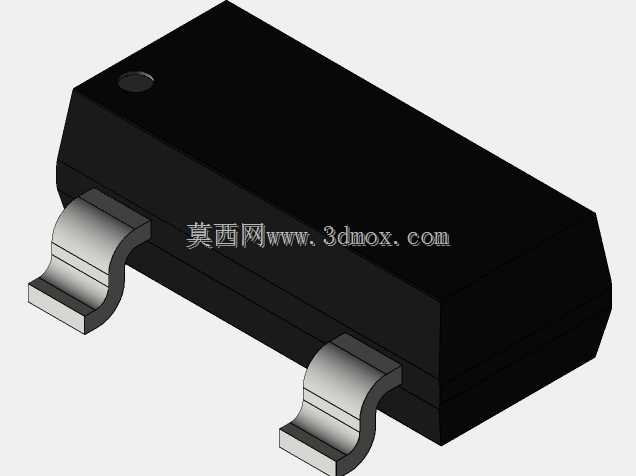

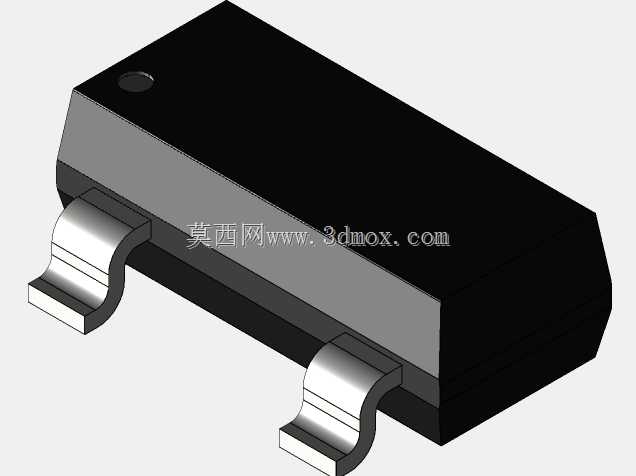

SOT-23封装直插三极管三维结构模型

　　在电子设备的电路板设计与装配环节，直插式半导体三极管是极为常见的基础有源器件，这款SOT-23封装的直插三极管模型，还原了量产器件的真实结构特征，可直接用于PCB布局验证、整机装配干涉检查、教学演示等场景。从实际工程应用来看，这类三极管常被用于小信号放大、开关控制、电平转换等电路环节，广泛出现在消费电子、工业控制板卡、小型电源模块等产品中，是电子硬件设计阶段必须提前确认安装空间的核心元件之一。模型的外形严格参照量产器件的尺寸边界制作，黑色塑封主体的棱角、顶部的成型标识凹槽都做了还原，三个引脚的间距、伸出长度、截面尺寸都符合行业通用的安装规范，引脚表面的金属质感与塑封本体的哑光质感做了区分，能直观呈现实物的视觉特征。

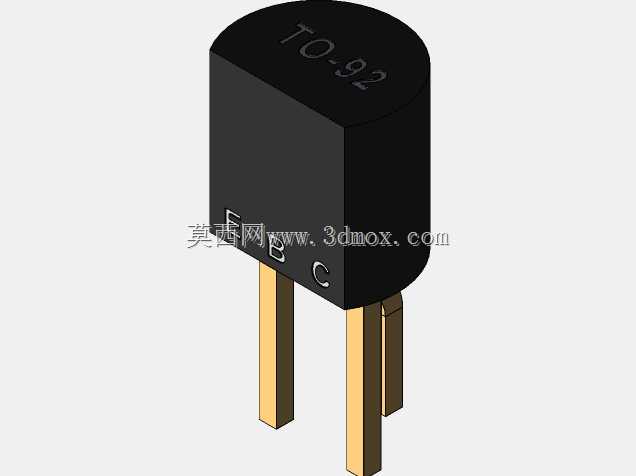

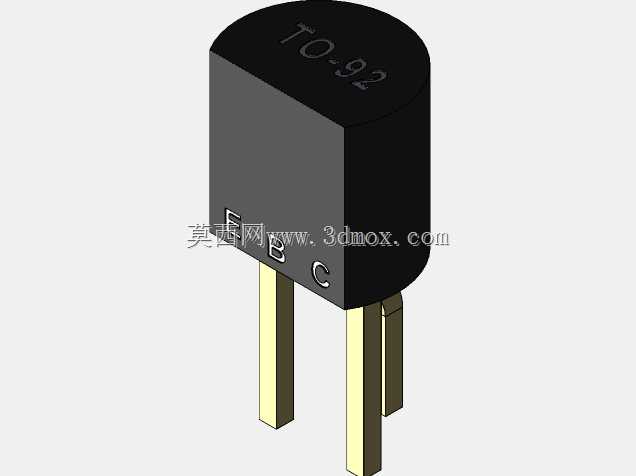

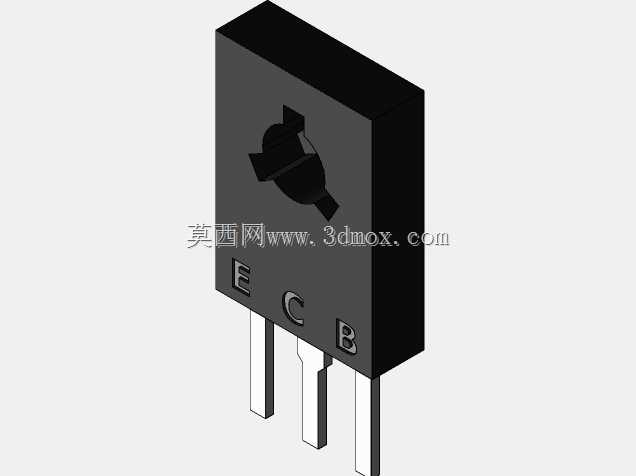

　　设计这类电子元件模型时，核心要把控的是安装配合尺寸的准确性，尤其是三个引脚的中心距、引脚直径、塑封本体的长宽高参数，必须和实际量产器件的公差范围匹配，否则在做PCB板的元件封装匹配时，会出现引脚无法插入过孔、本体和周边元件干涉的问题。模型上标注的E、C、B三个引脚标识位置准确，和实际器件的引脚定义位置完全一致，能帮助硬件设计人员在装配阶段快速确认引脚方向，避免装反导致的电路故障。塑封本体侧面的脱模斜度、顶部的注塑浇口痕迹都做了细节还原，不是完全理想化的直角方块，更贴近真实量产元件的外观特征，在做产品内部结构可视化渲染、装配工艺演示时，能呈现更真实的效果。对于结构工程师而言，在做整机内部布局时，这类元件的高度尺寸是必须重点关注的参数，

　　模型的本体高度、引脚伸出塑封的长度都按实际尺寸制作，可直接导入装配环境中，核算元件和外壳、散热片、周边接插件的安全距离，避免后期打样出现空间不足的问题。三个引脚的根部做了和塑封本体结合的过渡结构，还原了实际元件引脚和塑封衔接处的应力释放结构，在做引脚受力仿真、装配工艺模拟时，这个细节能让仿真结果更贴近实际生产情况。
