直插式光电耦合器MOC30xx结构三维建模

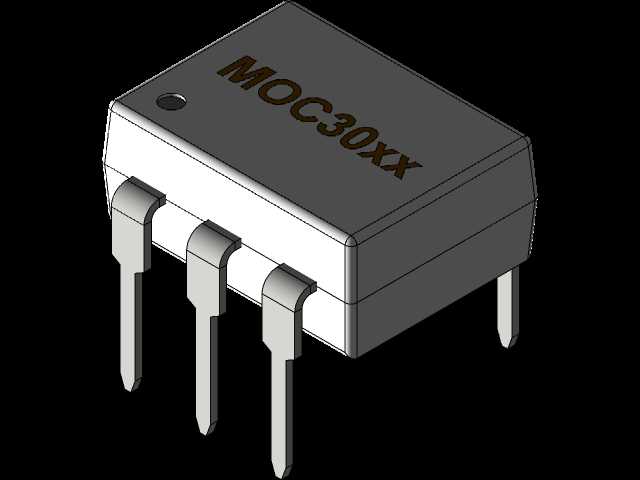

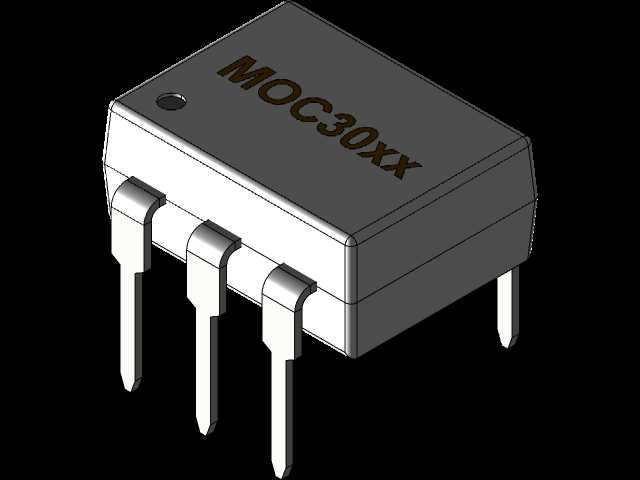

　　在工业控制板卡、家电电控模块、低压配电触发回路的设计环节里，光电耦合器是实现强弱电隔离、信号无扰传输的核心分立器件，MOC30xx系列作为常用的双向晶闸管输出型光耦，广泛应用在交流负载驱动、固态继电器前端、电机调速触发、照明调光控制等场景中，能够在输入端低压控制信号与输出端高压交流回路之间建立可靠的电气隔离屏障，避免强电侧的浪涌、干扰串入低压控制回路损坏主控芯片。本次建模还原的是直插DIP-6封装的MOC30xx器件，建模过程中首先参照行业通用的塑封直插光耦尺寸规范，确定本体的长宽高边界：塑封本体长度控制在6.4mm左右，宽度4.7mm，本体厚度3.5mm，引脚中心距为标准2.54mm，适配通用面包板、万能板及量产PCB的焊盘设计，

　　安装时引脚伸出本体的长度为3.2mm，能够满足波峰焊、手工焊接的吃锡深度要求，不会出现引脚过短焊接不牢、过长导致相邻引脚连锡的问题。设计建模时优先还原器件的实际装配特征：本体顶部的圆形定位凹点作为引脚1的识别标记，对应实物出厂时的极性标识，方便生产装配时的视觉对位，避免插件方向错误导致的功能失效；塑封本体的边角做了0.2mm的圆角过渡，还原实际注塑成型的工艺特征，不会出现尖锐直角的失真结构；三根引出引脚分别对应输入端的阳极、阴极，输出端的主端子、控制端，引脚的截面为0.5mm*0.5mm的方形结构，引脚根部与塑封本体衔接处做了0.1mm的凸台封胶结构，还原实际器件封装时的引脚固定结构，避免建模时出现引脚与本体衔接断层的失真问题。

　　从功能结构的还原角度，建模时区分了塑封外壳的黑色环氧材质与金属引脚的镀锡材质外观，本体表面丝印的型号标识做了凹陷蚀刻的视觉效果，还原实物激光打标的质感，没有做过度的光滑渲染，保留塑封材料的细微磨砂质感，和实际器件的外观保持一致。在实际设备选型装配中，这类直插光耦的安装需要考虑周边的安全爬电距离，建模时预留的本体边界尺寸能够帮助结构工程师在做PCB布局、壳体内部空间校核时，准确核算器件与周边高压元件、金属结构件的间距，满足安规设计中输入输出侧8mm以上爬电距离的要求；同时引脚的位置精度控制在0.05mm以内，导入PCB装配模型时能够和标准封装库的焊盘完全对齐，不会出现干涉、错位的问题，可直接用于整机的数字样机装配校验，

　　提前排查插件元件与壳体、周边 tall 元件的空间干涉问题，减少打样阶段的结构修改次数。不同于贴片封装的光耦，直插式MOC30xx的抗机械振动能力更强，引脚与PCB的结合强度更高，适合在工业环境下有一定振动的设备中使用，建模时还原的引脚弯折角度为垂直90度，适配常规的通孔插装工艺，不需要额外的引脚成型加工，能够直接对应量产时的自动插件机进料尺寸要求，结构设计上没有做夸张的形变，所有尺寸均参照JEDEC标准的DIP-6封装规范设定，既可以用于电子教学中的元器件结构演示，也可以作为自动化设备电控板BOM模型库的标准元件，在做整机三维布线、装配仿真时直接调用，不需要重复建模。
