W1209温控器安装防护壳体结构

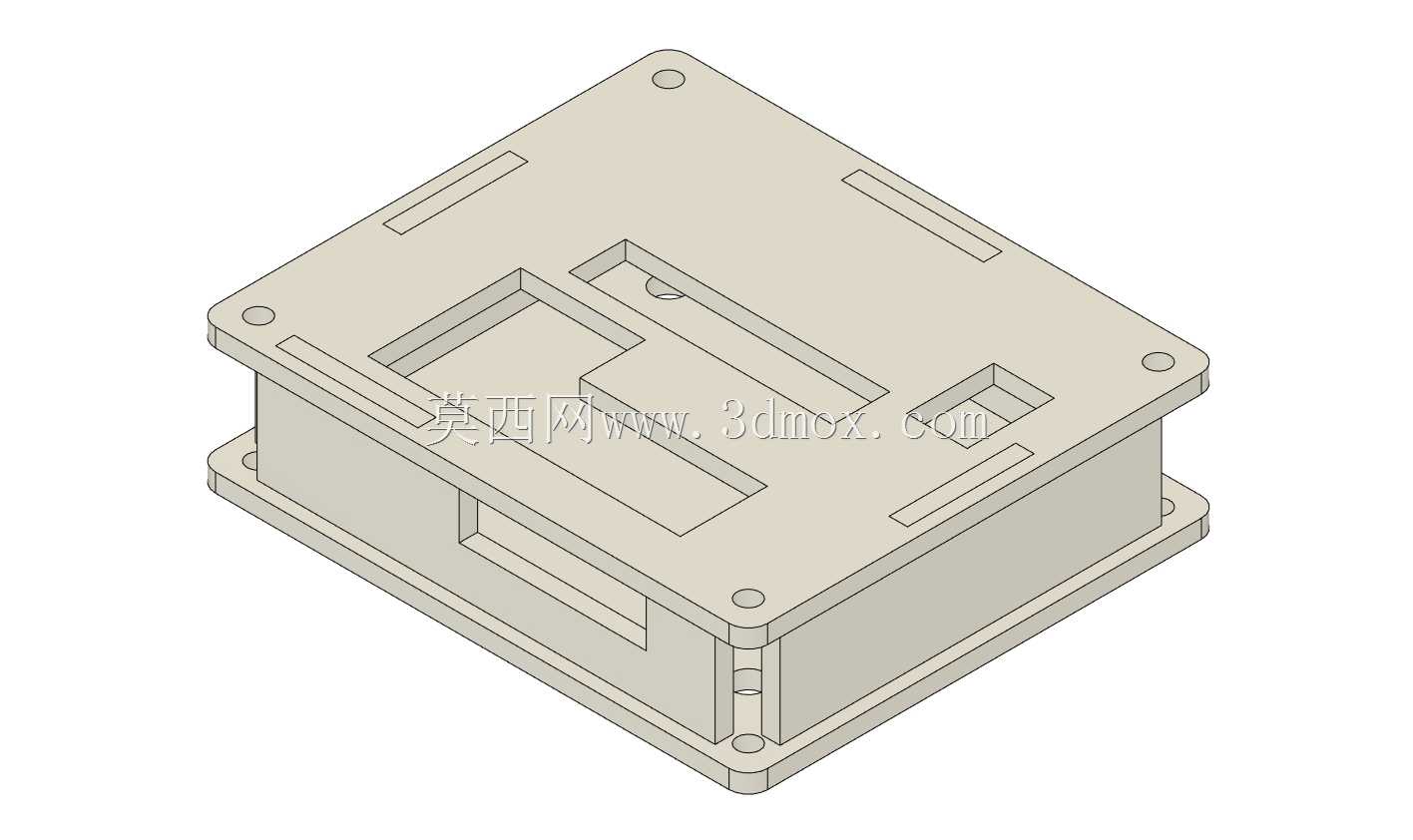

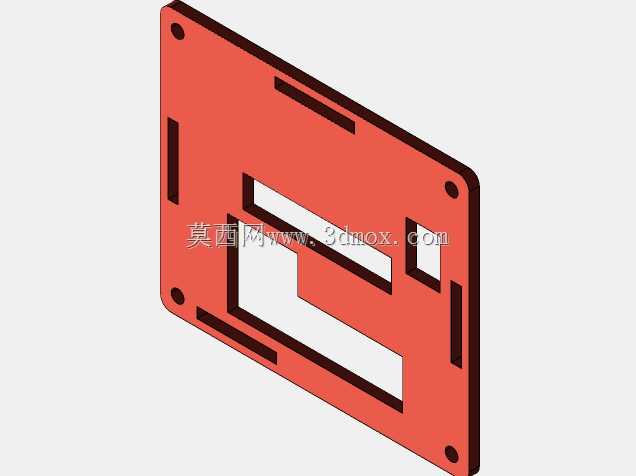

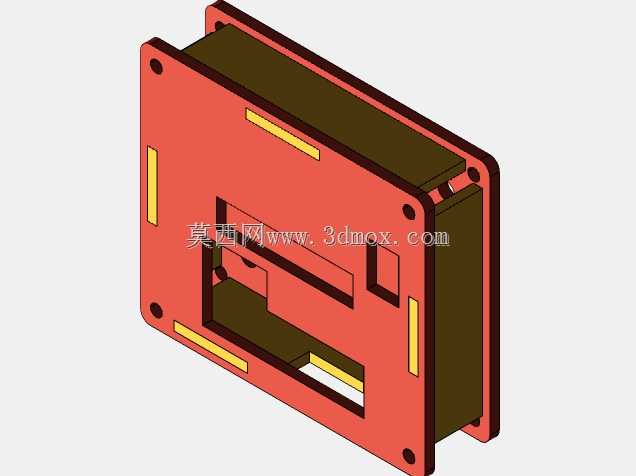

　　这款壳体是针对W1209温控模块开发的专用安装防护结构，主要面向小型温控设备集成、实验装置温控改造、小型工业设备温度控制单元的安装场景使用，能够为核心温控电路板提供物理防护、安装定位与绝缘隔离的作用，避免电路板直接暴露在使用环境中出现积灰、磕碰、误触短路等问题。从结构设计来看，壳体采用上下扣合的分体式结构，上下壳体通过边角的定位柱与卡扣结构实现装配，不需要额外的紧固件即可完成合装，也可根据使用需求在定位柱位置加装螺丝提升连接强度，适配不同振动等级的安装场景。上盖表面预留了对应温控模块的显示窗口、按键操作开槽，装配后不需要拆开壳体即可完成温度参数设置、实时温度数值读取，开槽的尺寸与位置完全匹配W1209模块的元器件布局，

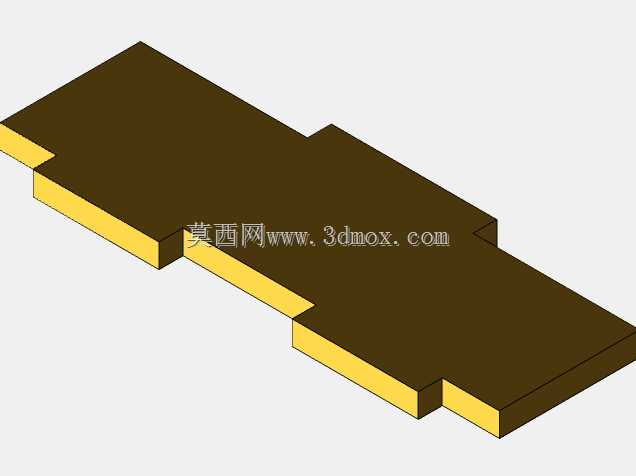

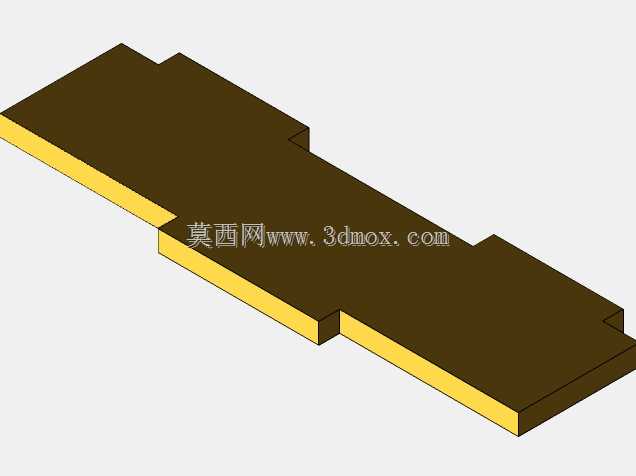

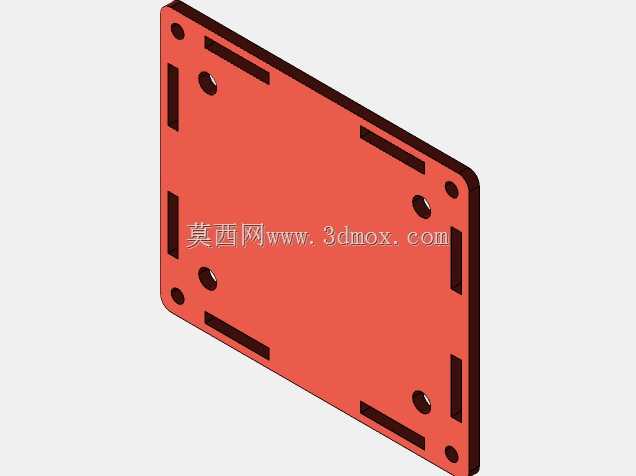

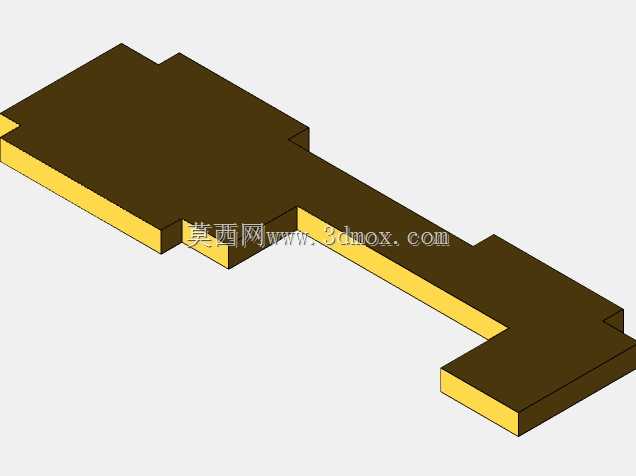

　　边缘做了让位倒角，避免刮蹭电路板上的直插元件。壳体底座的四个边角设置了带安装孔的凸台，凸台高度与壳体整体高度做了匹配，安装孔的孔径适配常用的M3自攻螺丝或者M3螺栓，能够直接将整个温控单元固定在设备面板、支架或者电控箱内壁上，安装孔的位置公差控制在合理范围，避免批量安装时出现孔位错位的问题。壳体侧壁预留了走线开槽，方便温控模块的温度传感器引线、电源输入线、控制输出引线从壳体内部引出，开槽的尺寸能够同时穿过多根导线，边缘做了圆角处理，避免穿线时割破导线绝缘层造成短路隐患。上下壳体合装后的内部空腔尺寸完全匹配W1209温控板的外形尺寸，内部设置了多个支撑筋位，电路板放置在筋位上不会出现上下窜动的情况，

　　筋位的高度避开了电路板背面的焊点与元件，防止出现压件或者焊点短路的问题。在实际使用中，这款壳体可以直接将散件状态的温控模块整合为独立的温控单元，既可以嵌入到小型实验设备、恒温箱、加热台的面板中做内嵌式安装，也可以通过底座的安装孔固定在设备外部做外挂式温控单元，适配多种不同的设备改造需求。壳体的壁厚设计兼顾了结构强度与材料成本，日常使用中能够承受常规的磕碰与挤压，不会轻易出现开裂变形的情况，外表面做了平整处理，既可以直接使用，也可以根据设备整体配色做后续的表面喷涂或者丝印标识处理。
